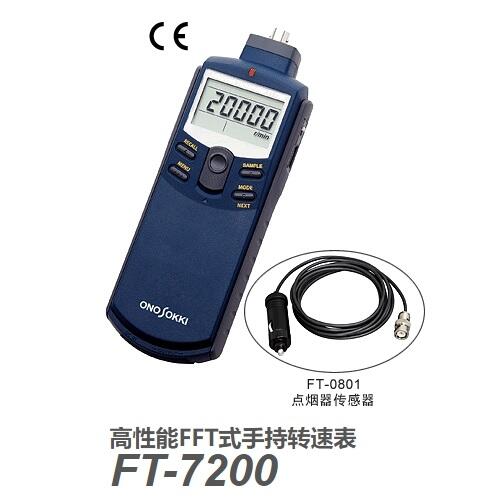

日本小野FFT式手持轉速表FT-7200
高性能FFT式手持轉速表
FT-7200
產品說明：
1、FT-7200高性能FFT式手持轉速表是一種小型，使用方便，高性能的手持式數字轉速表。電機及各種旋轉機械等發生的噪聲或振動及磁場的變化等信號，FT-7200通過FFT(高速傅立葉變換)的運算，測量出其轉速。對于聲級計或振動傳感器來的復雜信號，也能提取相當于轉速的頻率成分，運算顯示轉速。
2、對于裝在設備中的電機等，旋轉軸并不外露的機械，傳統的測量方法很難對應的測量，使用FT-7200通過噪聲或振動就很容易進行測量。不必在測定對象上粘貼反射標記膜片，或對旋轉軸作額外的加工。而且，可以對應電機轉速的上升/下降等過程中轉速急劇變化時或發動機轉速急加減速時等轉速的追蹤運算、顯示。FT-7200使用電池工作，手持式便于攜帶，現場使用很方便。
3、根據使用目的和需要與FT-7200配套組合使用的信號傳感器(需另外購買)品種豐富對應面廣，有多種選擇。噪聲信號用有傳聲器與前置放大器組合，聲級計。振動信號用有加速度傳感器和發動機振動傳感器。磁場信號用有磁力線傳感器。發動機的點火信號用有點火脈沖傳感器。另外，還提供有通過車輛電源插口(Power Outlet)，取得由于發動機的點火產生的車載電源電壓噪聲信號的點煙器傳感器(FT-801)。
日本小野FFT式手持轉速表FT-7200
產品特點：
1、采用FFT運算方式的小型手持式轉速表
2、可以從5種測量模式中選擇最合適的算法
3、配有對應轉速的上升/下降等過程中轉速急劇變化時或急加減速時等轉速測量的追蹤運算算法
4、即使旋轉軸裝在設備內部，也可由聲音及振動信號來檢測轉速，并運算顯示
5、可以對小型(微型)電機的很細微的旋轉軸或風扇的葉片之轉速，非接觸地進行測量
6、提供多種系列的傳感器，可用于各種各樣的轉速測量
7、帶有模擬信號輸出功能，平均化處理功能
8、具有背光的液晶顯示器(LCD)、用大型數字顯示

測量模式
根據測量內容，可以從5種測量模式中選擇合適的算法。A，B模式是一般定轉速測量用算法。C，D，E模式是通過內部高速處理，追蹤轉速變化的算法。其中，C模式是在MAX峰值不能直接判明時，正確預測MAX峰值的轉速測量算法。D模式是追蹤MAX峰值的轉速測量算法。E模式是在8個峰值中尋找較佳值的轉速測量算法。

測量模式

測量模式	MODE	測量算法
定轉速測量(Constant) (被測對象的轉速相對比較穩定時有效))	A	MAX峰值頻率法
定轉速測量(Constant) (被測對象的轉速相對比較穩定時有效))	B	頻率間隔法
變化轉速測量(Active) (被測對象的轉速為加速或減速時有效)	C	MAX峰值頻率法(追蹤多個階次峰值)
	D	MAX峰值頻率法(追蹤峰值)
	E	MAX峰值頻率法(轉速候補中選擇)

用途范圍：

1、使用傳聲器與前置放大器組合，加速度傳感器的發動機轉速測量
2、家用電器制品內藏DC電機的轉速測量
3、使用發動機轉速傳感器的轉速測量
4、使用加速度傳感器測量小型風扇的轉速
5、使用加速度傳感器測量壓縮機的轉速
6、使用傳聲器與前置放大器組合通過消音器的排氣噪聲進行發動機轉速測量
7、使用點煙器傳感器進行發動機轉速測量
8、電動汽車用直流電機的轉速測量
9、離心機的轉速測量

規格：

測量部分
測量對象	DC直流電機，壓縮機，發動機，一般旋轉物體
測量計算方式	FFT分析方式
測量所需時間	250 ms 以內
輸入信號頻率范圍	2000 Hz 頻率范圍			30 ～ 2000 Hz(1,800 ～ 99,999 r/min)
	500 Hz 頻率范圍			7.5 ～ 500 Hz(450 ～ 30,000 r/min)
	250 Hz 頻率范圍			3.75 ～ 250 Hz(225 ～ 15,000 r/min)
測量單位	r/min(轉速)
測量精度	±2×轉速分辨率(r/min)±1計數位 ※轉速的測量精度與頻率范圍相關
MIN轉速分辨率	頻率范圍(Hz)÷ 6400 × 60 ÷設定脈沖數(P/R) ※測量轉速值在加速或減速時分辨率會有所下降。 6400 － 200 line × 32
濾波器功能	根據設定的頻率范圍，進行采樣濾波。MAX轉速限定于設定的頻率范圍內。
平均處理	移動平均方式平均次數：OFF、2、4、8、16
傳感器靈敏度調整	傳感器的靈敏度可使用本機右側的旋鈕進行調節
檢測部分
匹配傳感器	發動機轉速	OM-1200/1500、IP-292、IP-296、IP-3000A、IP-3100、FT-0810
	振動	VP-202、VP-1220、NP-2000系列、NP-3000系列
	噪聲	MI-1433(傳聲器)+ MI-3111(前置放大器)
	其他	漏磁傳感器，LED反光傳感器
輸入電壓量程	5 V：Max ± 5 V 0.5 V：Max ± 0.5 V 0.05 V：Max ± 0.05 V
輸入信號耦合	AC耦合
傳感器驅動電源	固定電流電源(2.4 ±0.5 mA)
表示部分
表示位數	5位
數字高度	10.2 mm
顯示器	LCD、7段、帶背光
顯示更新時間	1 ± 0.2 秒
顯示分辨率	1 r/min
測量模式
CNS(Constant)	Mode A、B		適用于測量對象的轉速變化狀態比較穩定的轉速測量。
ACT(Active)	Mode C、D、E		適用于測量對象的轉速加速減速變化狀態下的轉速測量(轉速急速變化時有可能不能測量)。
測量結果模擬輸出
【REVO】轉速信號模擬輸出	輸出內容		轉速表示值
	電壓范圍		0 ～ 1 V/0 ～ F.S.(F.S.可任意設定)
	轉換方式		10 bit D/A 數模轉換方式
	線性度		±1％ of F.S.
	輸出更新時間		250 ms 以內
	溫度穩定度		±0.05％ of F.S./℃(Zero ＆ Span)
	設定精度		±0.5 ％ of F.S.(出時的調試精度、Zero ＆ Span)
	負載阻抗		100 kΩ 以上
	輸出插口		超小型插口(φ2.5)
【SIG】監控信號模擬輸出	輸出內容		經過波形整形的傳感器信號
	負載阻抗		100 kΩ 以上
	輸出插口		超小型插口(φ2.5/與REVO輸出共用)
脈沖信號輸出
輸出內容	由FFT分析計算出的轉速相關頻率脈沖。
輸出電壓	Lo:1 V 以下，Hi：4.5 V 以上(無負載時)
輸出更新時間	A,B測量模式(Constant)：500 ms 以內 C,D,E測量模式(Constant)：250 ms 以內
負載阻抗	100 kΩ 以上
輸出插口	超小型插口(φ2.5/與REVO輸出共用)
一般規格
電源	7號電池4個，或專用適配器(選購件)
連續使用時間	約6小時(顯示器背光關閉) 約5小時(顯示器背光開通) (堿性電池，氣溫20 ℃，使用NP系列以外的傳感器時(1)) (1) NP系列傳感器使用時，需要提供傳感器驅動電流，比較費電，建議使用外接電源。
電池剩余電量低下表示	約4.2 V時指示燈亮
使用溫度范圍	0～＋40 ℃
保存溫度范圍	－10℃～＋50 ℃
使用濕度范圍	35 ～ 85 % RH(不結露)
保存濕度范圍	35 ～ 85 % RH(不結露)
外形尺寸	189.5(L)× 66(W)× 47.5(D)mm
重量	約280 g
附屬品	7號堿性電池4個，攜帶盒，使用說明書
