規格：
|
額定量程 |
196.1 N{20 kgf}～9.807 kN{1 tf} |
|
安全過載 |
150 %R.C. |
|
極限過載 |
200 %R.C. |
|
額定輸出 |
壓縮負載：3 mV/V±0.015 mV/V 拉伸負載：-3 mV/V±0.015 mV/V |
|
非線性 |
0.05 %R.O. |
|
滯后性 |
0.05 %R.O. |
|
重復性 |
0.03 %R.O. |
|
推薦激勵電壓 |
10 V 以下 |
|
MAX激勵電壓 |
15 V |
|
零點平衡 |
±0.03 mV/V |
|
輸入電阻 |
350 Ω±5 Ω |
|
輸出電阻 |
350 Ω±5 Ω |
|
絕緣電阻 |
2 000 MΩ 以上(DC50 V)(電橋與主體之間) |
|
補償溫度范圍 |
－10 ℃～70 ℃ |
|
安全溫度范圍 |
－20 ℃～80 ℃ |
|
溫度變化對零點的影響 |
0.05 %R.O./10 ℃ |
|
溫度變化對輸出的影響 |
0.1 %LOAD/10 ℃ |
|
電纜 |
φ6.3、帶4芯屏蔽線3 m直接連接、帶前端Y型壓接端子 |
|
防護等級 |
IP64 |
|
彈性體的材質 |
U3B1-20K～200K-B：鋁合金 U3B1-500K～1T-B：合金鋼 |
|
壽命 |
額定量程時1 000 000次 |
型號表
|
型號 |
額定量程 |
額定位移量（mm） |
固有頻率（Hz） |
|
U3B1-20K-B |
196.1 N {20 kgf} |
0.18 |
600 |
|
U3B1-50K-B |
490.3 N {50 kgf} |
0.16 |
1100 |
|
U3B1-100K-B |
980.7 N {100 kgf} |
0.14 |
1600 |
|
U3B1-200K-B |
1.961 kN {200 kgf} |
0.12 |
2100 |
|
U3B1-500K-B |
4.903 kN {500 kgf} |
0.14 |
2600 |
|
U3B1-1T-B |
9.807 kN {1 tf} |
0.12 |
3000 |
另售品
加載按鈕
球面桿端軸承

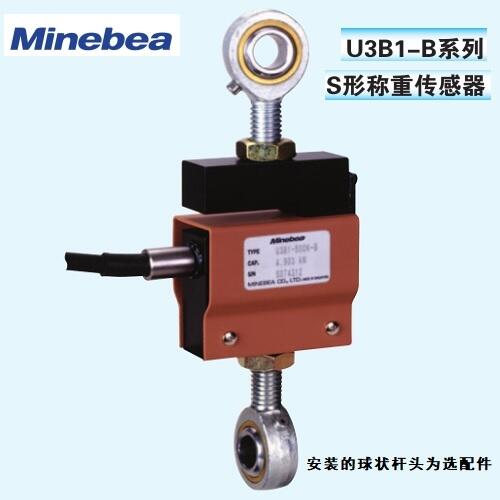

產品圖片：
產品尺寸：
稱重傳感器
特點
美蓓亞生產的稱重傳感器(負載測量儀)使用本公司開發的應變計，是將拉伸、壓縮等的力或重量轉換為電信號的產品，根據測量目的的不同，與各種測量儀器（數字儀表、變送器、應變測量儀器）進行連接，進行顯示、輸出（模擬/數字）、記錄、控制、監視等。
產品用途
? 臺秤、稱重儀
? 料罐秤/料斗秤的重量管理和控制
? 沖壓機的負載管理
? 商用秤、特殊儀表
? 高速儀表、過程計量系統(高速灌裝機、校驗秤、郵資秤、分選器)
? 機器人嵌入負載的監視控制
稱重傳感器產品系列
美蓓亞集團生產的稱重傳感器(負載測量儀)使用本公司開發的應變片，是將拉伸、壓縮等的力或重量轉換為電信號的產品，根據測量目的的不同，與各種測量儀（數字儀表、變送器、應變測量儀）進行連接，實現顯示、輸出（模擬/數字）、記錄、控制、監視等功能。
稱重測力傳感器類
CMM1, LSM，CMP1,UTA,CB17,C2G1,U2D1,NS100A,,UX010LB,CB067,CBE1,U3B1,U3S1,
儀表和放大器類
CSA-507C,CSA-521,CSA-528,CSA-591,CSD-701B,CSD-815B,CSD-819C
