SONY磁柵頭PL81/PL82系列：PL81-3,PL82-5,PL81-5,PL81-7,PL81-A,PL81-B,PL82-3,PL82-7,PL82-A,PL82-BT02,精度±(25+5L/1000)μm，分辨率0.01mm，響應速度300m/min，保護等級IP67；使用在金屬加工機械或有超長、高精度檢測需要的場合。耐油、耐振動、耐污染及耐久性；結構簡單,使用壽命長,與金屬相同的熱膨脹系數。

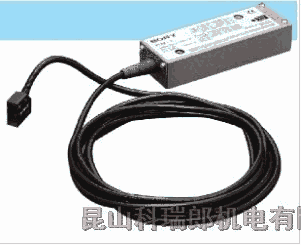

SONY磁柵頭PL81/PL82系列
輸出方式:（集電極開路，電壓驅動符合A/B相信號輸出，符合EIA-422）
分辨率:10μm, 20μm, 25μm, 50μm, 100μm 可調
響應速度: 300 m/ min（取決于讀頭分辨率的設置）
設計精巧，自動位置控制轉換器
使用在金屬加工機械或有超長、高精度檢測需要的場合。
耐油、耐振動、耐污染及耐久性；
結構簡單，使用壽命長，與金屬相同的熱膨脹系數。
|
型號 |
PL81-3 |
PL81-5 |
PL81-7 |
PL81-A |
PL81-B |
PL82-3 |
PL82-5 |
PL82-7 |
PL82-A |
PL82-B |
|
電纜長度 |
3m |
5m |
7m |
10m |
15m |
3m |
5m |
7m |
10m |
15m |
|
重量（g） |
640 |
720 |
800 |
910 |
1050 |
640 |
720 |
800 |
910 |
1050 |
|
準確性 （20 °C / 68 °F） |
（50 + 10L／1000）μM（L：測量lengthmm）（當使用sl110 / sl130。） |
|||||||||
|
分辨率 |
10, 20, 25, 50, 100 μm |
|||||||||
|
報警顯示 |
指示燈變為橙色。 （綠色為正常運行） |
|||||||||
|
輸出電路 |
集電極開路額定電壓： 40 V 額定電流： 100毫安 |
AB相脈沖線路驅動器 （符合EIA - 422 ） |
||||||||
|
響應速度 |
300米/分鐘 |
|||||||||
|
Clearance (inch) |
1.5毫米（0.059 ） |
|||||||||
|
電源 |
DC 10 ~ 30 V |
DC 5 V ± 5 % |
||||||||
|
耗電量 |
Max. 70 mA (2.1 W) |
Max. 300 mA (1.5 W) |
||||||||
|
保護設計等級 |
相當于IP67 （不包括頭電纜） |
|||||||||
|
工作溫度 |
0 ?C to 45 ?C / 32 ?F to 113 ?F |
|||||||||
|
存儲溫度 |
-20 ?C to 50 ?C / -4 ?F to 122 ?F |
|||||||||
