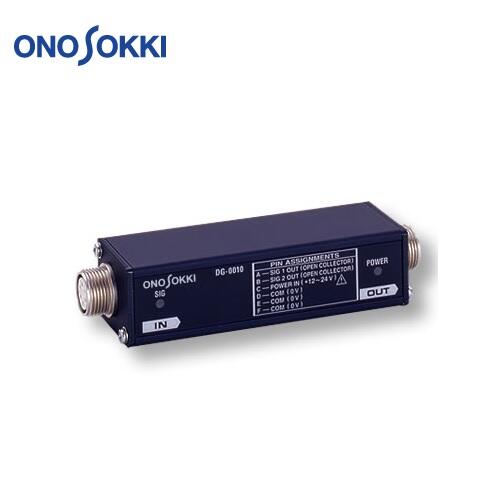

DG-0010 (開放式集電極輸出)

DG-0020 (線驅動輸出)

輸入部

放大形式

2通道波形整形

信號波形

相位差為90度的方波信號

輸入電平

Hi電平

3 ～ 5.25V

Lo電平

0 ～ 1.4V

輸入阻抗

約47kΩ

頻率范圍

DC～300kHz (使用小野測器制造的傳感器時)

插頭

(插座)

R03-R6F

插頭

(插頭)

R03-PB6M

位移傳感器電源

DC 5V 100mA (供傳感器)

輸出部

輸出形式

開路集電極輸出

線驅動輸出

耐電壓

MAX 30V

-

吸收電流

MAX 100mA

-

殘余電壓

1 V 以下

-

輸出電壓

Hi電平

-

+ 2.5V 以上

Lo電平

-

+0.5V 以下

插座

(插座)

R03-R6M

插頭

(插頭)

R03-PB6F

規格

電源

電源電壓

DC 12～24V

電流

80 mA 以下(DC12V時)

120 mA 以下(DC12V時)

使用環境

使用溫度范圍

0 ～40°C

保存溫度范圍

-10 ～55°C

外形尺寸

23(W)X 29(H) X 90(L) ｍｍ

重量

約 100ｇ

選購件

開放式集電極輸出電纜

? MX-7105 (5 m)

? MX-7110 (10 m)

? MX-7115 (15 m)

? MX-7120 (20 m)

線驅動輸出電纜(定制)

加長電纜(傳感器用)

? AA-8801 (5 m)

? AA-8802 (10 m)

? AA-8803 (20 m)

? AA-8804 (30 m)
