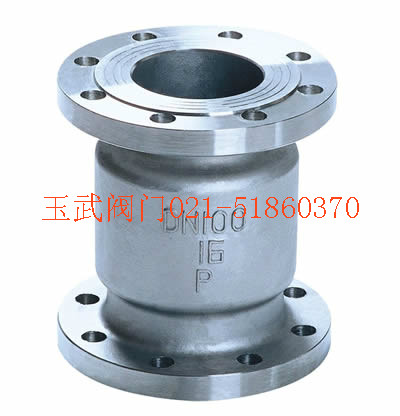

H42W不銹鋼立式止回閥產品介紹：
H42W不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
不銹鋼法蘭立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
H42W不銹鋼立式止回閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
H42W不銹鋼立式止回閥產品型號：H42W-16P、H42W-16R、H42W-16RL、H42W-25P、H42W-25R、H42W-25RL、H42W-40P、H42W-40R、H42W-40RL
H42W不銹鋼立式止回閥零件材料與工況：
| 技術參數 | 壓力等級 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作壓力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 試驗壓力（M） | 強度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介質 | 水、油等 | ||||||||||
| 溫度 | ≤120℃ | ||||||||||
H42W不銹鋼立式止回閥主要零部件材質:
零件 名稱 |
材質 |
||||||||
C |
P |
P3 |
P8 |
R |
R3 |
R8 |
R1 |
R2 |
|
閥體 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
雙相 不銹鋼 |
閥蓋 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
雙相 不銹鋼 |
閥瓣 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
雙相 不銹鋼 |
搖桿 |
2Cr13 |
1Cr18 Ni9 |
304L |
304 |
1Cr18Ni 12Mo2Ti |
316L |
316 |
1.4529 |
雙相 不銹鋼 |
適用 |
水、 氣、油 |
硝酸類 |
醋酸類 |
含有氯離子 的介質 |
|||||
適用溫度 |
-29～425℃ |
-29～540℃ |
|||||||
