O型密封圈是一種截面為圓形的橡膠圈，因其截面為O型，故稱其為O型密封圈。是液壓與氣壓傳動系統中使用最廣泛的一種。通常在臺企、日企叫做O Ring。

 　　O型密封圈是具有圓形截面的環行橡膠密封圈.主要用于機械部件在靜態條件下防止液體和氣體介質的泄露.在某些情況下. O型密封圈還能用做軸向往復運動和低速旋轉運動的動態密封元件.根據不同的條件,可分別選擇不同的材料與之相適應.

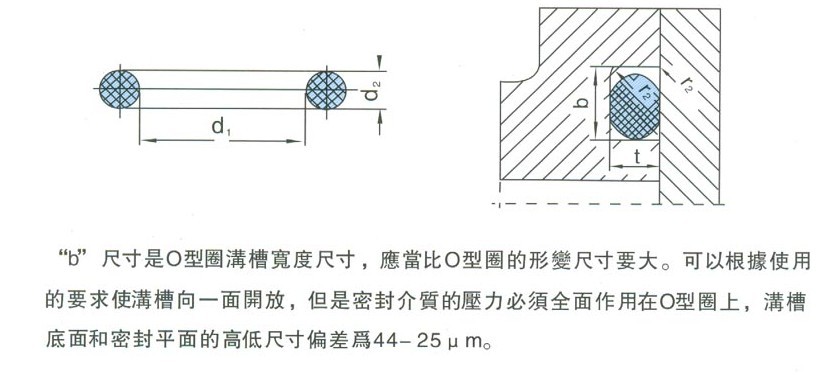

 　　O型密封圈通常選用時要盡量選用大截面的O圈.在相同間隙的情況下. O型密封圈被擠入間隙的體積應當小于其被擠入的最大允許值。
　　對不同種類固定密封或動密封應用場合，o型密封圈為設計者提供了一種既有效又經濟的密封元件。o型圈是一種雙向作用密封元件。安裝時徑向或軸向方面的初始壓縮，賦予o型圈自身的初始密封能力。由系統壓力而產生的密封力與初始密封力合成總的密封力，它隨系統壓力的提高而提高。o型圈在靜密封場合，顯示了突出的作用。然而，在動態的適當場合中，o型圈也常被應用，但它受到密封處的速度和壓力的限制。技術數據壓力：

 　　速度：

　　靜態場合 最大往復速度可達0.5m/s

　　無擋圈時，最大可達到壓力20mpa 最大旋轉速度可達2.0m/s

　　有擋圈時，最大可達到壓力40mpa

 　　介質與溫度：

　　有特殊擋圈時，最大可達到壓力200mpa 見《橡膠密封件原料特性表》


　　動態壓力


　　最大壓縮量：

 　　無擋圈時，往復運動最大可達5mpa 靜密封：o型圈直徑的20%
　　有擋圈時，較高壓力 動密封：o型圈直徑的30%

外徑×線徑  (mm) 外徑×線徑  (mm) 外徑×線徑  (mm) 外徑×線徑  (mm) 外徑×線徑  (mm)
3.00×1.00 9.50×1.50 20.00×1.90 6.00×2.40 70.00×2.40
4.00×1.00 10.00×1.50 21.00×1.90 8.00×2.40 72.00×2.40
4.50×1.00 11.00×1.50 22.00×1.90 9.00×2.40 74.00×2.40
5.00×1.00 12.00×1.50 23.00×1.90 10.00×2.40 75.00×2.40
5.50×1.00 13.00×1.50 24.00×1.90 11.00×2.40 78.00×2.40
6.00×1.00 14.00×1.50 25.00×1.90 12.00×2.40 80.00×2.40
6.50×1.00 15.00×1.50 26.00×1.90 13.00×2.40 90.00×2.40
7.00×1.00 16.00×1.50 27.00×1.90 14.00×2.40 115.00×2.40
8.00×1.00 17.00×1.50 28.00×1.90 15.00×2.40 123.00×2.40
8.50×1.00 18.00×1.50 29.00×1.90 16.00×2.40 130.00×2.40
9.00×1.00 19.00×1.50 30.00×1.90 17.00×2.40 135.00×2.40
9.50×1.00 20.00×1.50 31.00×1.90 18.00×2.40 140.00×2.40
10.00×1.00 21.00×1.50 32.00×1.90 19.00×2.40 183.00×2.40
10.50×1.00 22.00×1.50 33.00×1.90 20.00×2.40 185.00×2.40
11.00×1.00 24.00×1.50 34.00×1.90 21.00×2.40 　
12.00×1.00 25.00×1.50 35.00×1.90 22.00×2.40 　
12.50×1.00 26.00×1.50 36.00×1.90 23.00×2.40 　
13.00×1.00 27.00×1.50 37.00×1.90 24.00×2.40 7.50×2.50
14.00×1.00 28.00×1.50 38.00×1.90 25.00×2.40 10.00×2.50
15.00×1.00 29.00×1.50 39.00×1.90 26.00×2.40 12.00×2.50
16.00×1.00 30.00×1.50 40.00×1.90 27.00×2.40 12.50×2.50
17.00×1.00 32.00×1.50 41.00×1.90 28.00×2.40 13.00×2.50
18.00×1.00 34.00×1.50 42.00×1.90 29.00×2.40 14.00×2.50
19.00×1.00 36.00×1.50 43.00×1.90 30.00×2.40 15.00×2.50
20.00×1.00 37.00×1.50 44.00×1.90 31.00×2.40 10.00×2.50
21.00×1.00 40.00×1.50 45.00×1.90 32.00×2.40 12.00×2.50
22.00×1.00 43.00×1.50 48.00×1.90 33.00×2.40 12.50×2.50
23.00×1.00 46.00×1.50 50.00×1.90 34.00×2.40 13.00×2.50
24.00×1.00 51.00×1.50 52.00×1.90 35.00×2.40 14.00×2.50
25.00×1.00 　 55.00×1.90 36.00×2.40 15.00×2.50
26.00×1.00 　 56.00×1.90 37.00×2.40 16.00×2.50
28.00×1.00 　 58.00×1.90 38.00×2.40 17.00×2.50
30.00×1.00 4.00×1.90 60.00×1.90 39.00×2.40 18.00×2.50
32.00×1.00 5.00×1.90 63.00×1.90 40.00×2.40 19.00×2.50
43.00×1.00 6.00×1.90 65.00×1.90 42.00×2.40 20.00×2.50
44.00×1.00 6.50×1.90 73.00×1.90 45.00×2.40 21.00×2.50
50×00×1.00 7.00×1.90 75.00×1.90 47.00×2.40 22.00×2.50
92.00×1.00 7.50×1.90 80.00×1.90 50.00×2.40 23.00×2.50
　 8.00×1.90 85.00×1.90 54.00×2.40 24.00×2.50
　 8.50×1.90 90.00×1.90 55.00×2.40 25.00×2.50
　 9.00×1.90 96.00×1.90 56.00×2.40 26.00×2.50
4.00×1.50 9.50×1.90 120.00×1.90 57.00×2.40 27.00×2.50
5.00×1.50 10.00×1.90 135.00×1.90 58.00×2.40 28.00×2.50
6.00×1.50 11.00×1.90 145.00×1.90 60.00×2.40 29.00×2.50
6.50×1.50 12.00×1.90 172.00×1.90 61.00×2.40 30.50×2.50
7.00×1.50 13.00×1.90 275.00×1.90 62.00×2.40 31.00×2.50
7.50×1.50 14.00×1.90 　 64.00×2.40 32.00×2.50
8.00×1.50 15.00×1.90 　 65.00×2.40 33.00×2.50
8.50×1.50 16.00×1.90 　 66.00×2.40 34.00×2.50
9.00×1.50 17.00×1.90 　 68.00×2.40 35.00×2.50
外徑×線徑  (mm) 外徑×線徑  (mm) 外徑×線徑  (mm) 外徑×線徑  (mm) 外徑×線徑  (mm)
36.50×2.50 10.00×3.10 60.00×3.10 290.00×3.10 52.00×3.50
37.00×2.50 11.00×3.10 62.00×3.10 300.00×3.10 53.00×3.50
38.00×2.50 12.00×3.10 63.00×3.10 320.00×3.10 54.00×3.50
39.00×2.50 13.00×3.10 65.00×3.10 330.00×3.10 55.00×3.50
40.00×2.50 14.00×3.10 68.00×3.10 340.00×3.10 56.00×3.50
41.00×2.50 15.00×3.10 70.00×3.10 350.00×3.10 57.00×3.50
42.00×2.50 16.00×3.10 75.00×3.10 360.00×3.10 58.00×3.50
43.00×2.50 17.00×3.10 78.00×3.10 370.00×3.10 59.00×3.50
44.00×2.50 18.00×3.10 80.00×3.10 380.00×3.10 60.00×3.50
45.00×2.50 19.00×3.10 85.00×3.10 390.00×3.10 61.00×3.50
46.00×2.50 20.00×3.10 90.00×3.10 400.00×3.10 63.00×3.50
47.00×2.50 21.00×3.10 95.00×3.10 　 65.00×3.50
48.00×2.50 22.00×3.10 100.00×3.10 12.00×3.50 67.00×3.50
49.00×2.50 23.00×3.10 105.00×3.10 14.00×3.50 68.00×3.50
50.00×2.50 24.00×3.10 110.00×3.10 15.00×3.50 70.00×3.50
52.00×2.50 25.00×3.10 115.00×3.10 16.00×3.50 72.00×3.50
55.00×2.50 26.00×3.10 120.00×3.10 17.00×3.50 73.00×3.50
58.00×2.50 27.00×3.10 125.00×3.10 18.00×3.50 74.00×3.50
60.00×2.50 28.00×3.10 130.00×3.10 19.00×3.50 75.00×3.50
62.00×2.50 29.00×3.10 135.00×3.10 20.00×3.50 76.00×3.50
65.00×2.50 30.00×3.10 140.00×3.10 22.00×3.50 80.00×3.50
68.00×2.50 31.00×3.10 145.00×3.10 23.00×3.50 82.00×3.50
70.00×2.50 32.00×3.10 150.00×3.10 24.00×3.50 85.00×3.50
72.00×2.50 33.00×3.10 155.00×3.10 25.00×3.50 90.00×3.50
74.00×2.50 34.00×3.10 160.00×3.10 26.00×3.50 92.00×3.50
75.00×2.50 35.00×3.10 165.00×3.10 27.00×3.50 95.00×3.50
78.00×2.50 36.00×3.10 170.00×3.10 28.00×3.50 97.00×3.50
80.00×2.50 37.00×3.10 175.00×3.10 29.00×3.50 100.00×3.50
82.00×2.50 38.00×3.10 180.00×3.10 30.00×3.50 102.00×3.50
84.00×2.50 39.00×3.10 185.00×3.10 31.00×3.50 105.00×3.50
85.00×2.50 40.00×3.10 160.00×3.10 32.00×3.50 110.00×3.50
88.00×2.50 41.00×3.10 165.00×3.10 33.00×3.50 112.00×3.50
90.00×2.50 42.00×3.10 170.00×3.10 34.00×3.50 115.00×3.50
92.00×2.50 43.00×3.10 175.00×3.10 35.00×3.50 120.00×3.50
94.00×2.50 44.00×3.10 180.00×3.10 36.00×3.50 125.00×3.50
95.00×2.50 45.00×3.10 185.00×3.10 37.00×3.50 130.00×3.50
98.00×2.50 46.00×3.10 190.00×3.10 38.00×3.50 135.00×3.50
100.00×2.50 47.00×3.10 195.00×3.10 39.00×3.50 140.00×3.50
105.00×2.50 48.00×3.10 200.00×3.10 40.00×3.50 145.00×3.50
110.00×2.50 49.00×3.10 205.00×3.10 41.00×3.50 150.00×3.50
112.00×2.50 50.00×3.10 210.00×3.10 42.00×3.50 155.00×3.50
120.00×2.50 51.00×3.10 215.00×3.10 43.00×3.50 160.00×3.50
125.00×2.50 52.00×3.10 220.00×3.10 44.00×3.50 165.00×3.50
130.00×2.50 53.00×3.10 225.00×3.10 45.00×3.50 170.00×3.50
135.00×2.50 54.00×3.10 230.00×3.10 46.00×3.50 175.00×3.50
140.00×2.50 55.00×3.10 240.00×3.10 47.00×3.50 180.00×3.50
145.00×2.50 56.00×3.10 250.00×3.10 48.00×3.50 190.00×3.50
150.00×2.50 57.00×3.10 260.00×3.10 49.00×3.50 195.00×3.50
155.00×2.50 58.00×3.10 270.00×3.10 50.00×3.50 200.00×3.50
160.00×2.50 59.00×3.10 280.00×3.10 51.00×3.50
