數控系統

1，顯示器  5.7英寸高分辨液晶顯示器�？娠@示切割圖形及切割運行軌跡。操作更加簡化。

2，鍵 盤 　　按鍵操作模式。

3，支持U盤傳輸文件。也可以手動編輯切割程序（G代碼）。

4，2軸直線和圓弧插補。

5，支持加工中暫停，前進，后退，調速等功能。

6，系統具有斷電記憶功能和回參功能及自動穿孔切割功能。

7，系統具有手動和電動升降控制調整功能。

8，具有割縫補償功能。

9，電子離合器操作按扭，方便實現快速定位（兼急停按扭）

10，溫控風扇設計，需要冷卻時才啟動。延長風扇使用壽命。

11，系統可儲存30個文件，每個文件可達2000行。U盤中可存儲2G文件，均可隨意調用。

12，高速16位單片機，FLASH存儲程序和外連USB讀取傳輸程序。

13，高細分步進電機驅動，運動平穩，低噪音，運行精度高。

14，切割速度最大可調到每分鐘4米，能滿足等離子切割的需求。

15， 真正抵御高頻干擾，適應各種等離子機型。

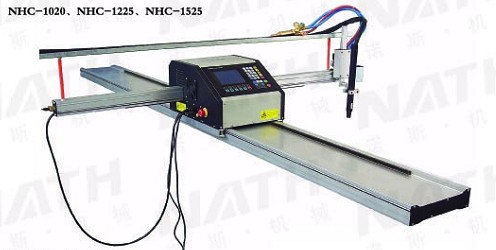

三，構成部分

1，由橫向導軌，縱向導軌，主機三大部分組成。

2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。

3，驅動采用1.8°步進電機。

4，橫向及縱向導軌采用鋁制芯軸，內側設有加強套，通過力學原理

  設計，使其不變形。

四，基本功能

　　任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任意中斷、電子離合器開關等。以上功能均給操作者帶來了極大的方便

五，軟件與套料

可將CAD圖形或電腦繪制圖形轉換為切割零件用的G代碼，將G代碼文件存入優盤，輸入到切割機中，系統自動將G代碼轉換為切割程序�！　�
本產品配USB接口，方便程序傳輸。在套料軟件中設置割縫補償值

六，編程軟件

編程軟件NHC-TL (可選配FASTCAM) 基于AutoCAD的自動編程與套料系統。NHC-TL是專為各種數控切割機配用的切割軟件，該軟件能最大限度的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。

①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF文件數據的處理，自動生成所需切割代碼。

②工藝處理：切入點可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。

③套料手段：基于AutoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作。可通過窗口技術局部放大處理。

④屏幕仿真：對各種實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
