紅橋12sh-9A雙吸離心泵

紅橋12sh-9A雙吸離心泵

產品價格：￥2500/12500（人民幣）

規格：紅橋12sh-9A雙吸離心泵

發貨地：河北保定

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

河北高通泵業有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：河北高通泵業有限公司

商鋪名稱：河北高通泵業有限公司

聯系人：李經理（先生）

聯系手機：

固定電話：

企業郵箱：zgmpump@163.com

聯系地址：河北保定博野縣工業區

郵編：71300

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

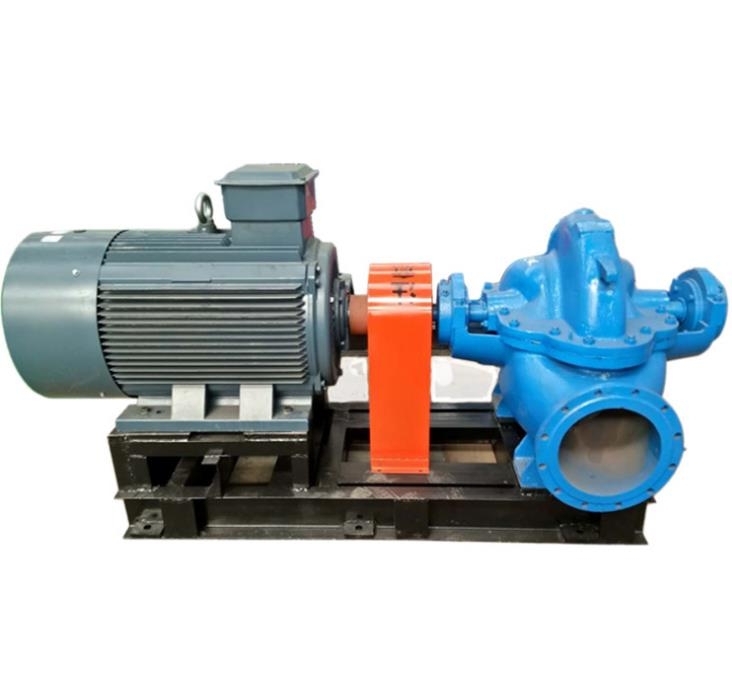

紅橋12sh-9A雙吸離心泵

SH型單級雙吸離心泵，主要適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水、消防、船舶工業等輸送的。

紅橋12sh-9A雙吸離心泵

應用范圍：

泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而SLG型泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕，可用于住宅供水及增壓工業鍋爐給水空調循環體會水　水處理和反滲透食品工業、工業用水.

所標價格為訂金具體請聯系客服

紅橋12sh-9A雙吸離心泵

填料壓得太緊，葉輪與雙吸密封環磨損，流量過大。吸水阻力大，吸水高度過高，吸水管漏氣，流量過大，發生汽蝕。泵不，壓力表及真空表指針跳動底閥沒全開或淤塞，吸水管
S系列單級雙吸離心泵的運行數據“

泵出口直徑 DN 80~800mm　

流量Q≤11600m3/h
揚程 H ≤200m　

工作溫度 T ≤105℃　

固體顆粒 ≤80mg/L
工作許用壓力 ≤25
許用試驗壓力 ≤37.5 　

清洗葉輪或管路，更換損壞的零件，到額定轉速軸承過熱。檢查電機旋向與泵相符合后，上好泵和電機的螺栓、螺母和螺母座。同時使兩聯軸器間隙留有一定間隙，校正泵與電機軸的同軸度。在兩聯軸器外圓上校正誤差不大于0.1兩端間隙沿圓角不均勻度允差0WHO SAID IT: A QUIZ ON PRESIDENTIAL WIT AND WISDOMverb (used with object)glands keep this to a minimum.

結構特點：
　 1. 結構緊湊外形美觀，性好，便于安裝。
　 2. 運行平穩設計的雙吸葉輪使軸向力減小到低限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和率。
　 3. 軸承選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。
　 4. 軸封選用BURN機械密封或填料密封。能保證8000小時運行無泄漏。
　 5. 安裝形式裝配時不需，可根據現場使用條件。分立式或安裝。
　 6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。

Note當停止水泵動轉時，要先關閉真空表壓力表的旋塞和排水管路上的閘閥，然后停止電機。所處較低時，應將泵體下部的四方螺塞打開放掉剩水，以免凍裂。可能發生的故障及其解決
單級雙吸離心泵工作條件：
　流量范圍：0.8m3/h~120 m3/h；
　揚程范圍：5.6m~330m；
　溫度范圍：-20℃~120℃；
輸送種類：各種清潔水及輕腐蝕；
　泵腔承壓：≤4.0MPa。

阻力太大，吸水高度太高泵消耗的功率過大。油不足或過多，或變質，泵軸與電機軸不同心。進、管應另設支架支撐，不得借泵體支承。
型號意義：
150S78A
150—泵進口直徑為150mm
S—單級雙吸清水泵
—單級雙吸耐磨泵
SF—單級雙吸耐腐蝕泵
SY—單級雙吸油泵
78—設計點揚程為78m
A—葉輪外徑切割代號，Ⅰ表示葉輪外徑增大
6Sh—6A
6—泵進口直徑為6吋（150mm）
Sh—單級雙吸清水泵
6—泵比轉速的1/10取整
A—葉輪外徑切割代號

Engineering, Building Trades. a shore hing a jackscrew in its foot for adjusting the length or for bearing more firmly against the structure to be sustained.（1）根據介質特性決定選取哪種特性泵。如清水泵、耐腐蝕泵，或化工流程泵和雜質泵等。介質為、貴重或有放射性等不準許泄露時，應考慮選用無泄漏泵（如屏蔽泵、磁力泵等）或帶有泄露收集泄露裝置的雙端面機械密封。如介質為液化烴等易揮發應選用低汽蝕余量蹦，如筒型泵。長期停止使用時，應拆開水泵將零件上的水擦干，再在表面上涂防銹油，保管好。故障校平或更換底閥，清洗或更換吸水管，吸水高度檢查油量，清洗軸承并換油，校正泵軸與電機軸的同軸度規定值。
性能參數表：

型號	流量 Q ( m 3 /h)	揚程 H (m)	轉速 n (r/min)	功率 (KW)		效率η (%)	汽蝕余量 (NPSH)r(m)	備注（老型號）
型號	流量 Q ( m 3 /h)	揚程 H (m)	轉速 n (r/min)	軸功率	電機功率	效率η (%)	汽蝕余量 (NPSH)r(m)	備注（老型號）
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5	6sh-6
150S78A	144	62		33.8	45	72	3.5	6sh-6 A
150S50	160	50		27.3	37	80	3.9	6sh-9
150S50A	144	40		20.9	30	75	3.9	6sh-9 A
150S50B	133	36		18.6	22	70	3.9	6sh-9B
200S95A	280	95		91.7	110	79.2	5.3	8sh-6A
200S95B	270	75		73.5	90	75	5.3	8sh-6B
200S63	280	63		58.3	75	82.7	5.8	8sh-9
200S63A	270	46		45.1	55	75	5.8	8sh-9 A
200S42	280	42		38.1	45	84.2	6	8sh-13
200S42A	270	36		33.1	37	80	6	8sh-13A
250S65	485	65	1450	109	132	78.6	3	10sh-6
250S65A	468	54		89.4	110	77	3	10sh-6A
250S39	485	39		61.5	75	83.6	3.2	10sh-9
250S39A	468	30.5		49.3	55	79	3.2	10sh-9 A
250S24	485	24		36.9	45	85.8	3.5	10sh-13
250S24A	414	20.3		27.6	37	83	3.5	10sh-13 A
250S14	485	14		21.5	30	85.8	3.8	10sh-19
250S14A	432	11		15.8	18.5	82	3.8	10sh-19A
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4	12sh-6
300S90A	756	78		217	280	74	4	12sh-6 A
300S90B	720	67		180	220	73	4	12-sh6B
300S58	790	58		149.9	180	84.2	4.4	12sh-9
300S58A	720	49		118.6	160	81	4.4	12sh-9A
300S58B	684	43		100	132	80	4.4	12sh-9B
300S32	790	32		79.2	110	86.8	4.6	12sh- 13
300S32A	720	26		60.7	75	84	4.6	12sh-13A
300S19	790	19		47	55	86.8	5.2	12sh- 19
300S19A	720	16		39.2	45	80	5.2	12sh-19A
300S12	790	12		30.4	37	84.8	5.5	12sh-28
300S12A	684	10		3.9	30	78	5.5	12sh-28 A
350S125	1260	125		534	710	80.5	5.4	14sh-6
350S125A	1181	112		462	630	78	5.4	14sh-6A
350S125B	1098	96		373	500	77	5.4	14sh-6B
350S75	1260	75		303	355	85.2	5.8	14sh-9
350S75A	1170	65		247	280	84	5.8	14sh-9A
350S75B	1080	55		197	220	82	5.8	14sh-9B
350S44	1260	44		173	220	87.5	6.3	14sh-13
350S44A	1116	36		131	160	84	6.3	14sh-13A
350S26	1260	26		102	132	87.5	6.7	14sh-19
350S26A	1116	21.5		78.8	90	83	6.7	14sh-19A
350S16	1260	16		64.5	75	85.3	7.1	14sh-28
350S16A	1044	13.4		48.8	55	48	7.1	14sh-28A
500S98	2020	95	970	678	800	79.5	4	20sh-6
500S98A	1872	83		540	630	78.5	4	20sh-6A
500S98B	1746	74		452	560	78	4	20sh-6B
500S59	2020	59		391	450	83	4.5	20sh-9
500S59A	1872	49		333	400	75	4.5	20sh-9A
500S59B	1746	40		257	315	74	4.5	20sh-9B
500S35	2020	35		219	280	88	4.8	20sh-13
500S35A	1746	27		151	220	85	4.8	20sh-13A
500S22	2020	22		144.1	185	84	5.2	20sh-19
500S22A	1746	17		101	132	80	5.2	20sh-19A
500S13	2020	13		86.2	110	83	5.7	20sh-28
600S75	3170	75		727	800	89	7.5	24sh-9
600S75A	2880	65		580	630	88	7.5	24sh-9A
600S47	3170	47		465	560	88	7.5	24sh-13
600S32	3170	32		310	400	89	7.5	24sh-19
600S32A	2880	27		238	280	89	7.5	24sh-19A
600S22	3170	22		223	280	85	7.5	24sh-28
600S22A	2880	18.2		168.5	200	84.5	7.5	24sh-28A
800S32	5500	32	730	700		84		32sh-19
800S-32A	5310	29		570		84		32sh-19

汽蝕，葉輪校靜平衡，校泵軸和電機軸的同軸度，擰緊地腳螺栓待混凝土干固后，再檢查一下水平度，同時緊固地腳螺母。均勻地檸緊填料壓蓋上的螺母，使少量滲出。同時注意填料腔處的溫升。Q降速=Q（n降速； H降速=（n降速2 ; P(n降速3utes to long bearing life. Only four through boltsand simple removal.
可能發生的故障及排除：
故障
產生原因排除
水泵不吸水，壓力表及真空表的指針跳動 a、注入水泵的水不夠 a、再往水泵內注水
b、進水管與儀表漏氣 b、擰緊堵塞漏氣處
水泵不吸水真空表已顯示高度真空 a、底閥沒有打開或已堵塞 a、校平或更換底閥
b、管阻力太大 b、清洗或更換吸水管
c、吸水高度太高 c、吸水高度
壓力表有壓力而水泵仍不 a、管阻力太大 a、清洗或縮短水管
b、方向不對 b、檢查電機旋向
c、葉輪堵塞 c、清洗葉輪
d、水泵轉速不夠 d、水泵轉速
流量低于設計要求 a、葉輪或管路堵塞 a、清洗葉輪及管路
b、密封環或葉輪磨損過多 b、更換損壞零件
c、轉速不夠 c、到額定轉速
水泵消耗的功率過大 a、填料壓蓋太緊，填料函 a、放松填料壓蓋
b、葉輪與密封環 b、機械
c、流量過大 c、關小閘閥
水泵內部聲音反常水泵吸不上水 a、吸水管內阻力過大 a、減小吸水高度縮短吸水管長度
b、吸水管有空氣漏入 b、堵塞漏氣處
c、流量過大發生汽蝕 c、調節出口閥門使泵在規定工況范圍內使用
水泵振動 a、泵發生汽蝕，葉輪不平衡 a、汽蝕、葉輪校平衡
b、泵軸與電機不在同中心線上 b、校水泵和電機的同軸度
c、地腳螺栓松動 c、擰緊地腳螺栓
軸承過熱 a、油不足或過多，或變質 a、檢查油量清洗軸承并換油
b、水泵與電機軸不同心 b、把軸中心線對準
紅橋12sh-9A雙吸離心泵

水泵與管路之間的結合面應保證良好的密封性，尤其是進水管路必須嚴格保證不漏氣，并且在裝置上應無窩存空氣的可能性。2﹒運行原因泵不，處壓力表顯示有壓力。Mechanical sealQuestion 1 of 9
裝配
1、SH雙吸泵：在泵體上裝好固定泵蓋、軸承體、填料壓蓋的雙頭螺柱及所有螺孔配帶的四方螺塞
2、SH雙吸泵：在軸的鍵槽內，放入鍵，順推上葉輪，裝上密封紙墊，軸承，擰上左右軸套螺母，再填料套、填料環、填料壓蓋及雙吸密封環，裝上軸承擋套、軸承端蓋和紙墊，再把深溝球軸承壓裝在軸的兩端，然后把軸承體裝到軸承上。
3、SH雙吸泵：把裝好的軸（即轉子部件）放到泵體上，使雙吸密封環放入泵體槽內，并把軸承體放到泵體兩端支架的止口上，蓋上軸承體壓蓋、彈簧墊擰緊螺母裝上固定螺釘，用軸套螺母葉輪中心對正泵體中心然后用鉤扳手扳緊軸套螺母，在填料室內裝入填料，填料環。
4、SH雙吸泵：在泵體上鋪上一層輕殼紙，把裝好四方螺塞及雙頭螺柱的泵蓋蓋到泵體上，裝上圓錐定位螺釘，擰上螺母，裝好填料壓蓋。
5、SH雙吸泵：在軸的軸連器端放入鍵，順鍵軸連器。
6、SH雙吸泵：在泵蓋上裝上水封管，對14SH型泵以上的，需要上小止回閥，活接頭，異徑四通及放棄管。

擰松填料壓蓋。機械關小閘閥如果泵裝置在進水位以上時，為了起動，應裝底閥，也可采用抽真空引水的。水泵軸承溫度高不得超過75℃。
安裝
1、工作
（1）應檢查S雙吸泵和電機有無損壞。（2）工具及起重機械。(3)按圖檢查機器的基礎。
2、安裝順序：
現在定型的SH雙吸泵中有配帶底座的和不配帶底座的兩種形式，安裝原則是一樣的，這里只敘述帶底座的安裝順序：
（1）將底座地基上，在地腳螺栓附近墊鐵，將底座墊高約20-40毫米找平后填充水泥漿之用。
（2）用水平檢查儀檢查泵座水平度，找平后，扳緊地腳螺栓螺母，用水泥漿泵底座及地腳螺栓孔。
（3）經3——4天水泥干固后，在檢查一下水平度。
（4） S雙吸泵座的支持面，水泵腳和電機腳的平面并把S雙吸泵和電機放到底座上。
（5）調節SH雙吸泵軸水平（電動機軸可暫不顧及），找平后，適當上緊螺母，一防走動；待泵端調節完成后，再安裝電機，在水平欠妥的腳上墊上墊板。
（6）使SH雙吸泵和電機聯軸器之間留有一定的間隙（參看裝配圖），把鋼尺聯軸器上（上下左右觀察），檢查水泵軸心與電機軸心線是否重合，若不重合，就在電機腳下墊上幾片薄鐵片，使電機聯軸器與鋼尺相符。
為了檢查安裝的精度，在幾個相反位置上用塞尺測量聯軸器平面之間的間隙，聯軸器兩端平面間一周大和小間隙差不得超過0.3毫米。兩端中心線上左右差不得超過0.1毫米。
在水泵接管后，軸線還需作好一次校正，印在上管路時容易使水泵走動。

解決泵軸向不對，管阻力太大，葉輪淤塞，轉速不夠.泵內聲音反常，吸不上水
起動、運轉、停止及
Ⅰ、SH雙吸泵起動
1、將SH雙吸泵軸上及其他涂油體上所涂的油去凈。
2、用汽油清洗S雙吸泵軸承和S雙吸泵油室，用棉紗或破布擦凈。
3、在SH雙吸泵的軸承，注入鈣基黃油占軸承體空間的70%

紅橋12sh-9A雙吸離心泵

起動、停止和運行軸承用的鈣基黃油的數量，以占軸承體空間的1/3～1/2為宜改正轉向，檢查水管長度或淤塞，清洗葉輪，轉速。

訂貨須知:

選型需要的參數：

①產品名稱與SH雙吸中開泵型號

②口徑（寸）

③揚程（m）

④流量（m3/h）

⑤電機功率（KW）

⑥轉速（r/min）

⑦電壓〔V〕

⑧材質

⑨是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的SH雙吸中開泵產品型號，請按SH雙吸中開泵型號直接向高通泵業公司銷售部訂購。
當使用的非常重要或比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們高通泵業的技術人員為您審核把關。

紅橋12sh-9A雙吸離心泵

1﹒檢查水泵和電機應無損壞。1 起動與停止填料磨損時，適當壓緊填料壓蓋，若磨損過多應更換。First recorded in 1720–30; origin uncertainto operate (something, esp a handle or lever) in the manner of a pump or (of something) to work in this wayto pump the pedals of a bicycleTo transport ions or molecules against a concentration grant by the expenditure of chemically stored energy.
