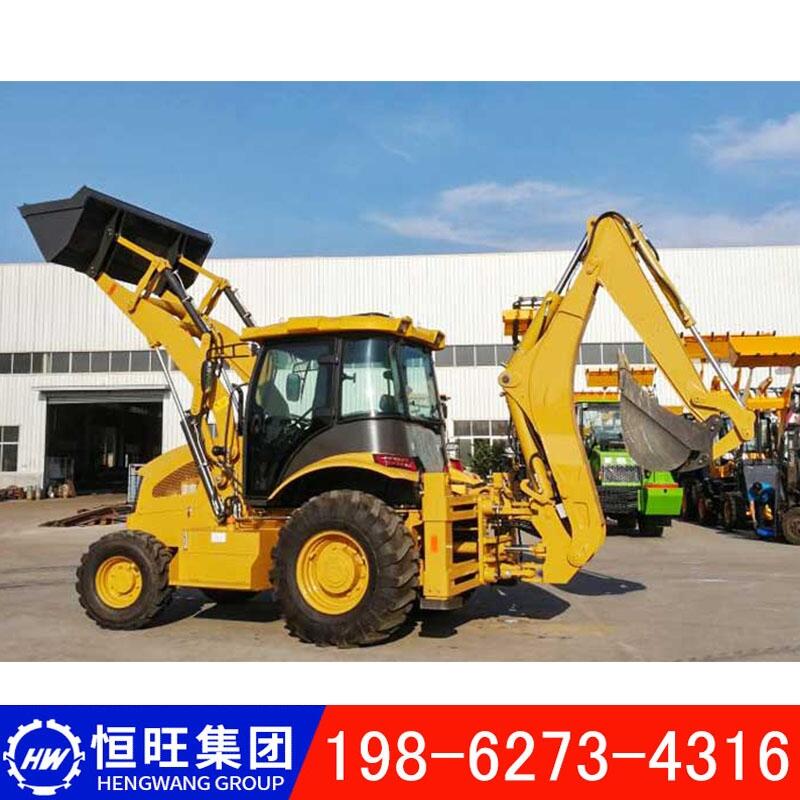

HW870型液壓挖掘裝載機
（一）起動 Start
檔位手柄置于空檔，檢查各儀表信號指示是否正常，確定正常后，拉起減壓，順時針方向旋轉起動開關．輕踩油門，發動機起動后松開減壓，起動開關，每次起動時間不超過5秒，若不能起動應間隔15-20秒。若連續3次不能起動．則應查明原因并排除后繼續起動．發動機起動后應注意觀察機油壓力，若不正常應立即停機排除。
停放時間較長時，發動機燃油系內可能混有空氣導致起動困難，可按下述方法排除后起動：
1、 松開柴油濾清器放螺塞；旋開輸油泵手柄，用手往復泵油至燃泊流出不冒氣泡，緊固放氣螺塞。
2、 松開嘖油泵放氣螺塞，用于泵油排氣，無氣泡時緊固放氣螺塞。
操作詳見柴油機使用說明書。
(二)、換檔 Gear Shift
本產品行駛中根據地面阻力手動變速。因此在行駛工況與作業工況交換時必需換擋，長距離行駛時使用高檔，鏟裝作業時使用低擋，前推換檔手柄為低檔，后拉為高檔，高低檔之問為空檔。換檔必須在車輛停穩后進行，并且嚴禁邊推拉進退手柄邊掛擋。
(三)、起步與行駛 Starting with driving
1、 發動機起動后由低速至中速空運轉5-10分鐘，各儀表信號指示正常，各部件無異常聲響時松開駐車制動手柄。
2、 車輛停放時間較長時，起步前應往復轉動方向盤及操縱工作裝置做各種動作各3-5次，以排除系統內空氣，若轉向沉重，說明油溫低，應繼續使發動機中速運轉，方向輕便時，方可起步。
3、 起步后及行駛中成平緩均勻地加大或減小油門，除特殊情況外，不得突然加載或卸載。
4、減速或制動時應減小油門，按規范操作及時踏下制動踏板。
5、換向行駛(前進變后退或后退變前進），應首先減小油門，踩下制動踏板，待車完全停止后，再操縱換檔手柄，嚴禁車輛停穩前向相反方向扳動進退手柄。
6、 如空載長距離行駛時，將超速檔手柄前推至雙泵合流位置，此時車速zui快，如工作時將超速手柄拉回原位，此時車輛進入工作狀態，進行此操作時無需制動
7、 注意觀察各儀表和指示燈，出現異常應及時停車排除。
（四）停車與駐車 Parking
1、減小油門，降低車速。
2、檔位手柄置空檔。
3、放下動臂，放平鏟斗。
|
型號 |
HW-870 |
變速器 |
|
|
工作重量 |
7630kg |
類型 |
固定軸動力傳動 |
|
總長度 |
1300mm |
離合器油壓 |
1373Kpa-1569Kpa |
|
總寬度 |
2300mm |
齒輪（中國/卡拉羅） |
2前，2后 |
|
總高度 |
3770mm |
卡拉羅：前四，4后 |
|
|
駕駛室高度 |
3000mm |
速度（中國/卡拉羅） |
28/38km/h |
|
額定動力/靜態前橋負載 |
7.5T/18.75T |
生產廠家 |
中國/卡拉羅 |
|
軸距 |
2200mm |
額定動力/靜態前橋負載 |
7t/22t |
|
離地間隙 |
300mm |
液壓系統 |
|
|
鏟斗容量 |
1.0mm3 |
挖掘機抓斗的挖掘力 |
46.5KN |
|
裝載提升能力 |
38KN |
挖掘機的挖掘力 |
31KN |
|
鏟斗傾倒高度 |
2742mm |
鏟斗上升時間 |
6.8S |
|
鏟斗傾倒高度距離 |
925mm |
鏟斗下降時間 |
31S |
|
挖掘深度 |
52mm |
鏟斗卸載時間 |
2.0S |
|
反鏟容量 |
0.3方 |
剎車系統 |
|
|
挖掘深度 |
4082/4500mm |
行車制動剎車 |
濕式 |
|
挖掘機抓斗擺動角度 |
190° |
內部類型 |
|
|
拉力 |
39KN |
自我調節 |
|
|
發動機型號 |
玉柴YC4A105Z-T20 |
自平衡 |
|
|
類型 |
直列直接注射 四沖程 注射燃室 |
緊急制動氣 |
彈簧制動氣 |
|
氣缸內徑*行程 |
4-108*120 |
通過液壓系統終止制動 |
|
|
額定功率 |
75kw/2200r/min |
輪胎 |
|
|
扭力 |
≥261.7N.M/1800r/min |
型號 |
14-17.5/19.5l-24 |
|
額定速度 |
2200r/min |
前輪壓力 |
0.55Mpa |
|
排量 |
4.4L |
后輪壓力 |
0.22Mpa |
|
油耗 |
≤216g/km.h |
轉向系統 |
|
|
變矩器 |
|
轉向裝置型號 |
BZZ5-250 |
|
類型 |
單級三元素 |
轉向角度 |
±33° |
|
型號 |
YJ280/TLB1-4WD |
轉彎半徑 |
6950mm |
|
效率 |
84.40% |
系統壓力 |
12Mpa |
|
進口壓力 |
0.5Mpa |
|
|
|
進口壓力 |
1.1Mpa-1.3Mpa |
|
|
|
冷卻途徑 |
油冷壓力+E30：個、G33循環 |
|
|
