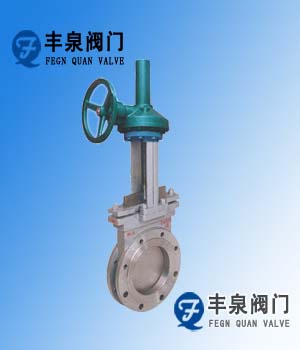

傘齒輪對夾式刀型閘閥PZ573H/Y（豐泉牌） 刀型閘閥的工作性能及安裝：　　　　 一、PZ573F/X/H型傘齒輪對夾式刀型閘閥概述： 1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　 2.公稱通徑：DN50～500mm　NPS　2"～20"　 3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）　 4.連接法蘭：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　 5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　 6.密封型式：硬密封、軟密封　 7.泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級�。�零泄漏）　 8.配套附件：安裝法蘭 二、PZ573F/X/H型傘齒輪對夾式刀型閘閥特點： 1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。 2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。 3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。 4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。 5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。 產品型號：pz573 三傘齒輪對夾式刀型閘閥PZ573H/Y主要外形及連接尺寸(mm)： MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M 0.6 50 43 90 110 475 4-M12 1.0 50 43 100 125 475 4-M16 65 46 110 130 500 4-M12 65 46 120 145 500 4-M16 80 46 125 150 535 4-M16 80 46 135 160 535 4-M16 100 52 145 170 605 4-M16 100 52 155 180 605 8-M16 125 56 175 200 665 8-M16 125 56 185 210 665 8-M16 150 56 200 225 765 8-M16 150 56 210 240 765 8-M20 200 60 255 280 880 8-M16 200 60 265 295 880 8-M20 250 68 310 335 1020 12-M16 250 68 320 350 1020 12-M20 300 78 362 395 1220 12-M20 300 78 368 400 1220 12-M20 350 78 412 445 1375 12-M20 350 78 428 460 1375 16-M20 400 102 462 495 1560 16-M20 400 102 482 515 1560 16-M22 450 114 518 550 1720 16-M20 450 114 532 565 1720 20-M22 500 127 568 600 1870 16-M20 500 127 585 620 1870 20-M22 600 154 670 705 2220 20-M22 600 154 685 725 2220 20-M27 700 165 775 810 2570 24-M22 700 165 800 840 2570 24-M27 800 190 880 920 3030 24-M27 800 190 898 950 3030 24-M30 900 203 980 1020 3430 24-M27 900 203 1005 1050 3430 28-M30 1000 216 1080 1120 3470 28-M27 1000 216 1110 1160 3470 28-M30 1200 254 1295 1340 4230 32-M30 1200 254 1325 1380 4230 32-M36

四、PZ573F/X/H型傘齒輪對夾式刀型閘閥注意事項：

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2.各連接部位螺栓，要求均勻擰緊；

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6.驅動裝置的接線須按線路圖進行；

7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

五、PZ573F/X/H型傘齒輪對夾式刀型閘閥訂貨說明：

1.傘齒輪對夾式刀型閘閥公稱壓力 2.傘齒輪對夾式刀型閘閥公稱通徑   3.H傘齒輪對夾式刀型閘閥產品名稱 4.傘齒輪對夾式刀型閘閥適用溫度 5.傘齒輪對夾式刀型閘閥產品材料 6.傘齒輪對夾式刀型閘閥使用介質 7.傘齒輪對夾式刀型閘閥驅動方式（手動、傘齒輪、氣動、電動）8.傘齒輪對夾式刀型閘閥密封（硬密封、軟密封）

如需尺寸規格請聯系我們，為您提供詳細參數，本廠按國家指定標準生產。
