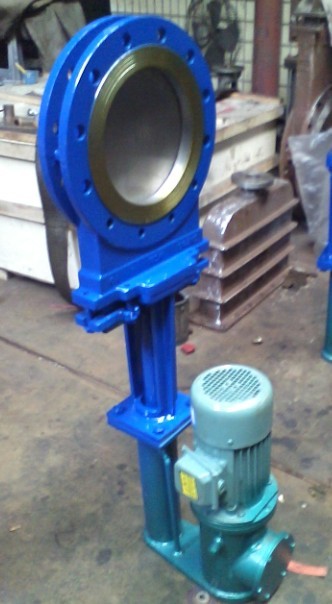

一、電控液動耐磨漿液閥概述
本廠生產的新型漿液閥是在吸收和消化國內外先進閥體技術基本上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多特點，同時具備手動、電液動操作功能。電氣控制方式有：行程開關控制、位置顯示儀控制，實現了機、電、儀、液一體化功能。
（如有疑問，歡迎來電咨詢15888215509
型號
|
Z73X-2.5
|
Z73X-6
|
Z73X-10
|
Z73X-16
|
|
工作壓力(MPa)
|
0.25
|
0.6
|
1.0
|
1.6
|
|
適用介質
|
煤漿、糠漿、紙漿、泥漿、污水、礦渣等
|
||||
適用溫度(℃)
|
≤120
|
||||
材料
|
閥體
|
鑄鋼
|
|||
閘板
|
鉻鎳鈦不銹鋼
|
||||
閥體密封圈
|
合成橡膠或聚四氟乙烯
|
||||
閥桿
|
鉻不銹鋼
|
||||
支架
|
碳素鋼
|
||||
填料
|
聚四氟乙烯
|
||||
（如有疑問，歡迎來電咨詢15888215509
| 公稱壓力 (MPa) | 殼體試驗 (MPa) | 密封試驗 (MPa) | 工用溫度 | 適用介質 |
| 0.6 1.0 |
0.9 1.5 |
0.66 1.1 |
≤80℃ ≤80℃ |
煤漿、水 |
電控液動耐磨漿液閥主要外形及連接尺寸
| 公稱壓力 | DN | L | D | D1 | D | H | n-M |
| 0.6MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | |
| 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | |
| 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | |
| 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | |
| 150 | 60 | 240 | 210 | 280 | 490 | 4-M20 | |
| 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | |
| 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | |
| 300 | 70 | 400 | 368 | 400 | 796 | 8-M20 | |
| 350 | 80 | 460 | 428 | 400 | 895 | 10-M20 | |
| 400 | 80 | 515 | 482 | 500 | 1004 | 10-M22 | |
| 450 | 90 | 565 | 532 | 500 | 1110 | 14-M22 | |
| 500 | 100 | 620 | 585 | 600 | 1210 | 14-M22 | |
| 600 | 100 | 825 | 685 | 700 | 1460 | 14-M27 | |
| 700 | 100 | 840 | 800 | 800 | 1680 | 16-M27 | |
| 800 | 120 | 950 | 905 | 800 | 1910 | 16-M30 | |
| 900 | 120 | 1050 | 1005 | 800 | 2130 | 20-M30 | |
| 1000 | 160 | 1160 | 1115 | 900 | 2380 | 20-M30 | |
| 1.0MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | |
| 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | |
| 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | |
| 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | |
| 150 | 80 | 240 | 210 | 280 | 490 | 4-M20 | |
| 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | |
| 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | |
| 300 | 80 | 400 | 368 | 400 | 796 | 8-M20 | |
| 350 | 90 | 460 | 428 | 400 | 895 | 10-M20 | |
| 400 | 120 | 515 | 482 | 500 | 1004 | 10-M22 | |
| 450 | 120 | 565 | 532 | 500 | 1110 | 14-M22 | |
| 500 | 130 | 620 | 585 | 600 | 1210 | 14-M22 | |
| 600 | 140 | 825 | 685 | 700 | 1460 | 14-M27 | |
| 700 | 140 | 840 | 800 | 800 | 1680 | 16-M27 | |
| 800 | 150 | 950 | 905 | 800 | 1910 | 16-M30 | |
| 900 | 150 | 1050 | 1005 | 800 | 2130 | 20-M30 | |
| 1000 | 200 | 1160 | 1115 | 900 | 2380 | 20-M30 |
