一、 產品用途及特點
本產品適用于礦山、井下視頻監控系統中信號傳輸連接饋線。該系列煤礦用阻燃射頻同軸電纜必須單獨敷設適用。本產品具有阻燃性和屏蔽性。
二、 執行標準
單位名稱：天津市電纜總廠第一分廠
廠長：畢國棟 手機：15933646514
銷售經理：張志強 銷售熱線：0316-5198680 傳真：0316-5961836
http://www.tianjindl.com/ http://www.tjtldlch631.jdzj.com
匯款帳號：91608040020110001507
開戶行：河北省大城縣劉固獻農村信用合作社
1、簽訂產品質量保障書，承諾-不合格產品絕不出廠。
2、兩年內產品質量跟蹤服務，并將客戶服務記錄在檔案保存20年。
3、確因產品質量問題，我公司將保修、包退、包換、滿足客戶要求
GB/T14864-93《實芯聚乙烯絕緣射頻電纜》﹑MT386-1995
企業標準：Q/TY1012-2009《煤礦用阻燃射頻同軸電纜》。
三﹑名稱及型號
名稱 |
型號規格 |
MSYV-75-3,MSYV-75-4, MSYV-75-5, MSYV-75-7, MSYV-75-9, MSYV-75-12, MSYV-50-3, MSYV-50-5, MSYV-50-7, MSYV-50-9, MSYV-50-12 |
四﹑主要技術特性
1. MSYV-75系列的特性阻抗是75Ω；
2. MSYV-50系列的特性阻抗是50Ω；
3. 在
4. 電纜阻燃性通過MT386-1995中單根垂直燃燒試驗；
5. 適用環境及工作條件
序號 |
型號規格 |
井下安裝最小彎曲半徑（cm） |
最低彎曲溫度 |
1 |
MSYV-75-3 |
5 |
|
2 |
MSYV-75-4 |
6 |
|
3 |
MSYV-75-5 |
7 |
|
4 |
MSYV-75-7 |
10 |
|
5 |
MSYV-75-9 |
10 |
|
6 |
MSYV-75-12 |
14 |
|
7 |
MSYV-50-3 |
6 |
|
8 |
MSYV-50-5 |
8 |
|
9 |
MSYV-50-7 |
10 |
|
10 |
MSYV-50-9 |
12 |
|
11 |
MSYV-50-12 |
14 |
五、型號的組成及其代表意義
煤礦用電纜------------------------------------------------------------M
射頻同軸電纜---------------------------------------------------------S
銅質線芯-----------------------------------------------------------省略
聚乙烯絕緣------------------------------------------------------------Y
聚氯乙烯護套---------------------------------------------------------V
特性阻抗-------------------------------------------------------------------75或50
芯線絕緣外徑-------------------------------------------------------------3，4，5，7，9或12
六、主要結構方式及結構示意圖
1.MSYV型射頻同軸電纜采用銅導體、聚乙烯絕緣、編織銅網外導體、藍色阻燃聚氯乙烯護套結構，導體結構及電纜外徑見下表。
MSYV系列75Ω、50Ω射頻同軸電纜結構表 單位：mm
序號 |
型號 規格 |
內導體 |
絕緣 外徑 |
外導體 材料 |
護套外徑 |
近似重量 Kg/km |
|
根數/直徑 |
標稱外徑 |
||||||
1 |
MSYV-75-3 |
7/0.17 |
0.51 |
3.00±0.13 |
編織 銅網 |
5.0±0.25 |
42 |
2 |
MSYV-75-4 |
1/0.59 |
0.59 |
3.70±0.13 |
6.0±0.20 |
60 |
|
3 |
MSYV-75-5 |
1/0.75 |
0.75 |
4.80±0.20 |
7.2±0.30 |
63 |
|
4 |
MSYV-75-7 |
1/1.15 |
1.20 |
7.25±0.25 |
10.3±0.30 |
150 |
|
5 |
MSYV-75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
12.2±0.4 |
213 |
|
6 |
MSYV-75-12 |
7/0.63 |
1.89 |
11.5±0.30 |
15.0±0.4 |
240 |
|
7 |
MSYV-50-3 |
1/0.9 |
0.9 |
2.95±0.13 |
5.0±0.2 |
60 |
|
8 |
MSYV-50-5 |
1/1.4 |
1.40 |
4.80±0.20 |
7.2±0.3 |
104 |
|
9 |
MSYV-50-7 |
7/0.75 |
2.25 |
7.25±0.25 |
10.3±0.3 |
160 |
|
10 |
MSYV-50-9 |
7/0.95 |
2.82 |
9.0±0.30 |
12.2±0.4 |
237 |
|
11 |
MSYV-50-12 |
7/1.15 |
3.45 |
11.5±0.30 |
15.0±0.4 |
280 |
|

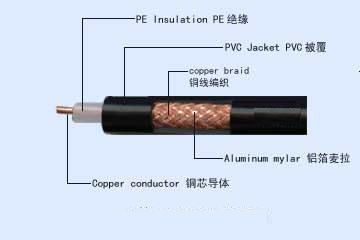

2.電纜結構圖
