1.1.2該巷道燈具有結構合理、外型美觀、體積小、重量輕、隔爆、抗震動沖擊、耐濕熱、密封性能好、免維護等特點。

1.1.3該巷道燈選用新型LED光源并配備了專門設計的配光系統，沿巷道方向定向照明（專利結構），有效照射距離更遠。

1.1.4該巷道燈耗電量極低，耗電量僅為傳統光源的20%~30%，整燈功耗僅24W整燈相當于100-150W傳統巷道燈。

1.1.5.使用壽命長，安全可靠。采用LED光源，三到五年不需要更換光源，徹底解決了傳統巷道燈頻繁更換燈泡的問題；同時因為采用LED光源，本身發熱少，溫度低，大大提升了安全性能；驅動電源采用無電解設計，避免了電解電容壽命的短板，大大提升了電源的使用壽命，使LED光源與驅動電源壽命匹配。

1.1.6.使用電壓范圍寬，適應性更強。具備較好的防雷保護與防電壓波動等特備針對礦用電力的適應性特點。

1.1.7.該產品采用獨特的設計，體積小、重量輕、密封性好等有點，符合隔爆、防潮等礦用燈具的標準。

1.1.5產品執行MT221—2005《煤礦用防爆燈具》和GB3836—2000《爆炸性氣體環境用電氣設備》標準。

1.1.6產品防爆型式：礦用隔爆型。標志：Exd I。

1.2適用范圍

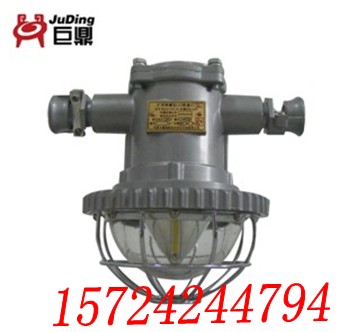

   DGS24/127L（A）礦用隔爆型LED巷道燈用于煤礦等易燃易爆氣體環境中的安全照明。

1.3型號的組成及代表的意義

2．產品結構

該型巷道燈為礦用隔爆型，由LED光源、殼體兼散熱器、反光杯、接線隔板、線路板、上蓋、電纜固定裝置、電纜接頭及密封墊圈、玻璃罩和網罩構成。

3．主要性能和參數

  LED巷道照明燈基本參數見下表。

3.1巷道燈電源驅動板采用無電解電容結構設計，避免了電解電容在高溫和時效性方面存在的電解液干涸及溫漂大、漏電大的缺陷，為提高整機產品可靠性創造了有利的條件。

3.2 巷道燈電源驅動板采用高功率因數有源補償設計，整機功率因數在額定的使用電壓范圍內大于95％，在多個燈體共同工作時可有效地減輕內部電網的工作壓力。

3.3巷道燈電源驅動板采用寬電壓適用技術，整體電源板除在額定工作電壓（90～140VAC）外，在電壓下限時，電網電壓在30VAC時能保持巷道燈不滿載輸出，仍能表現出一定的照度，在電網電壓達到265VAC時，巷道燈還能在短時間保持滿負荷輸出，電網寬電壓適應型設計能有效地抵御電網的干擾、波動。

3.4巷道燈電源驅動板根據煤礦現場電源波動、干擾大的情況，采用了多級抗干擾保護措施，在電源的輸入端采用了兩級共模抑制、兩級差模抑制、一級微間隙放電突波吸收裝置及多級抗干擾電容設計，可有效地抑制煤礦電網因巷道行車、會車瞬間感應電壓過大、大功率水泵、風機等啟動時電網的干擾。

3.5巷道燈電源驅動板與電網接入線的分室隔離設計，有效地減少了電火花與易爆氣體的接觸機會，多級密封也有益于外界氣體與電氣部分隔離。

3.6巷道燈照明配光設計使用專利結構，配光更合理。在額定用電功率下能夠照射的有效距離更遠是傳統巷道燈的2倍。

4．使用與維護

4.1本產品適用于127VAC供電網絡，使用環境溫度為-20℃～＋40℃。

4.2根據現場環境需要，確定燈具的安裝方式和位置，并備好相應長度的外徑Φ8～10mm叁芯電纜護套線（導線內徑的選用根據導線上的實掛燈數決定）。

4.3裝拆電纜時必須先切斷電源，然后才能打開上蓋。

4.4裝電纜時，用專用工具旋松燈體上蓋的四顆螺釘，打開上蓋，再旋松電纜引入口的壓緊螺母，將電纜線一端穿過壓緊螺母、平墊圈和橡膠過線柱引入燈體的接線腔內，把電纜線的L、N、FG分別壓接在冷壓片上，并按標識固定在接線柱上，導線與接線柱連接時，須注意保持電氣距離≥3.2mm，然后旋緊電纜線壓緊螺母，并把上蓋固定密封好。當只有一個引入裝置引入電纜時，另一端必須用金屬堵板堵住，配合橡膠墊壓緊密封及旋緊電纜接頭。

4.5在選定的安裝位置上，用8mm的膨脹螺栓將燈具進行安裝固定。

4.6在安裝巷道燈時注意巷道燈的配光結構，使巷道燈的長距離照射方向取向巷道狹長方向，這樣能更好的發揮該巷道燈的作用。

4.7將電纜線的另一端按隔爆要求接通127V電源即可照明。

5．故障分析及排除

6.運輸、貯存要求

巷道燈為紙箱包裝，在運輸過程中不允許受劇烈機械沖擊和曝曬雨淋，不得倒置，嚴防摔擲、翻滾、重壓。

7.開箱及檢查

開箱后檢查裝箱單與實物數量是否相符。檢查巷道燈各部位是否有松動現象。

8.注意事項

8.1使用前應詳細閱讀使用說明書，以免發生意外或損壞。

8.2本產品為免維護產品，一般不需要維修。

8.3巷道燈使用前應認真檢查，使用中若發現異�，F象，請與我公司聯系。

8.4使用時，燈具表面有一定溫升，屬正�，F象，透明件中心溫度較高，不得觸摸。

9.安裝警示

9.1每次使用前必須保證巷道燈是完好無缺方可安裝使用。
