產 品 說 明

1、標題：低壓接地線、380V接地線、室內接地線、低壓平口接地線、手握式接地線







2、接地線分類：



低壓接地線（變電用接地線、380V接地線、500v接地線、6KV接地線、手握式接地線）



高壓接地線（10KV接地線、35KV接地線、110KV接地線、220KV接地線、500KV接地線，平口螺旋式接地線，線路型接地線，戶外用接地線，喉頭式接地線，雙簧式接地線）



接觸網接地線、接觸軌接地、線路用接地線。



3、接地線組成：

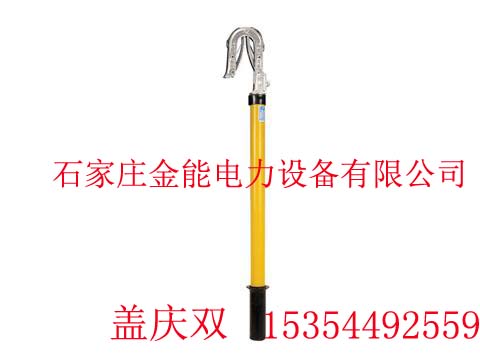

【由絕緣操作棒】（操作桿的材質選用質量最好的玻璃鋼環氧樹脂桿制作，接電線夾有平口螺旋鉤，雙簧式掛鉤，喉頭式掛鉤等。一般室內高低壓的每組有3根也有4根的，室外高壓的一般為三根。沒個電壓等級所選操作桿的長度也不同，根據國家標準規定如下：



380v接地線、500v接地線，6kv接地線，操作棒長度50CM



10KV接地線 操作棒長度 長度1米



35KV接地線 絕緣操作棒 長度1.5米



110KV接地線絕緣操作棒 長度2米



220KV接地線絕緣操作棒 長度2.5米



500KV接地線絕緣操作棒 長度8米



【接地軟銅線】（短路線是多股特細膩的軟銅絞線合成一股，外敷一層透明的絕緣pvc套管，然后再壓上線鼻子（特別注意：銅線有純銅和銅包鋼的，或者是不滿方的，不滿方的不能測電阻，銅包鋼的價格比純銅要便宜好多，檢測也過不了關，容易出重大事故，客戶選購前一定要慎重）



【接地線夾或接地地針】具體長度根據要求定做。。接地夾和接地棒操作鉤的材質有鋁制和銅制，但因銅的成本比較高，現在多用鋁制的。



4、接地線軟銅線的知識介紹：



合相式和分相式兩種。



【直徑】16平方毫米軟銅線，25平方毫米軟銅線，35平方毫米軟銅線，50平方毫米軟銅線，75平方毫米軟銅線，90平方毫米軟銅線







【接地線標準】我公司軟銅線均按照國家標準制作。對地電阻如下：接線鼻之間測量直流電阻，對于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。操作棒的工頻耐壓試驗，10KV，35KV，63KV，110KV，220KV接地棒分別要通過在45KV，95KV，175KV，220KV，440KV打耐壓，保持一分鐘不擊穿。而330KV，500KV接地棒要分別在380KV，580KV上打耐壓，保持五分鐘不擊穿。周期不超過5年。



【接地方式】接地地釘入地式，接地線卡母排式



【材質】壓鑄鋁材質，壓鑄銅材質



【軟銅線型號分類】型號：3*1+6接地線，3*1+10接地線，4*1+10接地線，3*1+15接地線，3*3+15接地線。







5、使用環境：



【室內用】室內用是在電力設備上接電接地，接線線夾采用平口螺旋式，接地方式采用接地線夾（接母排和銅排式）。低壓接地線，分為室內設備用接地線和室外線路用接地線兩種，一般低壓線路采用三相四線制。



【室外用】室外線路用采用雙簧式，接地方式采用入地地丁方式。



6、接地線推薦型號：低壓室內用50CM平口螺旋接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+8米的優質軟銅線，接地采用壓鑄式接地線夾。低壓室外用50CM的雙簧是接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+12米優質軟銅線。



7、接地線使用方法：使用時應先接地，再接電，這樣是導線連接，接線線夾和銅線及接地線夾形成一個接地回路。



8、接地線注意事項：接地線是先接地端，后接導體端，接地線應該接觸良好，連接可靠。拆接地線的順序應該相反。裝拆接地線都應該使用絕緣手套和絕緣棒。人體不得接觸接地線或未斷的導線，一防止感應導電。

 產 品 說 明

1．接地線概述：

接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾等組成，導線夾、接地夾均采用優質鋁合金壓鑄,強度高,再經表面處理使線夾表面不宜氧氣。操作棒用進口環氧樹脂精制成彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑。接地線可分為分相式接地線、合相式接地線。使用電壓不同，有單節式、多節式操作棒。短路接地電線有變電用、線路用。

2．35KV接地線的分類：

（1）按照使用環境可分為：室內母排用（平口螺旋式接地線，手握式接地線）和戶外線路用（雙簧卡口式接地線，圓口螺旋式接地線）

（2）按照接地方式可分為：合相式和分相式。

3．35KV接地線技術要求：

（一）35KV接地線外觀尺寸

1．標稱截面：25mm2

2．總根數：810

3．平均直徑（mm）：0.2mm

4．計算截面：（mm2）：25.43

7．金屬接頭部分長度：50 mm

8．節數：1

9．桿徑：30mm



注：以上各種規格產品均可根據用戶需要加工生產！
