一、概述
XJC(XDJ)系列攜帶型短路接地線是按能源部SD332-89技術標準,用在被檢修設備和線路上進行短路接地，目的是為了放泄余電荷，防止在來電時的危險電壓和電弧或鄰近帶電設備和線路的影響產生感應電壓，防止工作人觸電死亡或嚴重灼傷，因此要按安全工作堆積來正確選擇短路接地線懸掛數量，正確選擇懸掛地點、正確使用短路接地線，采取這些措施后，可避免危險電壓和電弧的影響
二、結構特點
1. 由導線端線夾、短路線、匯流夾、接地線、接線鼻、接地端線夾或臨時接地極以及接地操作棒等組成。
2. 導線端和接地端的線夾采用優質鋁合金壓鑄，與其配套的緊固件金屬均經鍍鎳處理。
3.接地操作棒采用絕緣性能與機械強度俱佳的高級環氧樹脂、玻璃纖維精制而成，同時對操作手柄加裝硅橡膠護套，合牢固，絕緣更為安全可靠。
4.短路線與接地線采用多股優質軟銅線絞合而成,并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，確保作業人員在操作中的安全。
5.接線鼻和匯流夾與接地銅線及外護套采用壓接新工藝,軟連接可有效地防止使用時連接處銅線斷股，提高了接地線的可靠性和使用壽命。
三、接地線使用注意事項：
電業操作人員應按照電業《安全工作規程》規定的程序進行操作，先連結接地線夾，后接短路線夾；拆除接地線時，必須按程序先拆短路線夾，后拆接地端線夾。嚴格按照電業《安全工作規程》規定的程序進行接地線操作,以確保人身安全。
四、維護與保管
每次使用前均應認真檢查接地線是否完好，軟塑銅線應無裸露、斷頭，螺母無松脫。否則不得使用。該產品應保持整潔、干凈，不得隨地亂摔，注意清潔衛生工作，預防泥沙、臟物進入產品孔隙之中，從而影響接地線正常使用，經受短路電流后的接地線應根據經受短路電流大小和外觀檢驗判斷，一般應予報廢。
五、訂貨須知
1、短路接地線有分相式和組合式兩大類，有平口式和鉤式兩種導線端線夾，請用戶選用時注明。
2、軟塑銅線的截面積和長度是根據用戶的具體要求進行配套的。
3、訂貨時必須說明導線規格范圍和使用電壓等級。
4、絕緣操作棒根據用戶的要求進行選擇配套。
5、本廠配備專用接地極，用戶可根據需要進行選擇。
產 品 說 明

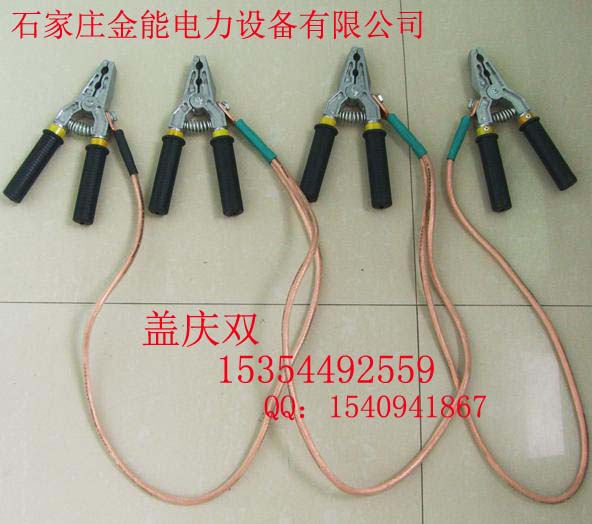

室內母排接地線
產品名稱：接地線
1、標題：低壓接地線、380V接地線、室內接地線、低壓平口接地線、手握式接地線
2、接地線分類： 低壓接地線（變電用接地線、380V接地線、500v接地線、6KV接地線、手握式接地線） 高壓接地線（10KV接地線、35KV接地線、110KV接地線、220KV接地線、500KV接地線，平口螺旋式接地線，線路型接地線，戶外用接地線，喉頭式接地線，雙簧式接地線） 接觸網接地線、接觸軌接地、線路用接地線。
3、接地線組成： 【由絕緣操作棒】（操作桿的材質選用質量最好的玻璃鋼環氧樹脂桿制作，接電線夾有平口螺旋鉤，雙簧式掛鉤，喉頭式掛鉤等。一般室內高低壓的每組有3根也有4根的，室外高壓的一般為三根。沒個電壓等級所選操作桿的長度也不同，根據國家標準規定如下： 380v接地線、500v接地線，6kv接地線，操作棒長度50CM 10KV接地線 操作棒長度 長度1米 35KV接地線 絕緣操作棒 長度1.5米 110KV接地線絕緣操作棒 長度2米 220KV接地線絕緣操作棒 長度2.5米 500KV接地線絕緣操作棒 長度8米 【接地軟銅線】（短路線是多股特細膩的軟銅絞線合成一股，外敷一層透明的絕緣pvc套管，然后再壓上線鼻子（特別注意：銅線有純銅和銅包鋼的，或者是不滿方的，不滿方的不能測電阻，銅包鋼的價格比純銅要便宜好多，檢測也過不了關，容易出重大事故，客戶選購前一定要慎重） 【接地線夾或接地地針】具體長度根據要求定做。。接地夾和接地棒操作鉤的材質有鋁制和銅制，但因銅的成本比較高，現在多用鋁制的。
4、接地線軟銅線的知識介紹： 【直徑】16平方毫米軟銅線，25平方毫米軟銅線，35平方毫米軟銅線，50平方毫米軟銅線，75平方毫米軟銅線，90平方毫米軟銅線 【接地線標準】我公司軟銅線均按照國家標準制作。對地電阻如下：接線鼻之間測量直流電阻，對于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。操作棒的工頻耐壓試驗，10KV，35KV，63KV，110KV，220KV接地棒分別要通過在45KV，95KV，175KV，220KV，440KV打耐壓，保持一分鐘不擊穿。而330KV，500KV接地棒要分別在380KV，580KV上打耐壓，保持五分鐘不擊穿。周期不超過5年。 【接地方式】接地地釘入地式，接地線卡母排式 【材質】壓鑄鋁材質，壓鑄銅材質 【軟銅線型號分類】型號：3*1+6接地線，3*1+10接地線，4*1+10接地線，3*1+15接地線，3*3+15接地線。
5、使用環境： 【室內用】室內用是在電力設備上接電接地，接線線夾采用平口螺旋式，接地方式采用接地線夾（接母排和銅排式）。低壓接地線，分為室內設備用接地線和室外線路用接地線兩種，一般低壓線路采用三相四線制。 【室外用】室外線路用采用雙簧式，接地方式采用入地地丁方式。
6、接地線推薦型號：低壓室內用50CM平口螺旋接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+8米的優質軟銅線，接地采用壓鑄式接地線夾。低壓室外用50CM的雙簧是接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+12米優質軟銅線。
7、接地線使用方法：使用時應先接地，再接電，這樣是導線連接，接線線夾和銅線及接地線夾形成一個接地回路。
8、接地線注意事項：接地線是先接地端，后接導體端，接地線應該接觸良好，連接可靠。拆接地線的順序應該相反。裝拆接地線都應該使用絕緣手套和絕緣棒。人體不得接觸接地線或未斷的導線，一防止感應導電。 接地棒線夾材料為壓鑄鋁合金,結構為螺旋壓緊式,無缺角裂紋,接地線操作棒操作靈活方便,絕緣桿表面光滑. 本廠生產的攜帶型短路接地線各項性能指標符合SD332-89行業技術標準，并經電力工業電力安全工器具質量監督檢驗測試中心檢驗合格，批準入網推廣。
該產品主要部件由導線彎鉤線來，或母排平口線夾，跨接短路線接地尾線，接線鼻，匯流管，接地端線夾或五防閉鎖夾頭，接地鋼纖以及接地操作棒等組成。線夾采用優質熱銅（或熟鋁）壓鑄表面拋光與線鼻緊固連接，導線是《攜帶型短路接地線》的重要組成部分；本廠生產的短路線和接地棒的技術性能超過法國同類產品，為高低壓電力輸電線路和電氣設備停電檢修的安全提供了可靠的保障。接地操作棒采用機械強度，絕緣性能俱佳的進口玻璃纖維環氧樹脂管按型式需求進行配制。
攜帶型短路接地線分為分相式和組合式兩種。適用電壓：500V、10kV、35kV、110kV、220kV、500kV等。適用于發電廠，供電、電訊、鐵路、地鐵等變電用戶及施工單位，同時可按要求定制特殊規格接地線。
使用和維護：
使用攜帶型短路接地線前，應先驗電確認已停電，在設備上確認無電壓后進行。先將接地線夾連接在接地網或扁鐵件上，然后用接地操作棒分別將導線端線類擰緊在設備導線上。拆除短路接地線時，順序正好與上述相反。
裝設的短路接地線，它和帶電設備的距離，考慮到接地線擺的影響，其安全距離應不小于《電力安全工作規程》新規定的數值。
嚴禁不用線夾而用纏繞的方法進行接地短路。
懸掛點如有接地點，應用接地線夾或專用銅棒作接地連接；如無固定接地點可利用；則可用臨時接地點，接地極埋入地下深度應不小于0.6m。
攜帶型短路接地線應妥善保管。每次使用前，均應仔細檢查其是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。
