FTTH光纖快速連接器：

光纖活動連接器，俗稱活接頭，一般稱為光纖連接器，是用于連接兩根光纖或光纜形成連續光通路的可以重復使用的無源器件，已經廣泛應用在光纖傳輸線路、光纖配線架和光纖測試儀器、儀表中，是目前使用數量最多的光無源器件。

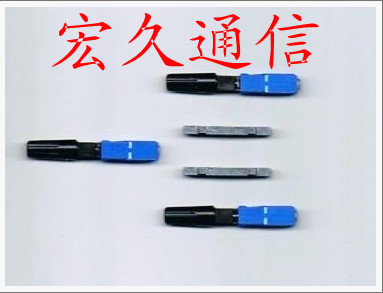

光纖快速連接器

光纖連接器的一般結構

　　光纖連接器的主要用途是用以實現光纖的接續�，F在已經廣泛應用在光纖通信系統中的光纖連接器，其種類眾多，結構各異。但細究起來，各種類型的光纖連接器的基本結構卻是一致的，即絕大多數的光纖連接器的一般采用高精密組件（由兩個插針和一個耦合管共三個部分組成）實現光纖的對準連接。

　　這種方法是將光纖穿入并固定在插針中，并將插針表面進行拋光處理后，在耦合管中實現對準。插針的外組件采用金屬或非金屬的材料制作。插針的對接端必須進行研磨處理，另一端通常采用彎曲限制構件來支撐光纖或光纖軟纜以釋放應力。耦合管一般是由陶瓷、或青銅等材料制成的兩半合成的、緊固的圓筒形構件做成，多配有金屬或塑料的法蘭盤，以便于連接器的安裝固定。為盡量精確地對準光纖，對插針和耦合管的加工精度要求很高。

光纖連接器的性能

　　光纖連接器的性能，首先是光學性能，此外還要考慮光纖連接器的互換性、重復性、抗拉強度、溫度和插拔次數等。

1、光學性能：對于光纖連接器的光性能方面的要求，主要是插入損耗和回波損耗這兩個最基本的參數。

　　插入損耗（Insertion Loss）即連接損耗，是指因連接器的導入而引起的鏈路有效光功率的損耗。插入損耗越小越好，一般要求應不大于0.5dB。

　　回波損耗（Return Loss, Reflection Loss）是指連接器對鏈路光功率反射的抑制能力，其典型值應不小于25dB。實際應用的連接器，插針表面經過了專門的拋光處理，可以使回波損耗更大，一般不低于45dB。

2、互換性、重復性

　　光纖連接器是通用的無源器件，對于同一類型的光纖連接器，一般都可以任意組合使用、并可以重復多次使用，由此而導入的附加損耗一般都在小于0.2dB的范圍內。

3、抗拉強度

　　對于做好的光纖連接器，一般要求其抗拉強度應不低于90N。

4、溫度

　　一般要求，光纖連接器必須在-40oC ~ +70oC的溫度下能夠正常使用。

　�。�5、插拔次數

　　目前使用的光纖連接器一般都可以插拔l000次以上。

部分常見光纖連接器

　　按照不同的分類方法，光纖連接器可以分為不同的種類，按傳輸媒介的不同可分為單模光纖連接器和多模光纖連接器；按結構的不同可分為FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各種型式；按連接器的插針端面可分為FC、PC（UPC）和APC；按光纖芯數分還有單芯、多芯之分。

　　在實際應用過程中，我們一般按照光纖連接器結構的不同來加以區分。以下簡單的介紹一些目前比較常見的光纖連接器：

(1光纖連接器

　　這種連接器最早是由日本NTT研制。FC是Ferrule Connector的縮寫，表明其外部加強方式是采用金屬套，緊固方式為螺絲扣。最早，FC類型的連接器，采用的陶瓷插針的對接端面是平面接觸方式(FC)。此類連接器結構簡單，操作方便，制作容易，但光纖端面對微塵較為敏感，且容易產生菲涅爾反射，提高回波損耗性能較為困難。后來，對該類型連接器做了改進，采用對接端面呈球面的插針(PC)，而外部結構沒有改變，使得插入損耗和回波損耗性能有了較大幅度的提高。

(2)SC型光纖連接器

　　這是一種由日本NTT公司開發的光纖連接器。其外殼呈矩形，所采用的插針與耦合套筒的

　　結構尺寸與FC型完全相同，其中插針的端面多采用PC或APC型研磨方式；緊固方式是采用插拔銷閂式，不需旋轉。此類連接器價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。
