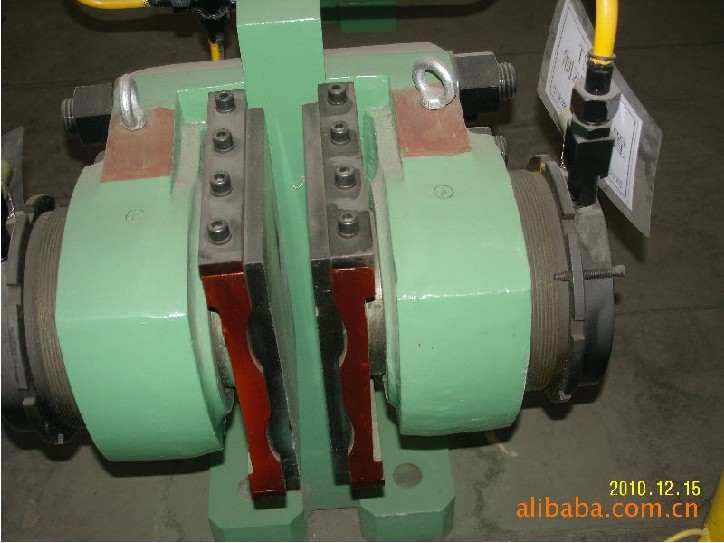

盤形制動器是應用于礦井提升機剎車系統的液壓執行機構。在提升機啟動時，液壓站輸出壓力油打開制動器，提升機開始工作，工作制動時，液壓站根據工況升高或降低壓力，制動器就會提供與之相反的制動力，在事故狀態下，液壓站壓力回到殘壓，動器以最大制動力在最短時間內讓提升機停車.
液壓站是礦井提升機重要的安全和控制部件，它和盤形制動器組合成為一套完整的制動系統，為盤形制動器提供可以調節的壓力油，使提升機獲得不同的制動力矩，使礦井提升機正常地運轉、調速、停車。在任何事故狀態下，可以使盤形制動器的油壓迅速降低到預先調定的某一值，經延時后，盤形制動器的全部油壓值迅速回到零。使提升機系統處于全制動狀態。
盤型制動器主要用于JTP單雙筒1.2m、1.6m、2m、2.5m、3m礦用提升機剎車制動裝置
技術參數
最大正壓力： N=61000×4（N）
設計摩擦系數： h=0.35
油缸最大工作壓力：P=6.5MPa
最大匣瓦地壓： q=80N/cm2
閘瓦允許最高溫度：T=210℃
活塞有效面積：A=138.cm2
參數
技術參數 |
單位 |
型 號 |
||||
TP1-40 |
TP1-63 |
TP1-80 |
TP1-100 |
TP1-2.5 |
||
最大正壓力 |
KN |
40 |
63 |
80 |
100 |
25 |
設計摩擦系數 |
|
0.4 |
||||
最大工作油壓 |
MPa |
6.3 |
14 |
6.3 |
||
閘瓦最大比壓 |
N/cm2 |
53 |
84 |
95 |
116 |
53 |
閘瓦允許溫度 |
℃ |
≦210 |
||||
活塞有效面積 |
Cm2 |
94 |
143.3/138 |
84.2 |
94.2 |
67 |
重量 |
Kg |
140 |
200 |
100 |
||
外形尺寸 |
mm |
490╳380╳297 |
490╳380╳297 |
515╳420╳296 |
515╳420╳296 |
490╳380╳297 |
碟簧疲勞位移 |
mm |
2 |
2.5 |
3 |
2 |
|
后置式油缸盤形制動器的優點是:結構緊湊，體積小,可調性能好，動作靈敏、重量輕、慣性小、安全程度高、通用性好等優點。成對使用時，主軸不承受軸向附加力，還可分級使用。
