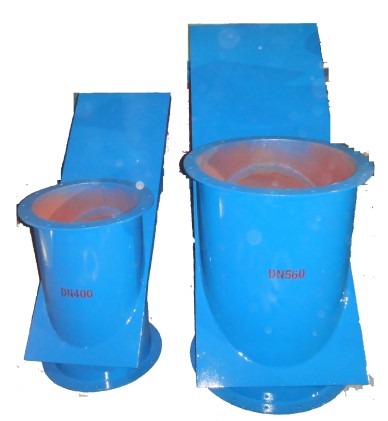

Wsgd密閉式斜插板閥
密閉式斜插板閥結構特點及用途：
主要性能：
介質流速：≤8m/s 工作溫度：≤130℃
適用介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。
該閥可水平或垂直安裝，但氣流方向必須和閥體上的箭頭方向一致，水平管道上插板應以45度順氣流安裝，在垂直管道（氣流向上）上插板以45度逆氣安裝。其公稱直徑指管道外徑值。
濰坊濰高高中壓閥門有限公司專業產品各種閥門，閘閥 截止閥 隔膜閥 蝶閥 球閥 止回閥襯氟球閥,襯氟截止閥,襯氟蝶閥,襯氟止回閥及調節閥,閘閥,截止閥,柱塞閥,電磁閥,安全閥,減壓閥等，價格低，質量好，服務更好！歡迎前來洽談��！通用網址： http://www.wfvalve.com/ 聯系人：張娜 電話：0536-8383966
RGT309密閉式斜插板閥主要外形及連接尺寸表
型 號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
DN |
100 |
125 |
140 |
150 |
180 |
200 |
210 |
220 |
250 |
280 |
300 |
350 |
D |
196 |
221 |
236 |
346 |
376 |
396 |
306 |
316 |
346 |
376 |
396 |
446 |
D1 |
156 |
181 |
196 |
206 |
236 |
256 |
266 |
276 |
306 |
336 |
356 |
406 |
N-Φd |
8-Φ10 |
8-Φ10 |
8-Φ10 |
8-Φ12 |
8-Φ12 |
8-Φ10 |
8-Φ12 |
8-Φ12 |
12-Φ14 |
12-Φ14 |
12-Φ14 |
12-Φ14 |
L |
280 |
300 |
320 |
330 |
360 |
380 |
390 |
400 |
430 |
460 |
480 |
590 |
b |
6 |
8 |
||||||||||
