ZSPQ型氣動活塞切斷閥價格_ZSPQ型氣動活塞切斷閥廠家

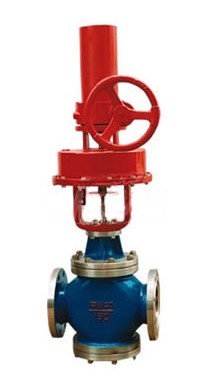

ZSPQ型氣動活塞切斷閥，由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形式，DN20閥芯為單導向，DN25~200閥芯為雙導向，具有幾個簡單，操作方便，使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。

編輯本段型號、規格

　　

類別	軟密封	硬密封
	常溫型	中溫型	高溫型	低溫型
型號	ZSPQ-40B、40K	ZSPQ-40BG、40KG	ZSPQ-40BG1、40KG1	ZSPQ-40BD、40KD
規格	DN20~200

編輯本段技術參數和性能指標

　　●切斷構主要技術參數

　　

公稱通徑mm	20	25	32	40	50	65	80	100	125	150	200
閥座直徑mm	26	43	43	52	62	79	94	115	140	166	216
額定流量系數Kv	6.5	10	15	25	40	65	100	150	260	350	540
公稱壓力MPa	4.0
行程mm	16			25		40			60
介質溫度℃	-40~150（常溫）；-40~450（中溫）；-60~550（高溫）；-250~ -60（低溫）
流量特性	兩位快開式
配執行機構	ZSD-2			ZSD-3		ZSD-5			ZSD-7
法蘭尺寸、型式	按JB/T79.2-94凹式(常、中、高溫)；按JB/T79.3-94椎槽式（低溫）
閥體材質	ZG230—450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

注：可為用戶提供GB、ANSI、JIS、DIN等法蘭結構式，其法蘭距按用戶需要確定。

　　●活塞執行機構主要技術參數

　　

型號	ZSD-2	ZSD-3	ZSD-5	ZSD-7
活塞直徑mm	150	200	300	400
有效面積㎝²	175	305	700	1245
行程 mm	16	25	40	60
進氣孔螺紋	M16×1.5	M20×1.5		M24×2
最大輸出力N	7200	12800	29300	52000
操作氣源壓力KPa	500

編輯本段性能指標

　　

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量/min	軟密封	0
	硬密封	1	3				5			7		9
切斷時間S		1~2					2~4
額定行程偏差%		+10

注：泄漏量用水做實驗

編輯本段允許壓差

　　MPa

　　

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200
允許壓差	氣開	4.0					4.0	4.0	2.8	3.5	2.4
	氣關	4.0					2.5	1.7	1.0	1.1	0.8	0.6

編輯本段可配附件

　　手輪機構、空氣過濾減壓器、電磁閥、信號回訊器（或行程開關）等。

編輯本段外形尺寸

　　●常溫型氣動活塞切斷閥外形尺寸 mm

　　

公稱通徑DN	L	H2	帶手輪				不帶手輪
			H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915			89	808		65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

●中溫型氣動活塞切斷閥外形尺寸 mm

　　

公稱通徑DN	L	H2	帶手輪				不帶手輪
			H	H1	H3	重量kg	H	H1	重量kg
20	180	53	813	447	222	43	725	359	30
25	190	111	883			52	795		39
32	210	117	895			54	807		41
40	230	131	1036	570	280	90	929	463	66
50	255	146	1066			95	969		71
65	285	181	1296	706	389	145	1132	542	101
80	310	190	1310			155	1146		111
100	355	194	1318			172	1154		128
125	425	256	1803	1022		327	1520	739	240
150	460	266	1823			356	1540		269
200	560	289	1874			464	1591		377

●高溫型氣動活塞切斷閥外形尺寸 mm

　　

公稱通徑DN	L	H2	帶手輪			不帶手輪
			H	H1	H3	H	H1
20	180	53	1018	447	222	930	359
25	190	111	1088			1000
32	210	117	1100			1012
40	230	131	1242	570	280	1135	463
50	255	146	1272			1165
65	285	181	1550	649		1443	542
80	310	190	1558			1451
100	355	194	1566			1459
125	425	256	2028	872	378	1895	739
150	460	266	2048			1915
200	560	289	2094			1961

●低溫型氣動活塞切斷閥外形尺寸 mm

　　

公稱通徑	L	H2	H3	-100℃				-200℃				-250℃
				帶手輪		不帶手輪		帶手輪		不帶手輪		帶手輪		不帶手輪
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1327	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

編輯本段主要零件材料

　　

零件名稱	材料
閥體、閥蓋	ZG230—450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
閥桿、閥芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封墊	1Cr18Ni9夾石棉板
蝸桿	45
O型密封圈	耐油橡膠
壓縮彈簧	60Si2Mn
支架	QT400-18
渦輪箱、渦輪、氣缸、軸承蓋、活塞	HT200
推桿	2Cr13
