、結構簡圖
|
 |
| 二、主要結構特點 |

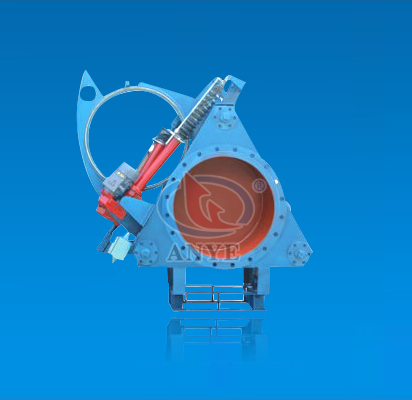

| 1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。 2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。 3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。 4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。 5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。 6、本盲板閥可現場手動操作，也可遠距離順控。 7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。 |
| 三、動作原理 |
| 1、由閥開啟到閥關閉： 夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。 2、閥門由關閉到開啟： 夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。 |
| 四、主要連接尺寸 |
 |
