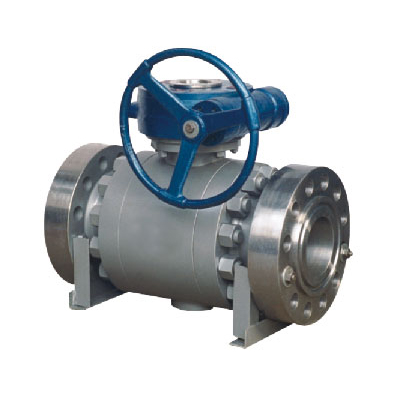

▲硬密封球閥金屬閥座的設計：
本公司生產硬密封球閥的球體表面采用先進的噴涂技術,通過對各種不同工況條件的處理,最高硬度可達HRC78。閥座密封面的處理,最高硬度可達HRC72。球體和閥座進行配對研磨,球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水,蒸汽,石油,煤炭,纖維,稠性和腐蝕性介質,以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構
金屬閥座環與球面接觸,通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時,由于彈簧負荷的作用使輔助密封膨脹,實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。
根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.
▲耐火設計：
閥門的耐火設計符合API 6FA或API 607標準,耐火試驗規范相當于ISO 10497,這類閥門目前被廣泛應用于造紙,原油,天燃氣,石化以及各類含有顆粒,易磨損,易沖蝕,易引起火災的相關工業。
執行標準：美標閥門,國標閥門執行標準
執行標準 |
||
美標 |
國標 |
|
閥門設計 |
API6D ASME16.34 |
GB12237 |
閥門-壓力溫度等級 |
ASME B16.34 |
GB12234 |
結構長度 |
ASME B16.10 |
GB12221 |
連接法蘭 |
ASME B16.34 ASME B |
GB9113 JB79 |
對焊端 |
ASME B16.25 |
GB12224 |
檢驗和試驗 |
API6D API598 |
GB/T13927 |
硬密封球閥對于不同工況條件的應用：
結構形式 |
制造范圍 |
溫度范圍 |
輔助密封 |
密封面材料 |
適用流體 |
浮 |
ASME Class ASME Class |
-29～ |
改性PTFE對蒞聚苯 |
球體,碳化鎢 |
紙漿,含固體顆粒的流體 |
閥座：STL-12 |
|||||
球體：鍍硬鉻 |
|||||
閥座：STL-6 |
|||||
-29～ |
柔性石墨 |
球體:碳化鎢 |
高溫,高腐蝕,高壓含固體顆粒的流體 |
||
閥座：STL-12 |
|||||
球體：鍍鎳鉻碳化鉻 |
|||||
閥座：STL-6 |
|||||
-29～ |
閥座與本體焊接（雙偏心,單流向） |
球體：鍍鎳鉻碳化鉻 |
|||
閥座：鍍鎳鉻碳化鉻 |
|||||
固 |
ASME Class |
-29～ |
增強PTFE氟橡膠“O”圈 |
球體:碳化鎢 |
紙漿,含固體顆粒的流體 |
閥座：STL-12 |
|||||
球體：鍍硬鉻 |
|||||
閥座：STL-6 |
|||||
-29～ |
柔性石墨 |
球體:碳化鎢 |
高溫,高腐蝕,高壓含固體顆粒的流體 |
||
閥座：STL-12 |
|||||
球體：鍍鎳鉻碳化鉻 |
|||||
閥座：STL-6 |
|||||
-29～ |
閥座與本體焊接（雙偏心,單流向） |
球體:鎳鉻碳化鉻 |
|||
手動球閥外形尺寸：
DN |
PN16(1.6MPa) |
PN25(2.5MPa) |
備注 |
||||||
L |
H1 |
H2 |
L |
H1 |
H2 |
浮 |
|||
15 |
130 |
— |
59 |
130 |
— |
59 |
|||
20 |
130 |
— |
63 |
150 |
— |
63 |
|||
25 |
140 |
— |
75 |
160 |
— |
75 |
|||
32 |
165 |
— |
85 |
180 |
— |
85 |
|||
40 |
165 |
— |
95 |
200 |
— |
95 |
|||
50 |
203 |
— |
107 |
230 |
— |
107 |
固定球 |
||
65 |
222 |
— |
142 |
290 |
— |
142 |
|||
80 |
241 |
— |
152 |
310 |
— |
152 |
|||
100 |
305 |
— |
178 |
350 |
— |
178 |
|||
125 |
356 |
— |
252 |
381 |
— |
252 |
|||
150 |
394 |
— |
272 |
403 |
— |
272 |
|||
200 |
457 |
— |
342 |
502 |
— |
342 |
|||
200 |
457 |
— |
398 |
502 |
— |
398 |
固 |
||
250 |
533 |
335 |
495 |
568 |
335 |
495 |
|||
300 |
610 |
385 |
580 |
648 |
385 |
580 |
|||
350 |
686 |
430 |
625 |
762 |
430 |
625 |
|||
400 |
762 |
470 |
720 |
838 |
470 |
720 |
|||
500 |
914 |
590 |
840 |
991 |
590 |
840 |
|||
600 |
1067 |
700 |
1050 |
1143 |
700 |
1050 |
|||
700 |
1245 |
780 |
1150 |
1346 |
780 |
1150 |
|||
DN |
PN40(4.0MPa) |
PN64(6.4MPa) |
備注 |
||||||
L |
H1 |
H2 |
L |
H1 |
H2 |
浮 |
|||
15 |
130 |
— |
59 |
165 |
— |
59 |
|||
20 |
150 |
— |
63 |
190 |
— |
63 |
|||
25 |
160 |
— |
75 |
216 |
— |
75 |
|||
32 |
180 |
— |
85 |
229 |
— |
85 |
|||
40 |
200 |
— |
95 |
241 |
— |
95 |
|||
50 |
230 |
— |
107 |
292 |
— |
107 |
固定球 |
||
65 |
290 |
— |
142 |
330 |
— |
142 |
|||
80 |
310 |
— |
152 |
356 |
— |
152 |
|||
100 |
350 |
— |
178 |
432 |
— |
178 |
|||
125 |
381 |
— |
252 |
508 |
— |
252 |
|||
150 |
403 |
— |
272 |
559 |
— |
272 |
|||
200 |
502 |
— |
342 |
660 |
— |
398 |
|||
250 |
568 |
335 |
495 |
787 |
335 |
445 |
|||
300 |
648 |
385 |
580 |
838 |
385 |
515 |
|||
350 |
762 |
430 |
625 |
889 |
430 |
550 |
|||
400 |
838 |
470 |
720 |
991 |
470 |
615 |
|||
500 |
991 |
590 |
840 |
1194 |
590 |
810 |
|||
600 |
1143 |
700 |
1050 |
1397 |
700 |
845 |
|||
700 |
1346 |
780 |
1150 |
1700 |
780 |
1089 |
|||
DN |
Class 150 |
Class 300 |
備注 |
||||||
L |
H1 |
H2 |
L |
H1 |
H2 |
浮 |
|||
1/2″ |
108 |
— |
59 |
140 |
— |
59 |
|||
3/4″ |
117 |
— |
63 |
152 |
— |
63 |
|||
1″ |
127 |
— |
75 |
165 |
— |
75 |
|||
11/2″ |
165 |
— |
85 |
190 |
— |
95 |
|||
2″ |
178 |
— |
95 |
216 |
— |
107 |
固定球 |
||
21/2″ |
190 |
— |
107 |
241 |
— |
142 |
|||
3″ |
203 |
— |
142 |
283 |
— |
152 |
|||
4″ |
229 |
— |
152 |
305 |
— |
178 |
|||
5″ |
356 |
— |
178 |
381 |
— |
252 |
|||
6″ |
394 |
— |
252 |
403 |
— |
272 |
|||
8″ |
457 |
— |
272 |
502 |
— |
342 |
|||
8″ |
457 |
— |
342 |
502 |
— |
398 |
固 |
||
10″ |
533 |
335 |
495 |
568 |
335 |
495 |
|||
12″ |
610 |
385 |
580 |
648 |
385 |
580 |
|||
14″ |
686 |
430 |
625 |
762 |
430 |
625 |
|||
16″ |
762 |
470 |
720 |
838 |
470 |
720 |
|||
20″ |
914 |
590 |
840 |
991 |
590 |
840 |
|||
24″ |
1067 |
700 |
1050 |
1143 |
700 |
1050 |
|||
28″ |
1245 |
780 |
1150 |
1346 |
780 |
1150 |
|||
DN |
Class 400 |
Class 600 |
備注 |
||||||
L |
H1 |
H2 |
L |
H1 |
H2 |
浮 |
|||
1/2″ |
165 |
— |
59 |
165 |
— |
59 |
|||
3/4″ |
190 |
— |
63 |
190 |
— |
63 |
|||
1″ |
216 |
— |
75 |
216 |
— |
75 |
|||
11/2″ |
241 |
— |
95 |
241 |
— |
95 |
|||
2″ |
292 |
— |
107 |
292 |
— |
107 |
固定球 |
||
4″ |
406 |
— |
178 |
432 |
— |
178 |
|||
6″ |
495 |
250 |
300 |
559 |
250 |
300 |
|||
8″ |
597 |
294 |
374 |
660 |
294 |
374 |
|||
10″ |
673 |
370 |
445 |
787 |
370 |
445 |
|||
12″ |
762 |
420 |
515 |
838 |
420 |
515 |
|||
14″ |
826 |
460 |
550 |
889 |
460 |
550 |
|||
16″ |
902 |
505 |
615 |
991 |
505 |
615 |
|||
20″ |
1054 |
630 |
810 |
1194 |
630 |
810 |
|||
24″ |
1232 |
685 |
845 |
1397 |
825 |
1010 |
|||
28″ |
1397 |
860 |
1087 |
1549 |
970 |
1180 |
|||
