刮板輸送機常用鏈輪組件點的作用

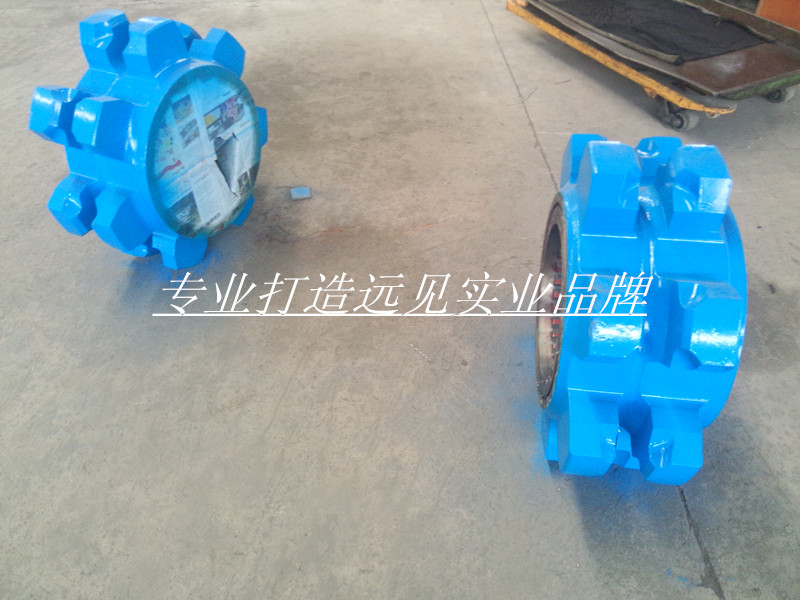

下面有洛陽遠見礦山 設備有限公司負責人侯明偉先生、講解鏈輪組件18637962801、作用特點鏈輪組件主要由鏈輪和連接滾簡組成，它足刮板輸送機的重要傳動部件。刮板鏈由鏈輪驅動運行，鏈輪軸是整個輸送機承受扭矩最大的零件。刮板輸送機的運輸能力愈大，鋪設長度愈長，鏈輪傳遞的力矩也愈大。這就要求鏈輪既要具有較高的強度和耐磨性能，又要具有韌性，能夠承受工作中脈動載荷和附加沖擊載荷，所以，鏈輪應選用優質鋼材制造。為了使刮板鏈與鏈輪正確嚙合運行，減少磨損，延長使用壽命，要求鏈輪有合理的幾何尺士和較高的加工精度。滾筒使2個鏈輪聯成一體，它只傳遞扭矩，不與刮板鏈嚙合摩擦，一般均用ZG45Mn鋼制造。

SGB-620/40T.SGB-630/150C型及SGB-620/80T.SGB-630/220.SGB-630/132型刮板輸送機鏈輪組件的結構兩端有2個七齒鏈輪2，通過內花鍵孔分別與盲軸1和減速器輸出軸的滑鍵連接（減速器輸出軸軸端的內側是花鍵，外側是平鍵）。2個剖分式連接滾筒3扣合在一起，用8個螺栓5緊固。滾筒兩邊的扣環分別扣在鏈輪的環槽內，防止軸向竄動并起密封作用。安裝時必須保鏈輪的輪齒在相同的相位角上，以保證與刮板鏈正常嚙合運行。軸裝在無傳動側機頭架的側板上，配合減速器的輸出軸共同支撐鏈輪組件。

中雙鏈用的鏈輪組件結構整體連接筒與鏈輪焊接成一體，兩端的內花鍵分別與減速器輸出軸和肓軸連接。這種結構拆裝維修都很方便。鏈輪用優質鋼鑄造或鍛造后調質處理，鏈窩和齒形經淬火處理。為保證鏈輪質景，輕型刮板輸送機鏈輪的使用壽命應不低于1年；中、重型刮板輸送機鏈輪的使用壽命應不低于1年半。鏈輪簡介 鏈輪(sprocket) liànlún [sprocket wheel]∶帶嵌齒式扣鏈齒的輪子，用以與節鏈環或纜索上節距準確的塊體相嚙合 [chain wheel]∶一種實心或帶輻條的齒輪,與（滾子）鏈嚙合以傳遞運動 鏈輪的應用：被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等 鏈輪參數計算公式： 分度圓直徑:d=p/sin180°/z p=節距可查表 z=齒數 齒頂圓（外徑）:D=p×(0.54+cot180°/z) 給你常用鏈輪節距你自已算算，不明白再問我 3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05 3分 4分 5分 6分 分度圓直徑：d=p/sin（180°/z） 齒頂圓直徑：dmax=d+1.25p-d1 dmin=d+（1-1.6/z）p-d1 齒根圓直徑：df=d-d1 注：p 鏈條節距 z 鏈輪齒數 d1

620/630/740/764/800鏈輪軸組、主營630-1400鏈輪組件別名也叫鏈輪軸組是綜采刮板機機頭部分的重要組成部分，在煤炭開采中，鏈輪通過減速機帶動，鏈條帶動刮板在中部槽中運行，從而達到運輸煤炭等物料的目的。由于鏈條不斷的與鏈輪體接觸，鏈輪的鏈輪齒部分很容易磨損，鏈輪齒磨損后，很容易造成刮板機跳鏈等故障 。綜采鏈輪，鏈輪軸組采用42CrMo或者45CrMnMo材質鍛打加工而成，適用于綜采刮板輸送機，鏈輪要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷，鏈輪齒面淬火硬度HRC50-55，淬硬層深度10mm。 該鏈輪體是綜采鏈輪組件的一部分，位于綜采刮板輸送機的傳動部部分，具有耐磨耐腐蝕等優點，通過輸送機的鏈條、刮板等連接，然后不斷運轉達到運輸煤炭等物料的目的。
