一.設備的主要用途

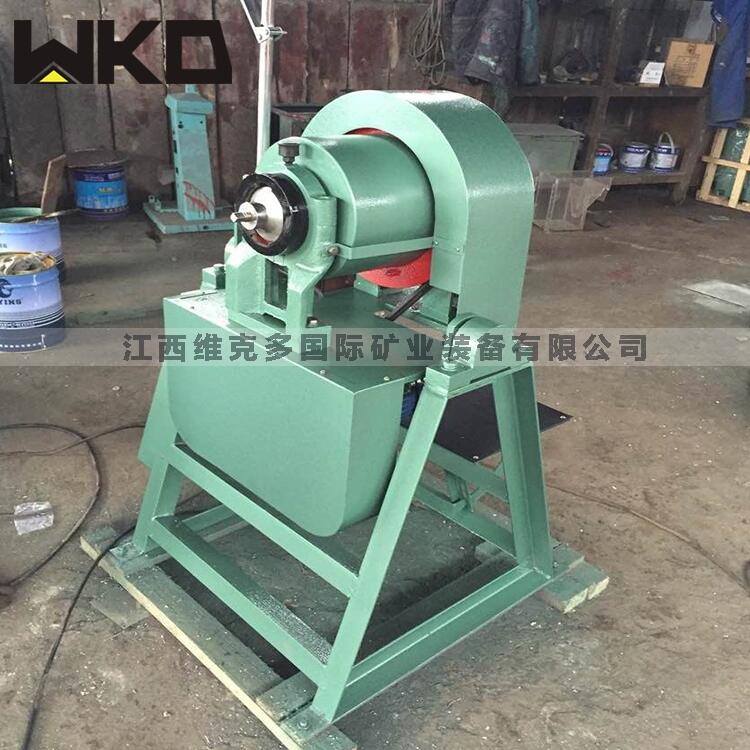

xmb—φ200×240棒磨機（也稱xmb—φ200×240棒磨機），適用于實驗室濕法磨細礦石或其它物料之用，一般物料也可用作干磨�？梢詫�鋼棒與鋼球互換，作球磨機使用，也可作棒磨機使用。棒磨時，磨細產物粒度組成較為均勻，過粉碎現象較小，且效率較高。一般進行礦石可選性實驗研究和人工重砂磨細礦石時，宜采用棒磨。

二.設備主要結構說明

球墨鑄鐵筒體與大皮帶輪用螺釘聯為一體。筒體一端為開口，另一端為空心軸頸；兩端分別支承在一對托輪和一個主軸承上。主軸承座和托輪架分別裝在可轉動180°的支承板上。支承板用兩個軸承座裝在機架上。板通過回轉手把及定位板，可以從水平左右偏轉用22.5°、67.5°及90°，以完成裝礦、排礦、倒棒和充注防銹石灰水等動作。

筒體右端有給礦口塞，左端有排礦口蓋。工作時用扳手，按順時針方向擰緊壓緊螺栓，使排礦口蓋上的密封橡膠墊與筒體端面密合而起密封作用；排礦時，只需逆時針方向擰動壓緊螺栓三、四轉使蓋子向外退出6～10毫米，不用將蓋子取下即可排礦。在排礦口端安設了集漿罩。在設計工作轉速內完全消除了轉動清洗時礦漿飛濺的現象。

電機及中間軸裝在支承板下面，以便與上部的重量配置均衡。傳動的兩級皮帶每級均可調節皮帶松緊，以保證合適的磨礦工作轉速。皮帶的調整是由支承板上的t型槽滑道和中間軸板座板上的長孔分別進行。

為適應多種接礦容器的使用，折疊式接礦滑架可以上下升降使用。機器的電器均已安裝好，接上電源和地線，即可使用運轉。

排礦方式是手工，型號是xmb—φ200×240棒磨機，應用領域是實驗室，結構形式是立式，球磨機長度是短磨機，磨礦方式是干濕，規格是xmb—φ200×240棒磨機,xmb—φ240*300棒磨機.

棒磨機描述

1.設備配置平衡、合理；

2.操作自動化程度高；

3.給礦、排礦電動控制，方便迅速、傾斜角度任意設置；

4.工作噪音小。機器運轉時間任意設置，液晶屏幕菜單顯示。

5.磨細料粒度組成較均勻，過粉碎程度小，有利于改進礦石可選性實驗工作的質量。

6.機器結構緊湊。傳動機構簡單、可靠、潤滑少，維護簡便；

7.使用安裝不需基礎或工作臺，移動方便，占地面積小。磨礦效率高。磨細單位物料耗功少。

 工作原理 球墨鑄鐵筒體與大皮帶輪用螺釘聯為一體。筒體一端為開口，另一端為空心軸頸；兩端分別支承在一對托輪和一個主軸承上。主軸承座和托輪架，分別裝在可轉動180°的支承板上。支承板用兩個軸承座裝在機架上。支承板通過自控裝置，可從水平方向左右偏轉任意角度，以完成裝礦、排礦、倒球和充滿防銹石灰水等動作。

 筒體右端有給礦口塞。左端有排礦口蓋；工作時，用一專門扳手，按順時針方向擰緊壓緊螺栓，使排礦口蓋上的密封橡膠墊與筒體端面密合而起密封作用；排礦時，只需逆時針方向擰動壓緊螺栓三、四圈使蓋子向外退出6～10毫米，不用將蓋子取下即可排礦。在排礦口端安設了集漿罩。在設計工作轉速內完全消除了轉動清洗時礦漿飛濺的現象。

 電機及中間軸裝在支承板下面，以便與上部的重量配置均衡。傳動的兩級皮帶每級均可調節皮帶松緊，以保證合適的磨礦工作轉速。

  棒磨機的皮帶調整，是由支承板上T型槽滑道和中間軸座板上的長孔分別進行。

為適應多種接礦容器的使用，托盤可以上下升降使用。機器的電器均已安裝好，接上電源和地線，即可按使用要點開車運轉。
