自動配煤系統

產品簡介

配煤系統是為保證在發煤過程中 穩定、可靠.精確的按 配比完成操作的系統。在立足于先進的配煤理論采用通過配 煤電腦系統在線實時給定優化的配煤方案及配煤比例的同時. 完成操作.并實現對配煤系統的全程監控.實現廠區生產、管 理高度自動化.對于保證配煤產品質量.滿足客戶要求 提高 洗煤廠經濟效益有十分重要的意義。

■控制系統的實現過程

系統過程監控和信息管理的實現主要是由下位機PLC系統和上位機iFIX集散控制系統通過組態軟件完成: 采用OPC技術實現控制軟件與組態軟件的通信�；�于在線灰分儀的監測數據（灰分或發熱量）通過調節給 煤機變頻器頻率.實現選煤廠配煤過程的自動控制以提高配煤產品的質量及其穩定率。

■系統配置與組成

?儲煤倉

儲煤倉用來儲存待配比的原煤可設多個儲煤倉輪流使用效果好。

?流量自動調節裝置

流量自動調節裝置是位于儲煤倉底部.用來關閉儲煤倉和自動調節從煤倉流到傳送皮帶的煤的流量.由 自動控制箱、液壓站、液壓閘板、位置傳感器組成.可受中心站計算機集中控制.能夠預置或根據需要自動 調節液壓閘門的開啟位置由此開啟位置中心站計算機可以估算出煤的流量。

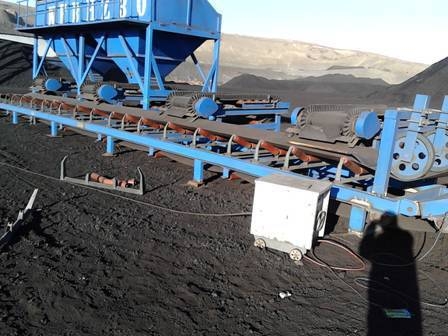

?皮帶傳送裝置

?在線灰分測試儀（內含上位機一臺）

利用紅外線可在線、實時測量煤的灰分.即雜質含量.并可以將測試結果以電壓或電流模擬量的形式上報。 分別測試原煤和混合后煤的灰分（其中原煤的灰分相對穩定.由另外的系統完成配制.其灰分值可以由操作 人員在中心控制計算機上輸入）在線灰分儀：用于監測配煤最終產品的灰分或發熱量值。

?控制系統：采用分布式控制結構。上位機可以在調度室或現場多點靈活設置：控制模塊安裝在就地 通過現場總線連接：系統可以獨立也可以與選煤廠原有集控系統相集成。

■系統應用后效果

?根據配煤目標和有關參數.自動給出配煤方案并可進行人工交互。

?針對配煤工藝的復雜性和難點采用先進控制策略實現自動配煤調節。包括：累計與瞬時灰分的雙閉環： 偏差加權平均的自適應調節.煤量的補償調節.權限或故障狀態下的自動切換等。系統狀態與參數的監視、報警、 記錄與打印。采用開放式結構平臺.便于擴展.便于與其它系統接口與集成。

?自動配煤系統主要解決目前乃至長遠的市場經濟條件下.不同用戶對煤炭品種不同的質量要求.杜絕 產品質量不合格和產品質量過剩的問題。

?系統應用可以增加產品品種.提高產品質量穩定率.具有極大的經濟和社會效益。

?自動配煤系統實施后.配煤產品的累計灰分與目標灰分的偏差可以穩定在小于0.5的區域內。瞬時灰 分的穩定率（精煤級配煤產品灰分在（X-0.5. X）之間的比率 原煤級產品灰分在（X-1. X）之間的比率 其中X為產品要求灰分）可以達到80 ~ 90%以上。

?

?
