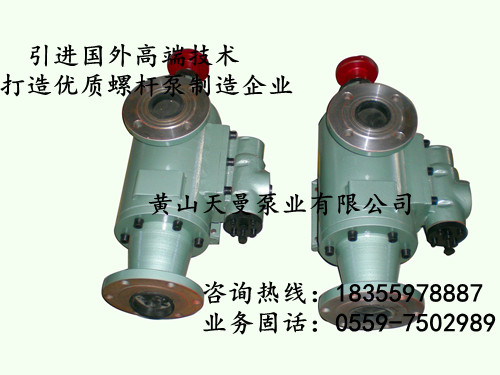

HSND系列三螺桿泵是我公司順應市場及客戶需求而專門設計研發的一種效率高、噪音低、用途廣、壽命長的產品，它特別適合黏度在380cst ~ 460cst以上無固體顆粒、無腐蝕性介質的輸送。產品按照GB/T10886-2002設計生產。
一、結構特點
1、HSND系列三螺桿泵由特殊形狀螺旋型面構成，是一種先進的定量容積泵。工作時，主動螺桿在原動機的帶動下轉動，其運動的密封腔室把液體由進口吸入并沿軸向連續無脈動的輸送到出口。在整個輸送過程中，由于密封腔的體積沒有發生變化，對所輸送的介質不壓縮，因此該泵運行平穩，噪音低、振動小，流量也穩定；
2、主、從動螺桿采用軸向低壓平衡。主、從動螺桿在運轉中處于受拉狀態，因而螺桿不易變形；從動螺桿由液壓力驅動旋轉，主、從動螺桿間無接觸，因此螺桿無磨損；
3、泵體為雙層結構，夾層可以通加熱介質對泵內介質進行加熱保溫；
4、泵進出口方向可根據用戶要求進行變換，有后進上出（基型）、上進上出、左進上出、右進上出等等（詳見代號說明），便于用戶現場配管。
5、產品結構簡單，機械效率高，維修方便，自吸能力強，使用壽命長；
二、代號說明
HSND |
H |
660 |
- |
46 |
W1 |
R |
Y |
|||||||||
|
|
|
|
|||||||||||||
產品系列代號 |
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|||||||||||
安裝方式 |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
||||||||
理論流量 |
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||
螺旋升角 |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
軸承密封形式 |
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
加熱冷卻要求 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
泵進出口方向 |
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
安裝形式：H表示為臥式安裝 F表示為支架式安裝
密封形式：N表示為軸承內置、機械密封（可省略）
W1表示為軸承外置、機械密封
加熱要求：無符號表示無需加熱，R表示加熱
進出口方向（在驅動端看）：無符號（基型）表示后進上出，
HY表示后進右出（限支架式），
H 表示后進左出（限支架式）
S表示上進上出，SY表示上進右出（限支架式）
S 表示上進左出（限支架式）
表示左進上出， Y表示左進右出（限支架式）
表示左進左出（限支架式）
Y表示右進上出，YY表示右進右出（限支架式）
Y 表示右進左出（限支架式）
HSND三螺桿泵常用標準系列 |
||||
HSND40-38 |
HSND40-46 |
HSND40-54 |
HSND80-36 |
HSND80-42 |
HSND80-46 |
HSND80-54 |
HSND120-42 |
HSND120-46 |
HSND120-54 |
HSND210-36 |
HSND210-40 |
HSND210-46 |
HSND210-54 |
HSND280-43 |
HSND280-46 |
HSND280-54 |
HSND440-36 |
HSND440-40 |
HSND440-46 |
HSND440-52 |
HSND440-54 |
HSND660-40 |
HSND660-44 |
HSND660-46 |
HSND660-52 |
HSND660-54 |
HSND940-40 |
HSND940-42 |
HSND940-46 |
HSND940-49 |
HSND940-50 |
HSND940-54 |
HSND1300-36 |
HSND1300-38 |
HSND1300-40 |
HSND1300-42 |
HSND1300-46 |
HSND1300-54 |
HSND1700-40 |
HSND1700-42 |
HSND1700-46 |
HSND2200-40 |
HSND2200-42 |
HSND2200-46 |
HSND2900-40 |
HSND2900-46 |
HSND3600-46 |
HSND5300-36 |
HSND5300-42 |
HSND5300-46 |
HSND7400-32 |
HSND7400-40 |
HSND9400-32 |
HSND9400-40 |
HSND三螺桿泵軸承內置安裝系列 |
||||
HSND40-38N |
HSND40-46N |
HSND40-54N |
HSND80-36N |
HSND80-42N |
HSND80-46N |
HSND80-54N |
HSND120-42N |
HSND120-46N |
HSND120-54N |
HSND210-36N |
HSND210-40N |
HSND210-46N |
HSND210-54N |
HSND280-43N |
HSND280-46N |
HSND280-54N |
HSND440-36N |
HSND440-40N |
HSND440-46N |
HSND440-52N |
HSND440-54N |
HSND660-40N |
HSND660-44N |
HSND660-46N |
HSND660-52N |
HSND660-54N |
HSND940-40N |
HSND940-42N |
HSND940-46N |
HSND940-49N |
HSND940-50N |
HSND940-54N |
HSND1300-36N |
HSND1300-38N |
HSND1300-40N |
HSND1300-42N |
HSND1300-46N |
HSND1300-54N |
HSND1700-40N |
HSND1700-42N |
HSND1700-46N |
HSND2200-40N |
HSND2200-42N |
HSND2200-46N |
HSND2900-40N |
HSND2900-46N |
HSND3600-46N |
HSND5300-36N |
HSND5300-42N |
HSND5300-46N |
HSND7400-32N |
HSND7400-40N |
HSND9400-32N |
HSND9400-40N |
HSND三螺桿泵軸承內置進出口反向安裝 |
||||
HSND40-38N |
HSND40-46N |
HSND40-54N |
HSND80-36N |
HSND80-42N |
HSND80-46N |
HSND80-54N |
HSND120-42N |
HSND120-46N |
HSND120-54N |
HSND210-36N |
HSND210-40N |
HSND210-46N |
HSND210-54N |
HSND280-43N |
HSND280-46N |
HSND280-54N |
HSND440-36N |
HSND440-40N |
HSND440-46N |
HSND440-52N |
HSND440-54N |
HSND660-40N |
HSND660-44N |
HSND660-46N |
HSND660-52N |
HSND660-54N |
HSND940-40N |
HSND940-42N |
HSND940-46N |
HSND940-49N |
HSND940-50N |
HSND940-54N |
HSND1300-36N |
HSND1300-38N |
HSND1300-40N |
HSND1300-42N |
HSND1300-46N |
HSND1300-54N |
HSND1700-40N |
HSND1700-42N |
HSND1700-46N |
HSND2200-40N |
HSND2200-42N |
HSND2200-46N |
HSND2900-40N |
HSND2900-46N |
HSND3600-46N |
HSND5300-36N |
HSND5300-42N |
HSND5300-46N |
HSND7400-32N |
HSND7400-40N |
HSND9400-32N |
HSND9400-40N |
HSND三螺桿泵軸承外置系列三螺桿泵 |
||||
HSND40-38W1 |
HSND40-46W1 |
HSND40-54W1 |
HSND80-36W1 |
HSND80-42W1 |
HSND80-46W1 |
HSND80-54W1 |
HSND120-42W1 |
HSND120-46W1 |
HSND120-54W1 |
HSND210-36W1 |
HSND210-40W1 |
HSND210-46W1 |
HSND210-54W1 |
HSND280-43W1 |
HSND280-46W1 |
HSND280-54W1 |
HSND440-36W1 |
HSND440-40W1 |
HSND440-46W1 |
HSND440-52W1 |
HSND440-54W1 |
HSND660-40W1 |
HSND660-44W1 |
HSND660-46W1 |
HSND660-52W1 |
HSND660-54W1 |
HSND940-40W1 |
HSND940-42W1 |
HSND940-46W1 |
HSND940-49W1 |
HSND940-50W1 |
HSND940-54W1 |
HSND1300-36W1 |
HSND1300-38W1 |
HSND1300-40W1 |
HSND1300-42W1 |
HSND1300-46W1 |
HSND1300-54W1 |
HSND1700-40W1 |
HSND1700-42W1 |
HSND1700-46W1 |
HSND2200-40W1 |
HSND2200-42W1 |
HSND2200-46W1 |
HSND2900-40W1 |
HSND2900-46W1 |
HSND3600-46W1 |
HSND5300-36W1 |
HSND5300-42W1 |
HSND5300-46W1 |
HSND7400-32W1 |
HSND7400-40W1 |
HSND9400-32W1 |
HSND9400-40W1 |
HSND三螺桿泵軸承外置進出口反向 |
||||
HSND40-38W1 |
HSND40-46W1 |
HSND40-54W1 |
HSND80-36W1 |
HSND80-42W1 |
HSND80-46W1 |
HSND80-54W1 |
HSND120-42W1 |
HSND120-46W1 |
HSND120-54W1 |
HSND210-36W1 |
HSND210-40W1 |
HSND210-46W1 |
HSND210-54W1 |
HSND280-43W1 |
HSND280-46W1 |
HSND280-54W1 |
HSND440-36W1 |
HSND440-40W1 |
HSND440-46W1 |
HSND440-52W1 |
HSND440-54W1 |
HSND660-40W1 |
HSND660-44W1 |
HSND660-46W1 |
HSND660-52W1 |
HSND660-54W1 |
HSND940-40W1 |
HSND940-42W1 |
HSND940-46W1 |
HSND940-49W1 |
HSND940-50W1 |
HSND940-54W1 |
HSND1300-36W1 |
HSND1300-38W1 |
HSND1300-40W1 |
HSND1300-42W1 |
HSND1300-46W1 |
HSND1300-54W1 |
HSND1700-40W1 |
HSND1700-42W1 |
HSND1700-46W1 |
HSND2200-40W1 |
HSND2200-42W1 |
HSND2200-46W1 |
HSND2900-40W1 |
HSND2900-46W1 |
HSND3600-46W1 |
HSND5300-36W1 |
HSND5300-42W1 |
HSND5300-46W1 |
HSND7400-32W1 |
HSND7400-40W1 |
HSND9400-32W1 |
HSND9400-40W1 |
四、選型步驟及注意事項
1、首先要準確了解泵的實際工作參數，如壓力、流量、介質的工作溫度及介質在工作溫度下的粘度、介質有無潤滑性、腐蝕性等；
2、根據介質在工作溫度下的粘度初步選擇泵的轉速，一般粘度小于300mm2/s，選擇n=1450r/min比較適合，當粘度大于300mm2/s，請慎重考慮泵的必需汽蝕余量，以免泵產生振動；
3、從泵的性能表上，按所需流量、壓力等參數初步選擇泵的規格；
4、從泵的必需汽蝕表（P15）上，根據泵的規格、轉速、粘度查出泵的必需汽蝕余量
NPSHr值；
5、如果泵的必需汽蝕余量NPSHr值小于管道裝置的汽蝕余量NPSHa值，那么泵選型正確；如果泵的必需汽蝕余量NPSHr值大于管道裝置的汽蝕余量NPSHa值，則要選擇大一檔的泵或是降低轉速，并重新校合NPSHr值。
NPSHr ≤ NPSHa+K（一般情況安全裕度 K取0.3—0.5m）
6、選定泵的規格后，在對應的粘度下，從表中查出此規格泵在工作壓力下△P下的流量與軸功率N1，選配電機功率N2，N2 ≥ K·N1。
N1（Kw） |
≤5 |
5＜N1≤10 |
10＜N1≤50 |
＞50 |
K |
1.25 |
1.2 |
1.15 |
1.1 |
一、 7、用戶選定泵后，根據泵的規格與電機的機組配套尺寸進行基礎施工設計，進出口管道必須與泵的進出口相匹配。
8、如果您需要，我們技術部可替您選型，您須提供以下數據
泵的工作流量 Q
介質工作溫度 T
泵的進口壓力（或真空度） P1
泵的出口壓力 P2
工作溫度下介質的粘度 v
介質的特性
配套要求
性能參數表下載：
三螺桿泵組材質用料組合用途說明：
按輸送介質物理化學性質的不同，泵材料有不同的材料組合，以下零部件材料列表供參考：
材料組合代碼 |
泵 體 |
襯 套 |
主 桿 |
從 桿 |
適用范圍 |
Code of materials mix |
Pump Casing |
Insert |
Drining screw |
Driven screw |
applicability |
W1 |
HT200 |
稀土銅鉬球鐵 |
40Cr |
40Cr |
中低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W2 |
HT200 |
ZL109 |
16MnCrS5 |
16MnCrS5 |
低壓輸送潤滑性好，粘度適當的液體，如潤滑油，液壓油，汽輪機油等。 |
W3 |
QT450-10 |
ZL109 |
16MnCrS5 |
16MnCrS5 |
中低壓輸送潤滑性好，粘度適當的液體，如潤滑油，滑油，液壓油等。 |
W5 |
QT450-10 |
稀土銅鉬球鐵 |
16MnCrS5 |
16MnCrS5 |
中低壓輸送潤滑性較差，粘度適當的液體，如燃油，重油等。 |
W21 |
HT200 |
ZCuSn5Pb5Zn5 |
16MnCrS5 |
16MnCrS5 |
低壓輸送潤滑性、粘度適當的液體，如潤滑油，變壓器油，汽輪機油 |
W23 |
QT450-10 |
ZCuSn5Pb5Zn5 |
16MnCrS5 |
16MnCrS5 |
中低壓輸送潤滑性較差，粘度適當的液體，如重油，柴油，燃油等。 |
W30 |
HT200 |
HT200 |
16MnCrS5 (≤280 規格) |
45 (≤280 規格) |
較低壓力下輸送潤滑性較好，或粘度適當的液體，如液壓油，潤滑油 |
45 (＞280 規格) |
LZQT400-15 (>280 規格) |
較低壓力下輸送潤滑性較好，或粘度適當的液體，如液壓油，潤滑油 |
|||
W31 |
HT200 |
HT200 |
16MnCrS5 |
16MnCrS5 |
較低壓力下輸送潤滑性較好，或粘度適當的液體，如液壓油，潤滑油 |
W32 |
HT200 |
耐磨鑄鐵 |
16MnCrS5 |
16MnCrS5 |
較低壓力下輸送潤滑性較好，或粘度適當的液體，如液壓油，機械油 |
W33 |
HT200 |
耐磨鑄鐵 |
16MnCrS5 |
16MnCrS5 |
較低壓力下輸送潤滑性較好，或粘度適當的液體，如液壓油，機械油 |
W34 |
HT200 |
ZQSn10-1 |
16MnCrS5 |
16MnCrS5 |
特殊場合中低壓輸送潤滑性較差，粘度較低的液體，如燃油，重柴油。 |
W35 |
HT200 |
耐磨鑄鐵 |
38CrMoAI |
38CrMoAI |
特殊場合中低壓輸送潤滑性較好，粘度適當的液體，如液壓油等。 |
W36 |
HT200 |
ZQSn10-1 |
38CrMoAI |
38CrMoAI |
特殊場合中低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W37 |
HT200 |
ZQSn10-1 |
45 |
LZQT400-15 |
中低壓輸送潤滑性好，粘度適當的液體，如潤滑油、液壓油等。 |
W29 |
20(焊接件) |
ZCuSn5Pb5Zn5 |
38CrMoAL |
38CrMoAL |
用于有特殊要求的場所 |
二、 應用行業列舉
●在供熱采暖設備、燃油系統、燃燒器系統、鍋爐供熱系統、火力發電廠中用做燃油噴油噴燃，柴油，燃油供應和輸送泵，裝車泵，卸油泵，倒灌泵。
●在冶金鋼鐵廠行業用作潤滑系統潤滑泵，在液壓系統中作供油泵、液壓泵，在燃燒系統中作噴燃泵，在油庫作輸送倒灌泵。
●在機械機器潤滑，齒輪傳動潤滑，大型油膜軸承供油循環冷卻系統做供液泵，供油泵，增壓油泵，循環泵，潤滑油泵和遙控馬達泵，三螺桿油泵裝置。
●液壓電梯升降機工業中液壓傳動裝置上用做液壓泵，在化學化工行業用作樹脂、顏料、乳膠、油墨、油漆、甘油、石蠟的輸送泵。
●在石油煉油廠煉化行業用作輸送原油、重油、渣油、瀝青、焦油、乳膠液，用做高溫粘性產品的精煉流程，如瀝青、真空塔底油料以及殘余燃油裝載，輸送和供液泵。
●在油輪、貨油船舶、商船和許多戰斗艦艇的輪機艙上，港口碼頭原油管道服務以及駁船與船舶的采集、增壓和裝載中，用做輸送、增壓、燃油噴射和主機潤滑泵、主機滑油泵、潤滑油泵以及船用液壓裝置泵、船用液壓泵、錨機液壓絞車驅動泵等也廣泛使用三螺桿泵，
●在船廠/機器制造廠如分離機、增壓器、發動機等油品輸送系統、燃油處理系統、潤滑油系統、推進系統中的潤滑和液壓系統中也有廣泛的應用。
●在油田以及海洋平臺等工業領域也有廣泛的應用，輸送原油，乳膠液等，
●在食品工業中用于油脂廠、酒廠、食品廠，輸送食用油，動物油，植物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力
●在建材行業用于玻璃廠、陶瓷廠、耐火材料廠、水泥廠的爐窯中作點火油泵，重油燃料泵，
三、 關于三螺桿泵組選型配置須知及使用開機注意事項的重要說明：（供設計院和現場安裝使用維護人員參考）
1、 嚴禁無介質空轉，啟動開車前請務必加入潤滑性介質或輸送介質。
2、 嚴禁一切雜物焊渣等進入泵腔內，務必保持泵腔和管道內部的清潔度。
3、 嚴禁使用管道過濾器或Y型過濾器裝置，配置過濾器請保證過濾面積是泵進口通徑截面積的20-30倍。并依據介質的清潔度正確配置過濾網的目數。
4、 嚴禁泵的進出口管道與泵的進出口管道不匹配，管道通徑配置必須和泵的進出口通徑一致。以免發生汽蝕或無法自吸。管道過細必定導致汽蝕，從而使泵處于吃不飽的狀態下工作，導致三螺桿泵組流量壓力下降甚至是異常的振動和噪音，長時間運行還將導致卡泵和螺桿泵的嚴重損壞，
5、 三螺桿泵的安裝高度必須充分考慮泵的汽蝕條件和泵的自吸能力（汽蝕余量與介質粘度 轉速和螺桿的導程有關）
6、 由于包裝 運輸 起吊 裝卸以及管道螺栓緊固的作用可能易使泵的原出廠定位產生變化甚至嚴重錯位，所以三螺桿泵組管系配置安裝固定完畢后，一定要在啟動開車之前重新檢查三螺桿泵和電機的同軸度。
7、 嚴禁背壓啟動開機和關閉進口出口閥門的情況下啟動開機。
8、 嚴禁不符合泵旋轉標識的方向啟動旋轉。
9、 雙泵并聯必須在泵的出口和進口加單向閥，以防止介質倒流驅動三螺桿泵反轉。
10、 嚴禁隨意調整安全閥螺栓。安全閥僅作為保護泵的安全和電機功率與泵工作狀態的匹配，嚴禁作為調壓閥和溢流閥使用。
