概述：

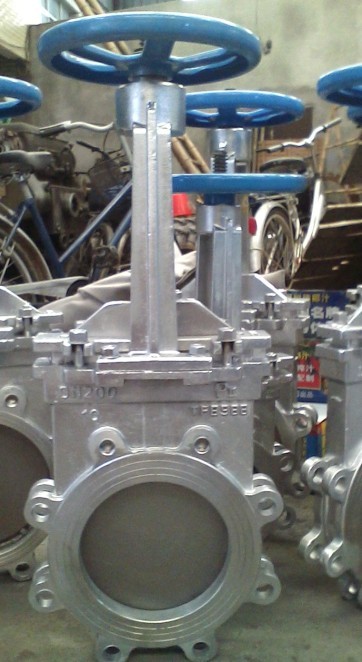

         手動高溫漿液閥PZ73W具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-550℃情況下正常工作。


     手動高溫漿液閥PZ73W適用于一般石化，食品業，水泥造紙，環保等各類別產業中各項粉粒體及漿類流體。刀形閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。


產品特點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

手動高溫漿液閥PZ73W連接方式：法蘭（4）就是pz43，對夾（7）就是pz73
手動高溫漿液閥PZ73W傳動方式：手輪，傘齒輪（5），鏈輪（4）（L），氣動（6），電動（9），液動（2），電液動(2)，手氣動切換(6S)
 　 刀型閘閥密封面材質：合金鋼，Crl3系不銹鋼（H）就是硬密封；軟密封，橡膠（X）；硬質合金（Y）；閥門材質（W）。
    手動高溫漿液閥PZ73W閥體材質：碳鋼，鑄鋼（C）；18-8系不銹鋼(p)，不銹鋼還有301,304,316等。

引用標準

設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92

手動高溫漿液閥PZ73W性能參數

型號 Z73X-2.5 Z73X-6 Z73X-10 Z73X-16
工作壓力（MPa） 0.25 0.6 1.0 1.6
適用介質 煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度（℃） ≤120
材料 閥體 鑄鋼
閘板 鉻鎳鈦不銹鋼
閥體密封圈 合成橡膠或聚四氟乙烯
閥桿 鉻不銹鋼
支架 碳素鋼
填料 聚四氟乙烯

手動高溫漿液閥PZ73W主要外形及連接尺寸
公稱通徑DN L D D1 D0 H n-M
PN6 PN10
50 48 48 125 100 180 295 4-M16
65 48 48 145 120 180 305 4-M16
80 50 50 160 135 220 330 8-M16
100 50 50 180 155 220 380 8-M16
125 50 50 210 185 240 415 8-M16
150 60 60 240 210 280 490 8-M20
200 60 60 295 265 280 550 8-M20
250 70 70 350 320 360 693 12-M20
300 70 80 400 368 400 796 12-M20
350 80 90 460 428 400 895 16-M20
400 80 120 515 482 500 1004 16-M22
450 90 120 565 532 500 1110 20-M22
500 90 130 620 585 600 1210 20-M22
600 140 140 725 685 700 1460 20-M27
700 140 140 840 800 800 1680 24-M27
800 190 190 950 905 800 1910 24-M30
900 203 203 1050 1005 800 2130 28-M30
1000 216 216 1160 1115 800 2350 28-M30
1200 254 254 1380 1325 800 2650 32-M30
