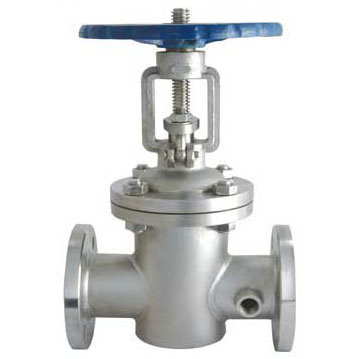

          304/316L不銹鋼夾套式保溫閘閥BZ41W-16P系列
          304/316L不銹鋼夾套式保溫閘閥BZ41W-16P系列
          產品價格:¥500(人民幣)
        1. 規格:完善
        2. 發貨地:溫州
        3. 品牌:
        4. 最小起訂量:1臺
        5. 免費會員
          會員級別:試用會員
          認證類型:未認證
          企業證件:未通過
          認證信息:未認證

          商鋪名稱:溫州水土閥業有限公司

          聯系人:汪建煒(先生)

          聯系手機:

          固定電話:

          企業郵箱:shuitufaye@163.com

          聯系地址:龍灣海濱街道海濱街道

          郵編:325024

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情
            BZ41H/W保溫閘閥主要零件材料
            零件材料 材料
            BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I
            閥體、閥造 鉻鉬鋼
            閥板 合金鋼+硬質合金 鉻鎳鈦鋼 鉻鎳鉬鈦鋼
            閥桿 合金鋼
            閥桿螺母 鋁鐵青銅
            手輪 灰鑄鐵、可鍛鑄鐵
            BZ41H/W保溫閘閥性能規范
            型號 公稱壓力   工作溫度℃ 適用介質
            強度(水)(MPa) 密封(水)(MPa) 低壓密封(空氣)(MPa)
            BZ41H-16C
            BZ41W-16P(R)
            1.6 2.4 1.8 0.6 ≤200 酸、堿類
            BZ41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 酸、堿類
            BZ41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 酸、堿類
            BZ41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 酸、堿類
            BZ41H/W保溫閘閥外形尺寸和連接尺寸
            型號 公稱通徑DN 尺寸
            L D D1 D2 b-f Z-Φd H Do
            BA41W-16P(R) 15 130 95 65 45 16-2 4-14 170 120
            20 150 105 75 55 16-2 4-14 190 140
            25 160 115 85 65 16-2 4-14 205 160
            32 180 135 100 78 18-2 4-18 270 180
            40 200 145 110 85 18-3 4-18 310 200
            50 250 160 125 100 18-3 4-18 358 240
            65 265 180 145 120 18-3 4-18 373 240
            80 280 195 160 135 20-3 8-18 435 280
            100 300 215 180 155 20-3 8-18 500 300
            125 325 245 210 185 22-3 8-18 614 320
            150 350 280 240 210 24-3 8-23 674 360
            200 400 335 295 265 26-3 12-23 818 400
            250 450 405 355 320 30-3 12-25 969 450
            300 500 460 410 375 30-4 12-25 1145 560


            型號 公稱通徑DN 尺寸
            L D D1 D2 D6 b-f Z-Φd H
            BA41W-40P(R) 15 130 95 65 45 40 16-2 4-14 135
            20 150 105 75 55 51 16-2 4-14 190
            25 160 115 85 65 58 16-2 4-14 205
            32 180 135 100 78 66 18-2 4-18 270
            40 200 145 110 85 76 18-3 4-18 310
            50 250 160 125 100 88 20-3 4-18 371
            65 280 180 145 120 110 22-3 8-18 39
            80 310 195 160 135 121 22-3 8-18 455
            100 350 230 190 160 150 24-3 8-23 551
            125 400 270 220 188 176 28-3 8-25 628
            150 450 300 250 218 204 30-3 8-25 708
            200 550 375 320 282 260 38-3 12-30 885
            250 650 445 385 345 313 42-3 12-24 960


            型號 公稱通徑DN 尺寸
            L D D1 D2 D6 b-f Z-Φd H
            BA41W-64P(R) 15 130 105 75 55 41 18-2 4-14 140
            20 150 125 90 68 51 20-2 4-18 195
            25 160 135 100 78 58 22-2 4-18 210
            32 180 150 110 82 66 24-2 4-23 280
            40 200 165 125 95 76 24-3 4-23 328
            50 250 175 135 105 88 26-3 4-23 390
            65 280 200 160 130 110 28-3 8-23 410
            80 310 210 170 140 121 30-3 8-23 485
            100 350 250 200 168 150 32-3 8-25 590
            125 400 295 240 202 176 36-3 8-30 688
            150 450 340 280 240 204 38-3 8-34 768
            200 550 405 345 300 260 44-3 12-34 972
            250 650 470 400 350 313 48-3 12-41 1059
            產品外形及結構尺寸示意圖
