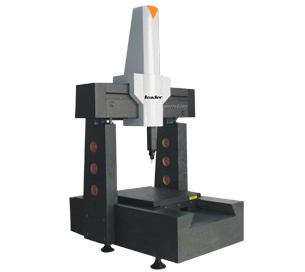

最高精密自動三坐標測量機技術之集大成者-Metroking系列 ·采用全花崗巖結構、有限元分析、固定龍門式設計從而使測量機整體保持了高穩定性與高可靠性。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
·集合多年高精度測量機研發與生產經驗，經過各行業不同的應用驗證，其無與倫比的精度穩定性堪稱高精度的典范，可滿足精密零部件檢測與高精度曲面掃描、計量室以及標準檢具的檢定。 ·采用進口氣動系統，Z軸氣動平衡，可靠、平穩提高定位精度，三級精密過濾系統，超高過濾精度，確保導軌長壽命，進口高柔 ·全花崗巖橫梁、整體基座、立柱工作臺、Z軸形成整機全封閉框架結構，具有高穩定性、不易變形、熱穩定性高等特點。 ·Y軸采用高精度整體雙燕尾導軌、三軸均為中心驅動、高分辨率光柵尺中心安裝使各軸運動的俯仰、偏擺得到最大限度抑制，且產生最小的阿貝誤差。 ·可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭、LV系列高分辨率CCD數字光學影像測頭實現高精度復雜曲面高速掃描（逆向工程）、微小尺寸高精度非接觸測量等任務。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Metroking系列性能指標
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型號 |
行程范圍(mm) |
精度指標 | 主機外廓尺寸(mm) |
允許工件尺寸(mm) | |
| X×Y×Z | MPEE (μm) |
MPEP (μm) | Lx×Ly×Lz | Wx×Wy×Wz | |
NCF553 |
500×500×300 |
1.1+L/400 | 1.4 | 1600×1400×2550 |
600×600×400 |
NCF564 |
500×600×400 |
1.2+L/400 | 1.5 | 1600×1600×2750 |
600×700×500 |
| NCF574 | 500×700×400 | 1.2+L/400 | 1.5 | 1600×1800×2750 | 600×800×500 |
| NCF584 | 500×800×400 | 1.2+L/400 | 1.5 | 1600×2000×2750 | 600×900×500 |
| NCF565 | 500×600×500 | 1.2+L/400 | 1.5 | 1600×1600×2950 | 600×700×600 |
| NCF575 | 500×700×500 | 1.2+L/400 | 1.5 | 1600×1800×2950 | 600×800×600 |
| NCF585 | 500×800×500 | 1.2+L/400 | 1.5 | 1600×2000×2950 | 600×900×600 |
| NCF686 | 600×800×600 | 1.2+L/400 | 1.5 | 1700×2000×3150 | 700×900×700 |
| NCF6106 | 600×1000×600 | 1.2+L/350 | 1.5 | 1700×2400×3150 | 700×1100×700 |
| NCF8106 | 800×1000×600 | 1.2+L/350 | 1.5 | 1900×2400×3150 | 900×1100×700 |
| NCF10126 | 1000×1200×600 | 1.5+L/350 | 1.8 | 2100×2800×3150 | 1100×1300×700 |
| NCF12156 | 1200×1500×600 | 1.5+L/350 | 1.8 | 2300×3400×3150 | 1300×1600×700 |
| NCF10128 | 1000×1200×800 | 1.5+L/350 | 1.8 | 2100×2800×3350 | 1100×1300×900 |
| NCF10158 | 1000×1500×800 | 1.8+L/350 | 1.9 | 2100×3400×3350 | 1100×1600×900 |
NCF12158 |
1200×1500×800 |
1.8+L/350 | 1.9 | 2300×3400×3350 |
1300×1600×900 |
