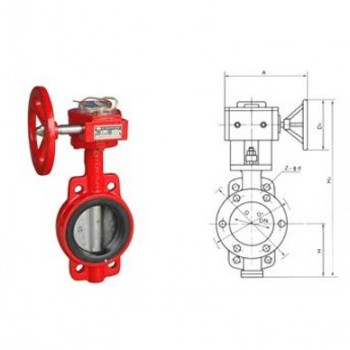

ZSFD型消防信號蝶閥

產品用途：

信號碟閥系列是消防工程中ZS系列自動噴水滅水系統的控制閥，是一種蝸輪傳動對夾式帶有開啟閉信號，裝置的碟閥，具有顯示滅火裝置水源啟閉狀態功能。該產品具有結構簡單、操作簡便、重量輕、密封性能好、開閉靈、啟閉顯示位置準確、可靠、防潮等特點。

原理：

該碟閥屬偏心，垂直板式密封，對夾式結構，采用蝸輪、蝸輪傳動，旋轉手輪時，凸輪隨之轉動。按預定位置將信號裝置上觸頭壓下或放開。相應輸出“通”、 “斷”電信號，顯示碟閥的啟閉狀態，指示板與管道平行為全開，與管道垂直為全關位，手輪按順時方面方向旋轉由開到關，反之，閥門由關到開。

用途：

該碟閥主要適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送到消防檢測中心，可以顯示出閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅水功能。也可作為給排水系統管理上的控制閥。
