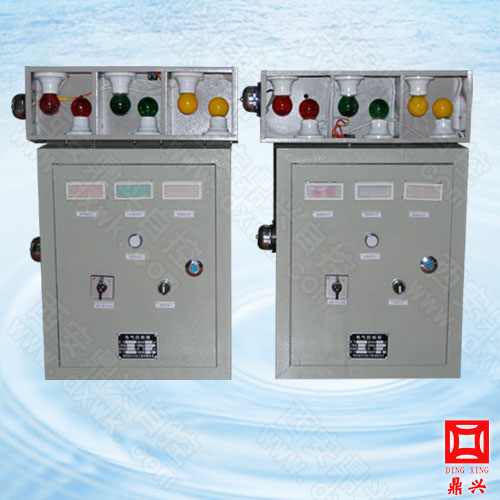

通風信號控制箱AC;信號箱AS；通信箱TF1.2;呼叫按鈕（防護型）；人防通風方式信號控制箱，人防控制箱，人放控制箱尺寸 ，人防設備價格，地下通風方式信號控制箱，地下商場通風控制箱 ，地下工程（人防）專用裝置
1.外型尺寸 ：400 *500 *200 mm

2.信號控制箱裝置組成 ：本控制箱裝置由指揮端通型信號控制箱和接收端若干信號箱組成，控制箱有6路及12路輸出兩種。由于指揮端也有一信號輸入，并采用統一信號參數，因此本裝置既可用于單獨工事的通風方式信號系統，亦可用于人防區片工事群中組成分級信號系統，實現區片戰時統一指揮運行。

3.人防控制箱特點 ：
A、具有發訊監視功能，可及時發現信號傳輸故障；
B、具有接收端回復信號，能及時掌握各值班崗位的執行情況；
C、可進行系統自檢和試驗，便于維護管理；
D、通用性強，系統可任意擴展，適用于各種規模的人防工事和區片。
4.用途 ：地下工程（人防）專用裝置，用于戰時工事不同防護通風方式轉換的指令傳送和報警信號顯示。

注：
1、通風方式信號控制箱，一般設在防化通信值班室內。
2、AS1~ASn：通風方式信號指示燈箱，分別高在戰時進風房、排風機房、柴油發電機房、電站控制室、人員出入口（連通口）最里一道密閉門內側及其他需要設置的地方。數量由單項工程設計決定。
3、圍線框內音響信號按鈕應安裝在主要出入口的第一道防護密閉門外側。音響信號按鈕應具有防護功能。
4、圍線框內的P1~Pn、PG1~PGn、PR1~PRn、PY1~PYn安裝在各通風方式信號箱內。
應用設計案例：人防地下室設計說明
一. 工程概況
本工程防空地下室設置于地下室一層，人防建筑面積為
地下人防為戰時六級人防二等人員掩蔽所。
二. 設計依據:
《人民防空地下室設計規范》
《人民防空工程設計防火規范》
《低壓配電設計規范》
國家現行的其他有關規程、規范及行業標準；
建設單位的設計任務書及設計要求
各專業提供的設計資料。
三. 設計范
人防工程的照明、動力配電及接地系統.
四. 供電電源
平時電源由地下一層配電間引一路低壓電源,由柴油發電機引一路備用電源。
人防戰時電源由室外埋地經防爆電纜井引入.
戰時應急電源采用供電，供電時間不小于三小時。容量不少于
急照明為一級負荷，其它為二級負荷。
五. 照明、動力設計:
該人防地下室的照明燈具和線路應盡量滿足平、戰兩用功能。
或臨戰前稍加改造以減少，平、戰轉換時間。
為滿足戰時要求，防護區內應采用鏈吊或線吊，不得采用吸頂、
壁裝或管吊。若平時確實不能滿足此條件，戰時一定要改裝過
來或臨戰前加裝防掉落保護網罩。防護區外的燈具不受此限制。
燈具可選用熒光燈或節能燈。熒光燈具選用節能型燈管子配式或電感式鎮流器，如配電感式鎮流器，則加電容補償，使功
率因數達。白熾燈具選用卡口燈頭。
4.戰時照明的設計標準：戰時配電、控制室150Lx，出入口100Lx，
機、風機房50Lx，人員掩蔽、除塵、濾毒洗消間、通道20Lx.
5.照明、插座分別由不同的支路供電，照明為單相兩線制，插座為單相
三線制，所有插座回路（空調插座除外）均設剩余電流動作斷路器保護。
燈具安裝高度低于時，須增加一根  標注導線根數的為兩線，插座線路未標注導線根數的為三線。
6.人員主要出入口的第一道防護門外側應設置呼喚門鈴按鈕，門鈴設于防護區內。門鈴按鈕須滿足抗爆要求，平時施工時注意在門上方預埋穿線管（SC15）。
7.由地下室內部引至密閉門外的照明線路應在防護密閉門以內單獨設熔斷器或空氣開關保護，以保證防護區外的線路被破壞時防護區內部的燈具和線路仍正常工作。
8.在戰時配電控制室內通風控制臺、風機室、防化值班室及戰時主要出口密閉門內側設置能顯示通風方式的音響信號和信號裝置。
9.所有戰時用配電箱屏設于清潔區內，壁掛底邊距地1.5m。
六. 設備安裝:
1.照明配電箱、動力控制箱安裝高度為底邊距地1.5米
2.除注明外，開關底邊距地1.3m、距門框0.2M暗裝，插座為底邊距地0.3M暗裝。
3.清潔、濾毒、隔絕三種同風方式的音響及燈光信號，設在通風機房、防化值班室及戰時主要出入口最里一道密閉門內側上方，底邊距門上方0.1M設在防化值班室內的通風方式信號控制箱，底邊距地均明裝
人防呼叫音響按鈕為防護型，底邊距地安裝。
