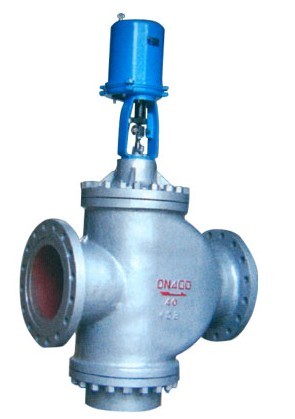

ZDLN型電子式電動雙座調節閥是3610L型電子式電動執行機構和直通雙座閥組成，電動執行機構內配有伺服系統，無須另配伺服放大器，輸入220V（AC）電源及4~20Ma（DC）信號，即可控制閥門開度，從而達到對介質的壓力、溫度、流量、液位等工藝參數的連續調節。

技術參數

　　

流量特性	直線、等百分比
介質溫度℃	-20～+200（常溫）、-20 ～+450（中溫）、-250～-60（低溫）
法蘭尺寸	鑄鐵法蘭按JB78-59 鑄鋼法蘭按JB79-59
法蘭型式	按JB77-59，鑄鐵按法蘭按光滑式，鑄鋼法蘭按凹式，低溫按榫槽式
閥體材質	公稱壓力MPa	0.6	低溫-250～-60℃、ZGICr18Ni9Ti（-196℃）、CF8M（-250℃）
1.6	常溫-20～-200℃、WCB、CF8、CF8M
4.0 6.4	常溫-20 ～-200℃、WCB、ZGICr18Ni9Ti
中溫-4～-450℃、WCB、ZGICr18Ni9Ti、CF8、CF8M
低溫-250 ～ -60℃、ZGICr18Ni9Ti（-196℃）、CF8M（-250℃）

外形尺寸

　　

公稱通徑 DN（㎜）	D	Dn	H1	-100℃	-200℃	-250℃	質量㎏
H2	H	H2	H	H2	H
25	225	270（290）	102	500	1010	700	1210	900	1410	41
32	225	300（310）	105	500	1013	700	1213	900	1413	44
40	255	310（340）	127	500	1063	700	1263	900	1463	62
50	255	340（370）	132	500	1068	700	1268	900	1468	67
65	255	380（410）	171	600	1292	800	1492	1000	1692	100
80	255	410（440）	188	600	1301	800	1501	1000	1701	112
100	255	470（500）	200	600	1305	800	1501	1000	1701	112
125	310	550（590）	250	700	1592	900	1792	1100	1992	229
150	310	600（640）	260	700	1592	900	1792	1100	1992	296
200	310	720（760）	300	700	1509	900	1792	1100	1992	471

用途

　　該產品具有動作靈敏、能源取用方便。信號傳輸迅速，同時具有不平衡力小，允許壓差大，流量系數大等特點，廣泛應用于電力、冶金、化工、輕紡等行業的自動控制系統。
