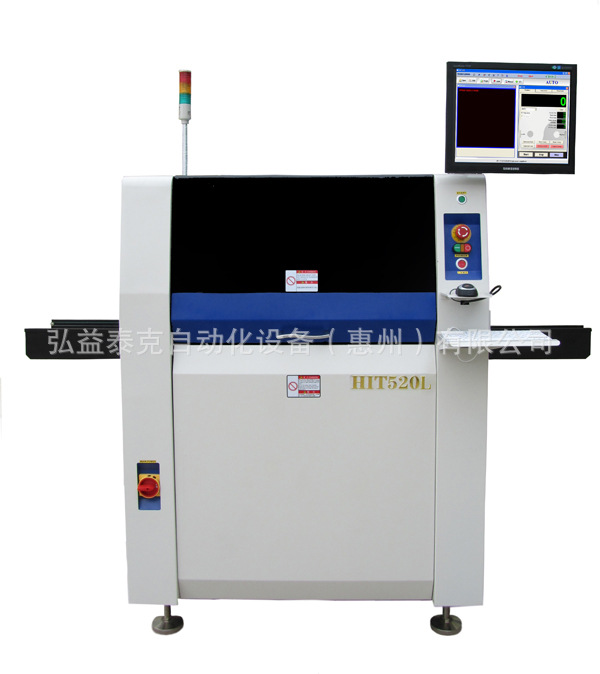

全自動錫膏印刷機HIT520L

*具備視覺識別功能，定位精確

*印刷過程高度自動化，鋼網自動移動定位

*四個Mark點同時定位，伺服馬達基板固定，印刷精準度高

*卓越的一體清洗裝置，清洗寬幅可調整

*具備頂部夾板和側邊夾板，基板雙向固定

*堅固的設計，韓國工藝傳承

*印刷實時溫度，濕度，壓力LED燈顯示

*簡單操作界面，多語言參數設置

*多尺寸基板印刷支持，0.5mm~4mm厚度隨意調節

?惠州SMT全自動錫膏印刷機廠家★質量好的全自動錫膏印刷機特點：

主要部位均為高剛性鑄造磨具制作，采用高剛性鑄件結構以保證印刷時基板變形最小化，在20kg/0.02mm以下。

1. 一體型清洗裝置
清洗裝置上端鑲嵌硅膠墊，使之與鋼網面接觸更加緊密，同時非常簡便的擦網紙更換和寬幅調整設計連同設備配備的大容量無腐蝕SUS酒精箱給用戶帶來了更多的便利。

2.印刷部自動彈力調整
刮刀頭部安裝有彈力裝置，印刷時可自動調整壓力，保證印刷性能的一致性，同時，刮刀部兩端防漏錫裝置可保證錫膏溢出及浪費最小化。

3.伺服馬達基板固定
固定基板的平行夾板用伺服馬達帶動，代替了傳統的汽缸固定，用伺服馬達的動力來固定基板，可保證印刷時基板被動推移的最小化。

4.鋼網自動移動裝置
印刷機可根據PCB的大小吧鋼網移動到最佳位置，可減少印刷平臺的移動距離，并提高印刷速度和品質。

5.精簡優化的電路系統
自行研發的高集成度控制電路板精簡了電路結構，使電路系統更優化更合理，大幅度減少了電路故障，同時更便于維護。

6.人性化設計
操作界面簡單友好，初學者一小時培訓即可操作
提供韓語，英語，中文參數設定
調整坐標參數時可簡便的用遙控調整裝置

7.堅固的機身
印刷機采用6MM的方通堅固機身

8.直連構造的印刷平臺
有直連構造的印刷平臺及4個導軌最高堅固性的印刷平臺結構。

9.高剛性刮刀架
鑄件結構的刮刀架經久不變形，仍能保證最初品質

全自動錫膏印刷機設備參數

型號：               HIT520L

重量：               1100kg

設備尺寸：           1820×1540×1424

PCB最大尺寸(mm)：   610(L)×420(W)

鋼網尺寸：           ~650×650

PCB厚度：           0.5~4

PCB最大重量：       2kg

底部零件高度：       25mm

傳送方向：           左到右/右到左

導軌寬幅調整：       平臺：自動  進/出：手動

PCB夾板：           頂部夾具，邊夾具

PCB支撐：           底部pin，支撐塊

印刷周期：           11秒

印刷時間：           17秒
