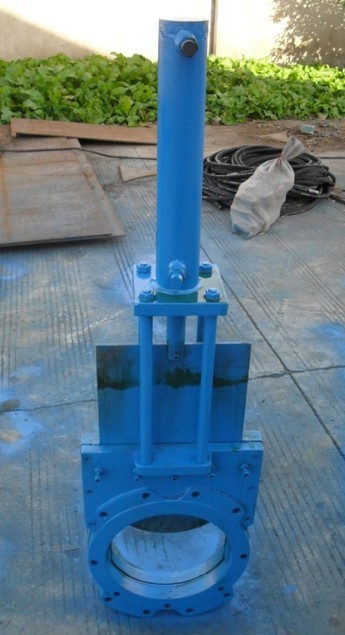

液動對夾式漿閘閥，法蘭式泥漿閥

液動對夾式漿閘閥，法蘭式泥漿閥

產品價格：￥1300（人民幣）

規格：200

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

公稱通徑DN(mm)	尺寸(mm)
公稱通徑DN(mm)	Ｌ	Ｄ1	Ｄ	Ｈ	b	Z1-Md1	Z2-φd2	缸徑(Z273-Z773)	功率(kW)
PN0.6(6) 　　　Z273X-6、Ｚ273-6、Ｚ773-6型
50	48	110	103	360	21	2-M12	2-φ14	φ50/φ63	0.75
65	48	130	130	385	21	2-M12	2-φ14	φ50/φ63	0.75
80	48	150	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	170	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	200	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	225	207	700	26	2-M16	2-φ18	φ63	1.1
200	68	280	274	907	28	2-M16	2-φ18	φ80	1.1
250	75	335	328	1082	32	4-M16	4-φ18	φ80	1.5
300	88	395	378	1261	36	4-M20	4-φ23	φ100	1.5
350	93	445	440	1417	40	6-M20	4-φ23	φ100	1.5
400	105	495	490	1570	45	6-M20	4-φ23	φ125	2.2
450	115	550	541	1750	50	8-M20	6-φ23	φ125/φ140	2.2
500	130	600	594	1910	55	8-M20	6-φ23	φ125/φ140	2.2
600	136	705	690	2230	58	8-M24	6-φ27	φ125/φ140	3
700	150	810	810	2550	65	10-M27	6-φ30	φ140/φ160	3
800	148	920	928	2842	62	10-M27	6-φ30	φ160	3
PN1.0(10) 　　　Z273X-10、Ｚ773-10型
50	48	125	103	360	21	2-M12	2-φ14	φ50/φ63	0.75
65	48	145	130	385	21	2-M12	2-φ18	φ50/φ63	0.75
80	48	160	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	180	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	210	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	240	207	700	26	2-M20	2-φ23	φ63	1.1
200	68	295	274	907	28	2-M20	2-φ23	φ80	1.1
250	75	350	328	1082	32	4-M20	4-φ23	φ80	1.5
300	88	400	378	1261	36	6-M20	4-φ23	φ100	1.5
350	93	460	440	1417	40	6-M20	4-φ23	φ100	1.5
400	105	515	490	1570	45	6-M24	4-φ27	φ125	2.2
450	115	565	541	1750	50	8-M24	6-φ27	φ125/φ140	2.2
500	130	620	594	1910	55	8-M24	6-φ27	φ125/φ140	2.2
600	136	725	690	2230	58	8-M27	6-φ30	φ125/φ140	3
700	150	840	810	2550	65	10-M30	6-φ34	φ140/φ160	3
800	148	950	928	2842	62	10-M30	6-φ34	φ160	3

概述

液動對夾式漿閘閥，法蘭式泥漿閥型號代表：

閥門類型代號：“Z”表示閘閥；

驅動形式代號：“7”表示液動；

連接形式代號：“7”表示對夾式；

結構形式代號：“3”表示單閘板；

密封面材料代號：“X”表示橡膠；

(如有疑問，請來電咨詢15888215509)

具體型號有:

Z773X-2.5，Z773X-6，Z773X-10，Z773X-16; (閥體：鑄鐵)

Z773X-2.5C，Z773X-6C，Z773X-10C，Z773X-16C; (閥體：鑄鋼)

Z773X-2.5P,Z773X-6P，Z773X-10P，Z773X-16P; (閥體：不銹鋼304/304L)

Z773X-2.5R,Z773X-6R，Z773X-10R，Z773X-16R; (閥體：不銹鋼316/316L)

液動對夾式漿閘閥，法蘭式泥漿閥主要用途：

通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制，廣泛適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工等管路上。

一主要零部件材料：

公稱壓力MPa	試驗壓力		工作溫度	適用介質
	殼體MPa	密封MPa
0.6	0.9	0.66	≤80℃	紙漿、煤漿、水、灰渣
1.0	1.5	1.1	≤80℃

(如有疑問，請來電咨詢15888215509)

二 液動對夾式漿閘閥，法蘭式泥漿閥主要性能規范：

型號		Z973X-2.5	Z973X-6	Z973X-10	Z973X-16
工作壓力(MPa)		0.25	0.6	1.0	1.6
適用介質		煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度(℃)		≤120
材料	閥體	灰鑄鐵
	閘板	鉻鎳鈦不銹鋼
	閥體密封圈	合成橡膠或聚四氟乙烯
	閥桿	鉻不銹鋼
	支架	碳素鋼
	填料	聚四氟乙烯

電液動動裝置參數：

◎機、電、液、儀一體化，實現現場控制，集中監控或自動控制。

◎無級調力，運行平穩，沖擊力小，適用于較高壓力場合。

◎節能，液壓傳動效率高達80%

◎閥門整體結構緊湊，體積小，無需液壓泵站。

◎可控制任意閥位并可鎖定。

(如有疑問，請來電咨詢15888215509)

三產品執行標準;

設計制造：JB/T 8691-98

結構長度：GB/T 15188.2-94

法蘭連接尺寸：GB/T 9113-2000

閥門檢查和試驗：GB/T 13927-92

四 液動對夾式漿閘閥，法蘭式泥漿閥產品主要外形尺寸：

Z773X-10/16(C.P.V.R)外形尺寸單位：mm

公稱通徑DN(mm)	尺寸(mm)
公稱通徑DN(mm)	Ｌ	Ｄ1	Ｄ	Ｈ	b	Z1-Md1	Z2-φd2	缸徑(Z273-Z773)	功率(kW)
PN0.6(6) 　　　Z273X-6、Ｚ273-6、Ｚ773-6型
50	48	110	103	360	21	2-M12	2-φ14	φ50/φ63	0.75
65	48	130	130	385	21	2-M12	2-φ14	φ50/φ63	0.75
80	48	150	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	170	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	200	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	225	207	700	26	2-M16	2-φ18	φ63	1.1
200	68	280	274	907	28	2-M16	2-φ18	φ80	1.1
250	75	335	328	1082	32	4-M16	4-φ18	φ80	1.5
300	88	395	378	1261	36	4-M20	4-φ23	φ100	1.5
350	93	445	440	1417	40	6-M20	4-φ23	φ100	1.5
400	105	495	490	1570	45	6-M20	4-φ23	φ125	2.2
450	115	550	541	1750	50	8-M20	6-φ23	φ125/φ140	2.2
500	130	600	594	1910	55	8-M20	6-φ23	φ125/φ140	2.2
600	136	705	690	2230	58	8-M24	6-φ27	φ125/φ140	3
700	150	810	810	2550	65	10-M27	6-φ30	φ140/φ160	3
800	148	920	928	2842	62	10-M27	6-φ30	φ160	3
PN1.0(10) 　　　Z273X-10、Ｚ773-10型
50	48	125	103	360	21	2-M12	2-φ14	φ50/φ63	0.75
65	48	145	130	385	21	2-M12	2-φ18	φ50/φ63	0.75
80	48	160	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	180	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	210	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	240	207	700	26	2-M20	2-φ23	φ63	1.1
200	68	295	274	907	28	2-M20	2-φ23	φ80	1.1
250	75	350	328	1082	32	4-M20	4-φ23	φ80	1.5
300	88	400	378	1261	36	6-M20	4-φ23	φ100	1.5
350	93	460	440	1417	40	6-M20	4-φ23	φ100	1.5
400	105	515	490	1570	45	6-M24	4-φ27	φ125	2.2
450	115	565	541	1750	50	8-M24	6-φ27	φ125/φ140	2.2
500	130	620	594	1910	55	8-M24	6-φ27	φ125/φ140	2.2
600	136	725	690	2230	58	8-M27	6-φ30	φ125/φ140	3
700	150	840	810	2550	65	10-M30	6-φ34	φ140/φ160	3
800	148	950	928	2842	62	10-M30	6-φ34	φ160	3

關鍵字：液動對夾式漿閘閥，法蘭式泥漿閥
