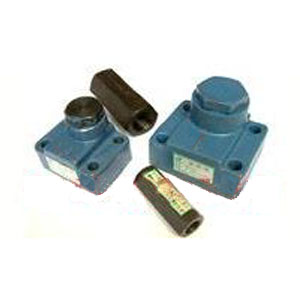

1.直通單向閥/直角單向閥概述
單向閥又稱止回閥或逆止閥，用于液壓系統中，防止油液反向流通。單向閥按其進口油流和出口油流的方向來分：有直通式、直角式兩種。閥芯開啟有0.04MPa和0.4MPa兩種。前者開啟的壓力一般用在壓力管路中，以防止油液反向流動；后者開啟的壓力一般作為背壓閥使用。單向閥可與溢流閥、減壓閥、順序閥、節流閥、高速閥等并聯組成單向溢流閥、并向減壓閥、單向順序閥、單向節流閥、單向調速閥等，以進一步發揮這些閥的功能。本系列單向閥具有流阻損失小、無泄漏、無沖擊等特點。
2.型號說明
①名稱代號：直通單向閥 ③正向開啟壓力：a－0.04MPa，b－0.4MPa
②壓力等級：H－31.5MPa ④公稱通徑：10、20、32mm ⑤連接形式：L－螺紋式
①名稱代號：直通單向閥 ②連接形式：L－螺紋式 ③公稱通徑：10、20、32mm
④壓力等級：H－31.5MPa ⑤正向開啟壓力：a－0.04～0.1MPa，b－0.2～0.4MPa
①名稱代號：直通單向閥②壓力等級：H－31.5MPa
③公稱通徑：10、20、32mm④連接形式：B－板式
3.外形尺寸
直角式單向閥 A－H10L～H32L DIF-L10H～L32H 直角式單向閥 AJ-H10B～H32B
型號 |
DN |
PN(MPa） |
基本尺寸（mm） |
|||||||
L |
L1 |
L2 |
S |
D |
D1 |
DM |
G |
|||
A-H※10L※ |
10 |
31.5 |
82 |
18 |
2.07 |
36 |
41.5 |
30 |
22×1.5 |
|
DIF-L10H※ |
75 |
16 |
- |
27 |
31 |
- |
18×1.5 |
G3/8 |
||
A-H※20L |
20 |
106 |
23 |
2.07 |
48 |
55 |
41.8 |
33×2 |
||
DIF-L20H※ |
102 |
21 |
- |
42 |
48 |
- |
27×2 |
G3/4 |
||
A-H※32L |
32 |
128 |
28 |
2.75 |
65 |
74.8 |
60 |
48×2 |
||
DIF-L32H※ |
140 |
30 |
- |
63 |
72.8 |
- |
42×2 |
G1/4 |
||
型號 |
DN |
PN(MPa） |
基本尺寸（mm） |
|||||||||||
L |
L1 |
L2 |
L3 |
L4 |
W |
W1 |
H |
H1 |
H2 |
D |
n |
|||
AJ-H10B |
10 |
72.5 |
43 |
35.7 |
- |
7.1 |
90 |
66.7 |
97 |
30 |
16 |
22 |
4 |
|
AJ-H20B |
20 |
31.5 |
94.3 |
60 |
49.2 |
- |
11.1 |
105 |
79.4 |
98.5 |
36 |
15 |
32 |
4 |
AJ-H32B |
32 |
118.1 |
84 |
67.5 |
42.1 |
16.7 |
120 |
96.8 |
123 |
45 |
16 |
40 |
6 |
|
4.訂貨說明
1) 訂貨時須寫明型號代號全稱，如：工作壓力31.5MPa，通徑為20mm的直通式單向閥：A-Ha20L
2) 如對此單向閥有特殊要求時，請同本企業商洽。
3) 本企業保留設計更改權，對修改不另行通知。
