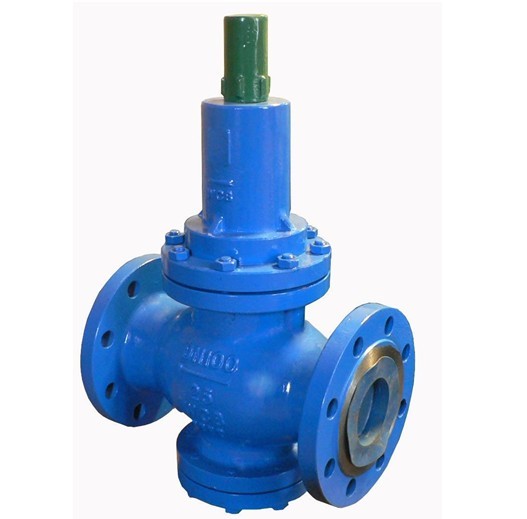

Y42X彈簧活塞式減壓閥
Y42X型減壓閥,是一種以活塞代替膜片的壓力調節閥。此膜片式提高壽命三倍以上�？趶叫￠_DN50的建議選用Y1 10和Y1 16(螺紋連接)的隔膜型減壓閥：口徑大于等于DN50的建議選用Y42X(法蘭連接)的活塞型減壓閥。該類閥門屬于可調節型減壓閥,閥后的壓力可根據需要調節,投入使用后閥后壓力始終減至并穩定在設定值,不因閥前壓力,流量的波動而改變。閥門選材優質,性能可靠,使用壽命長。
技術參數公稱壓力：1．6～6．4MPa公稱通徑：20～40 rTlm
適用介質：空氣或腐蝕·眭液
適用溫度：0～90℃
法蘭標準：GB／T17241．6 GB／T91 13
試驗標準：GB／T1 3927 APl 598
主要零件材料
零件名稱 |
材料 |
閥體,上蓋,上蓋 |
鑄鐵,球鐵,鑄鋼 |
調節彈簧 |
硅錳鋼 |
活塞 |
不銹鋼 |
缸套 |
不銹鋼 |
Y42X型彈簧活塞式減壓閥概述
本廠生產的Y42X型彈簧活塞式減壓閥適用于工作溫度0~
Y42X型直接作用彈簧薄膜式減壓閥主要技術參數和性能指標：
公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
滲漏量 |
0 |
||
工作溫度 |
|||
*：殼體試驗不包括膜片,閥蓋
Y42X型直接作用彈簧薄膜式減壓閥主要零件材料
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 |
2Cr13 |
閥瓣 |
2Cr13 |
閥桿 |
2Cr13 |
缸套 |
2Cr13/25(鍍硬鉻) |
活塞 |
2Cr13 |
O型圈 |
丁腈橡膠 |
密封圈 |
丁腈橡膠 |
膜片 |
夾織物丁腈橡膠 |
調節彈簧 |
60Si2Mn |
Y42X型直接作用彈簧薄膜式減壓閥流量系數(Cv)：
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Y42X型直接作用彈簧薄膜式減壓閥外形尺寸(PN1.0-2.5)
公稱通徑DN |
外 形 尺 寸 |
||
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
20 |
160 |
265 |
98 |
25 |
180 |
265 |
110 |
32 |
200 |
265 |
110 |
40 |
220 |
320 |
125 |
50 |
250 |
320 |
125 |
65 |
280 |
325 |
130 |
80 |
310 |
385 |
160 |
100 |
350 |
385 |
170 |
125 |
400 |
430 |
200 |
150 |
450 |
430 |
210 |
200 |
500 |
560 |
240 |
250 |
650 |
690 |
290 |
300 |
800 |
800 |
335 |
350 |
850 |
880 |
375 |
400 |
900 |
980 |
405 |
450 |
900 |
1100 |
455 |
500 |
950 |
1130 |
465 |
