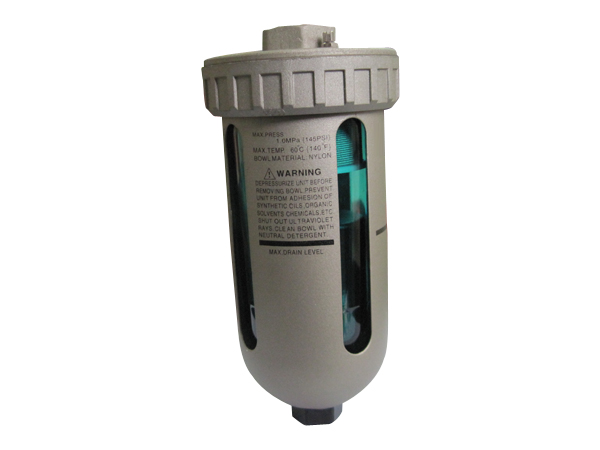

AD402浮子式自動排水器說明圖

1.前言

自動排水器用于自動排除管道低處、油水分離氣罐及各種過濾器底部等處的冷凝水。尤其適用于不便人工排污的地方，如高處、低處、狹窄處、安裝自動排水器，可防止人工排水被遺忘而造成壓縮空氣被冷凝水重新污染。

本浮子式自動排水器為常開型，性能穩定、動作可靠，自動排水時間短，噪音小，使用壽命長。

2.結構與工作原理

AD402浮子式自動排水器的結構見附圖。由上蓋、防護罩、水杯和自動排水部件組成，上蓋的接口與設備或系統冷凝水流水端連接，冷凝水經過大過濾網粗濾后流入水杯。

當水杯內無氣壓時，浮子靠自重落下，閥蓋關閉內罩的上節流孔，活塞靠彈簧壓下，活塞桿與O型圈脫開，冷凝水經過小濾網再次過濾后通過排水口排出，因而謂之“常開型”。

   當水杯內存在氣體壓力，并且氣壓大于最低作動壓力（0.15Mpa）時，活塞受氣體壓力作用，克服彈簧力及摩擦阻力上移。排水口道關閉

    當水杯內的水位升高一定位置，浮子浮力克服自重后通過杠桿使力放大后將閥蓋打開，氣壓力進入內罩活塞上腔，使活塞下移，排水口被打開排水。此時內罩腔內的壓縮氣體通過射流片的針孔形成射流噴出，加大排水口流速。故本品有排水時間段的優點。

    水位下降到一定位置，浮子所受浮力減小閥蓋落下，內罩上節留孔又被關閉，活塞上腔氣壓通過射流片針孔排泄，活塞上移排水口再次被關閉。

3.主要技術參數

保證耐壓力：                         1.5 Mpa

最高使用壓力：                       1.0 Mpa

作用壓力范圍：              0.15 Mpa -1.0 Mpa

環境及流體溫度：                       5-60℃

接管口螺紋規格：                        Rp1/2

排水口螺紋規格：                        Rp3/8

4.安裝、使用與維護

本產品必須垂直方向、排水口朝下安裝于設備或系統連接口上，并且接口必須密封，在1.0 MPa氣壓下不得漏氣處在上蓋的放氣。
