YSG系列自潔式排氣水過濾器T型、I型、II型系列

YSG系列自潔式排氣水過濾器T型、I型、II型系列

產品價格：￥1（人民幣）

規格：YSG系列自潔式排氣水過濾器T型、I型、II型系列

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

貴貫高壓閥門（上海）有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：貴貫高壓閥門（上海）有限公司

聯系人：陳勇安（先生）

聯系手機：

固定電話：

企業郵箱：gggyfm@126.com

聯系地址：上海市寶山區真大路333弄

郵編：200436

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

YSG系列自潔式排氣水過濾器T型、I型、II型系列

一、產品介紹

YSG系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該產品廣泛用語工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。

二、工作原理

水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，造成系統使用壽命及效率降低。僅在系統最高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，迅速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需要定期開啟排污閥。經過空氣和污物分離，潔凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯產生的振動，使得貼附在濾芯外側殘留物脫落，實現自潔。

三、安裝及注意事項

1、安裝時，水流方向應與設備指示方向一致；

2、最好設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；

3、過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。

四、主要技術參數

1、壓力范圍：0.6、1.0、1.6Mpa 2、適用溫度≤95℃3、排氣率：99%

4、排污率：99% 5、特殊規格可按用戶要求定制 6、法蘭連接尺寸按GB/T9119-2000

五、過濾網精度對照表

微米	200	300	400	500	600	700	800	900	1000	1600	2000
毫米	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.6	2
目數	80	60	45	32	28	24	22	20	18	12	10

六、管道系統安裝參考圖

七、規格型號與運行參數

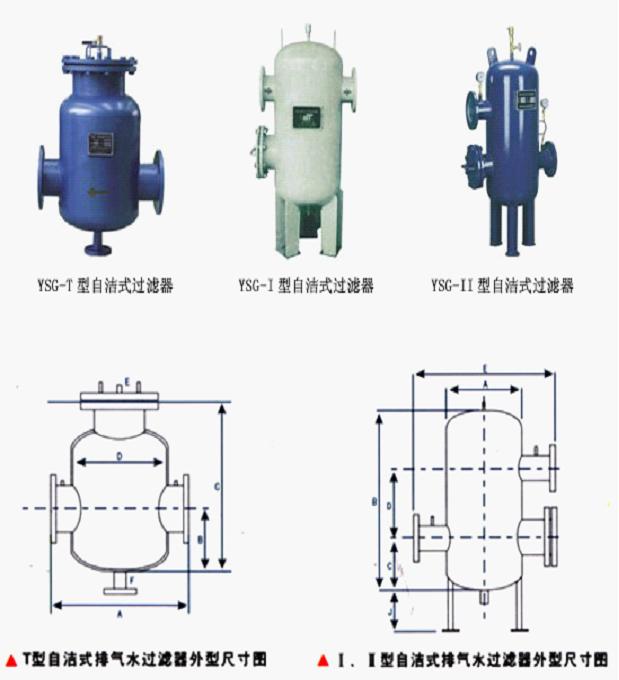

八、YSG-T型自潔式排氣水過濾器參考數據

規格型號	進出口尺寸		A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
規格型號	mm	in	A mm	B mm	C mm	D mm	E mm	F mm	流量 T/h	重量 Kg
YSG-3-1.6	80	3	460	175	450	273	15	40	15-20	62
YSG-4-1.6	100	4	520	210	540	325	15	40	25-35	85
YSG-5-1.6	125	5	580	235	620	377	15	40	45-60	114
YSG-6-1.6	150	6	640	260	700	426	15	40	60-85	165
YSG-8-1.6	200	8	720	300	800	500	15	50	90-130	230
YSG-10-1.6	250	10	780	360	1000	500	15	50	150-260	300
YSG-12-1.6	300	12	890	440	1250	600	15	50	250-400	360
YSG-14-1.6	350	14	1000	460	1350	700	15	50	450-650	440
YSG-16-1.6	400	16	1120	515	1500	800	15	50	650-900	510
YSG-18-1.6	450	18	1180	560	1600	900	15	65	900-1100	580
YSG-20-1.6	500	20	1300	620	1800	1000	15	65	1150-1500	660
YSG-24-1.6	600	24	1400	690	2100	1100	15	80	1600-2000	740

九、YSG-Ⅰ型自潔式排氣水過濾器、YSG-Ⅱ型自潔式排氣水過濾器主要尺寸：(mm)

十、

規格DN	參考流量	A	B	C	D	E	F	G	H	Ⅰ型重量(Kg)	Ⅱ型重量(Kg)
50	7-10	219	520	160	210	380	15	25	200	50	52
65	12-21	273	580	180	230	440	15	25	220	70	73
80	20-30	325	700	210	290	510	15	25	240	90	94
100	35-55	377	820	250	330	570	15	40	250	120	125
125	60-90	426	910	280	360	600	15	40	270	150	156
150	85-120	500	1020	320	410	740	15	40	270	190	197
200	130-250	600	1200	380	470	860	15	50	270	240	250
250	260-400	700	1450	450	580	980	15	50	290	320	335
300	400-650	800	1570	490	620	1090	15	50	290	450	470
350	650-900	900	1840	540	780	1290	15	65	300	640	665
400	900-1100	1000	1990	590	840	1320	15	65	300	700	730
450	1100-1500	1100	2190	640	940	1440	15	65	300	880	910
500	1500-2000	1200	2560	740	1110	1540	15	80	320	1160	1200
550	1900-2300	1200	2720	780	1150	1540	15	80	320	1240	1290
600	2200-2800	1300	2830	840	1180	1640	15	80	320	1350	1410
650	2700-3200	1300	2960	890	1220	1640	15	80	340	1400	1460
700	3100-3600	1400	3130	940	1270	1740	15	80	340	1500	1570
