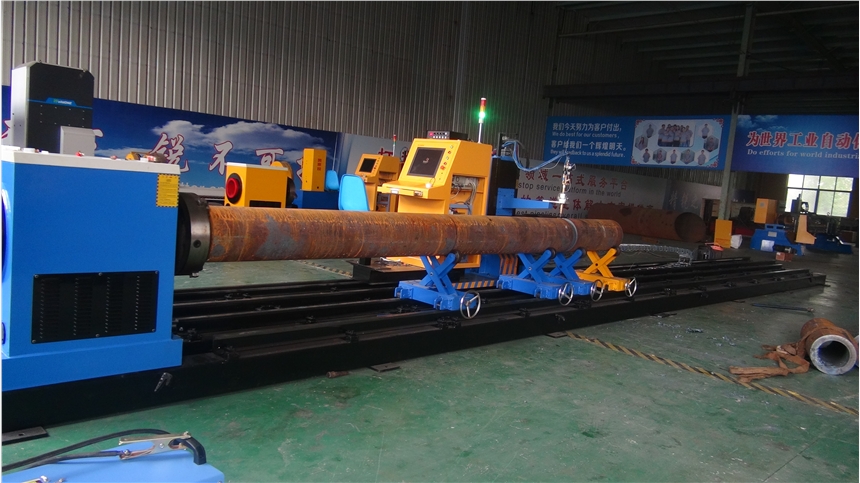

kr-xy系列相貫線切割機設備

設備特點：
 焊接機身,鑄造部件,精細加工確保設備的高精度,高穩定性,高壽命。
 加拿大專業管材優化數控系統具有，autocad版工程設計圖可直接生成cnc機床加工代碼.三維仿真操作,節點展開,超長管件分拆,管件優化等,超大的egesdxf sat和stl等軟件兼容性
應用范圍：
可切割各種碳鋼，不銹鋼等材質的管材廣泛應用于壓力容器、管材加工、網架結構、鋼結構、海洋工程、石油管道等行業
一、相貫線切割機設備用途說明
     主要用于各種管道系統的相貫線和端部的熱切割。
     適用工件材料：低碳鋼  (銅鎳管、不銹鋼管需用等離子切割)
二、相貫線切割機特點
      加拿大專業管材優化數控系統
      支持AutoCAD版工程中線模設計
      支持Tekla 三維模型
      支持管件分拆\管件優化\節點展開\左右置換等功能
      設備設計以人為本，中文界面操作簡單，設備結構先進可靠，適用于長期連續加工，運行控制穩定可       靠。
三、機器軸數及運動范圍
X軸：割炬沿管件軸向水平移動軸行程12000mm
Y軸：管件旋轉軸360°自由回轉
A軸：割炬沿管件徑向平面擺動軸±55°
B軸：割炬沿管件軸向平面擺動軸±60°
Z軸：割炬上升下降軸該軸不參加聯動行程420mm
四、該設備的工作流程：
（1）、編程
可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數，如外徑，壁厚，坡口角度，偏離，補償數據等。同時可通過其他專業軟件作無逢連接設計軟件。
（2）、管子下料
操作員在機器上啟動程序，管子用吊裝工具放置在管座上。
（3）、測量水平
操作員根據管子外徑偏差用管支撐托架調節水平。
（4）、管子鎖定
用可調節之三爪自動定心夾頭鎖定管子外徑。
（5）、開啟切割
將切割頭移動到管端進行切割，設備會自動按程序自動定位進行下一部切割，至根據編程完成所有切割程序。
