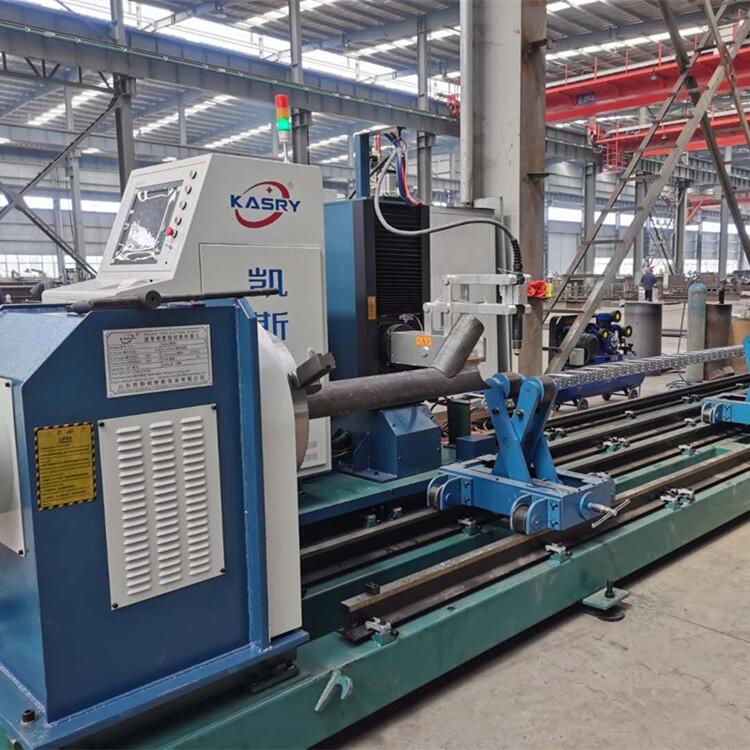

全自動圓管相貫線切割機 管道數控等離子切割機 支持海工AWS焊接工藝

全自動圓管相貫線切割機在切割時,為了保證焊接的質量和可靠性,需要預留出一定角度的坡口,有定角度坡口和變角度坡口之分.所謂定角度坡口指的就是在切割過程中,支管上各個相貫節點處的素線與支管軸線始終保持一定數值的角度.然而實踐證明,定角度坡口僅僅適用于兩管垂直對心相交或者是各個節點處的二面角都比較大的情況.因為,二面角比較大,切割出來的坡口則可能過��；而二面角比較小,等離子切割機切割出來的坡口則可能過大.這樣就會大大影響切割后焊接的質量和可靠性,同時對于壁厚不大的鋼管來說,在切割時甚至會熔斷部分坡口,導致焊接無法正常進行.所謂變角度坡口指的是在整個切割過程中,各個節點處的切割角(當相貫接頭為插入式時,切割角等于坡口角)始終隨著二面角的變化而變化,這樣切割出的坡口既均勻又可靠.當然,無論是定角度坡口還是變角度坡口,都應該盡量避免極限切割,因為在這一切割過程中,局部節點處的坡口角變化劇烈,切割后會大大降低焊接的質量和穩定性.坡口角度的計算。

數控控制界面以圖形與數據結合，操作十分簡單：操作人員只需將主管和支管的半徑，相交角度，數控有管切割機切割速度等參數輸入電腦后按動“啟動”按鈕、就能進行、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割面的質量得到保證，每次切割后的參數可保存為文件，供以后相同工件使用。
