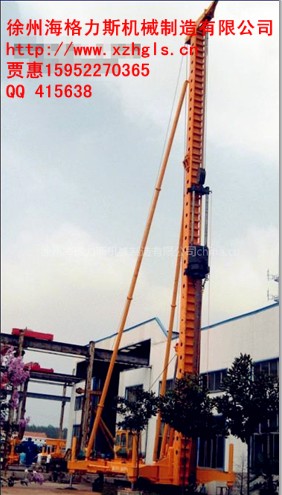

柴油錘夯擴底灌注樁機

徐州海格力斯機械制造有限公司15262166141、15952270365賈經理生產的柴油錘夯擴底灌注樁機主要用于夯擴載體樁的施工，柴油錘夯擴底灌注樁機采用液壓步履式柴油錘樁架主體結構，通過技術整合升級為柴油錘夯擴底灌注樁機。所以柴油錘夯擴底灌注樁機不僅可以打夯擴樁，另外還可以掛DD63或者DD83導桿式柴油錘打預制樁。柴油錘夯擴底灌注樁機成樁端部形成擴大頭，加大與持力層的接觸面積；柴油錘夯擴打樁機夯擴時擠密樁端土，提高樁端土承載力；柴油錘夯擴底灌注樁機拔管時用內夯管壓住外管內混凝土，樁身質量更有保證；省去混凝土樁靴，施工簡便；夯擴樁單樁承載力提高，樁數少，擠土效應弱；作為抗拔樁，抗拔力大大提高夯擴樁是用重力夯擊方法達到擴大樁端頭的目的夯擴樁施工時采用內外雙樁管，外樁管為貫通的無箍鋼管，內樁管下端封底上端與樁帽連接，內樁比外樁短100mm。內外樁管套裝后不用樁靴經錘擊共同沉人士中。施工工藝下：

1．內外樁管對準樁位。(當樁深度進人地下水位，可先在樁位處放40公斤左右的干硬性混凝士，使混凝士在外管下端形成一個100mm的混凝士阻水塞)

2．內外樁管一同沉至設計深度。

3．拔出內樁管，在外樁管內按設計參數滲入夯擴部分的混凝士。高度為H。

4．再次將內樁管插人外樁管內．上拔外樁管．高度為h。

5．錘擊內樁管，把混凝土擠出外樁管，并使內外雙管同步沉至C。

6．內樁管拔出，放入鋼筋籠，灌注樁身混凝士，再將內樁管連同柴油錘壓在混凝士面上，起拔外樁管邊拔邊壓，對樁身混凝士加壓成型。

7．成樁完畢，轉入下一樁位。如擴大端要求較大，可重復3—5工序，進行二次擴底。

柴油錘夯擴底灌注樁機

1、最大可配柴油錘型號 DD63
    2、沉管直徑 500mm
    3、單根樁長 15m
    4、沉管方式 錘擊內外管
    5、主卷揚
    單繩拉力 5T
    牽引速度 12m/min
    6、副卷揚
    單繩拉力 4T
    牽引速度 17m/min
    7、回轉角度 360°
    8、地面允許最大坡度 ≤2°
    9、移位方式 液壓步履式
    10、行走步距 1500mm
    11、外形尺寸
    工作狀態（長寬高) 12.5×4.7×24.9m
    運輸狀態（長寬高) 15.3×2.5×3.2m
    12、整機重量 36T
