一、概 述
該過濾器是除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是
提高產品純度、凈化氣體的小型設備。因此，廣泛應用于石油、化工、化纖、醫藥、食品等工業。
二、主要技術參數：
本過濾器有殼體、排污蓋、濾芯、濾網、螺柱等組成。網眼總面積是入口管道面積的3～4倍，壓差為0.05～0.15，壓力在設計有不同。
公稱直徑 ND |
φ |
L |
H1 |
H2 |
H |
排放口“ B” |
有效過濾面積 (m2) |
25 |
76 |
220 |
160 |
260 |
480 |
R1/2″ |
0.003619 |
32 |
89 |
220 |
165 |
270 |
495 |
R1/2″ |
0.003619 |
40 |
108 |
280 |
180 |
300 |
550 |
R1/2″ |
0.005718 |
50 |
133 |
280 |
180 |
300 |
550 |
R1/2″ |
0.005718 |
65 |
133 |
330 |
220 |
350 |
650 |
R1/2″ |
0.009613 |
80 |
159 |
340 |
260 |
400 |
740 |
R1/2″ |
0.01539 |
100 |
219 |
420 |
310 |
470 |
680 |
R1/2″ |
0.02464 |
150 |
273 |
500 |
430 |
620 |
1175 |
R3/4″ |
0.04866 |
200 |
325 |
560 |
530 |
780 |
1495 |
R3/4″ |
0.07858 |
250 |
426 |
660 |
640 |
930 |
1810 |
R3/4″ |
0.12005 |
300 |
478 |
750 |
840 |
1200 |
2310 |
R3/4″ |
0.16537 |

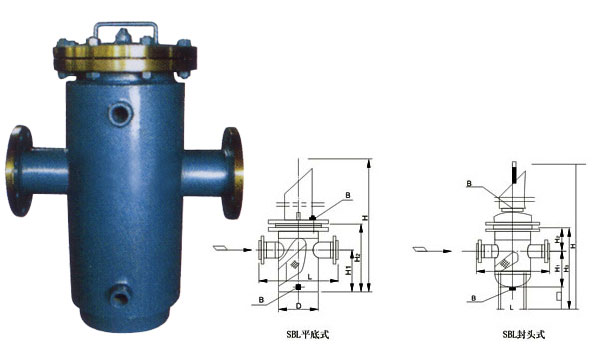

法蘭連SBL型法蘭連接直通封頭籃式過濾器
公稱直徑 DN |
Do |
n-y |
φ |
L |
H1 |
H2 |
H3 |
H |
排放口“ B ” |
有效過濾面積 (m2) |
200 |
290 |
4-16 |
325 |
560 |
540 |
230 |
1070 |
1875 |
R3/4″ |
0.07858 |
250 |
375 |
4-16 |
426 |
660 |
650 |
270 |
1220 |
2170 |
R3/4″ |
0.12065 |
300 |
420 |
4-16 |
480 |
750 |
860 |
320 |
1420 |
2670 |
R3/4″ |
0.16537 |
350 |
460 |
4-16 |
500 |
800 |
1010 |
370 |
1680 |
3085 |
R1″ |
0.2225 |
400 |
500 |
4-16 |
550 |
840 |
1150 |
400 |
1850 |
3445 |
R1″ |
0.2916 |
450 |
550 |
4-16 |
600 |
960 |
1310 |
440 |
2050 |
3810 |
R1″ |
0.3642 |
500 |
640 |
4-16 |
700 |
1080 |
1440 |
470 |
2210 |
4145 |
R1″ |
0.4587 |
訂貨需知： 1：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
2 ：當需要其他標準法蘭,材質及操作壓力時請在定貨時注明
