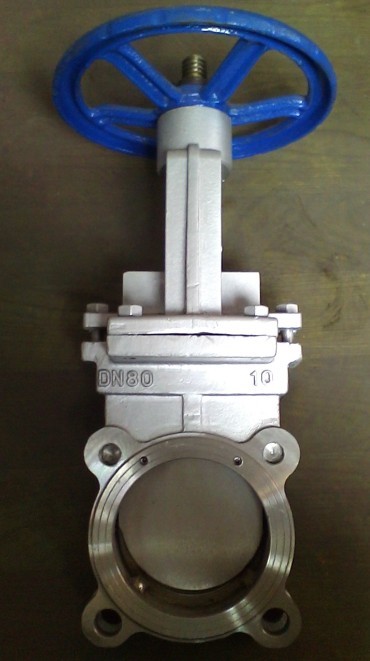

PZ73F手動不銹鋼刀型閘閥,對夾式刀閘閥性能特點
廣泛適用于礦山、造紙、電力和化工等行業控制管道上。
本產品具有特點：
采用對夾式閥體有郊減開管道的重量壓力。
密封面采用硬密封結構，具有耐磨等特點。
在漿液環境中，有顆粒物的環境中，刀式閘閥具有可提升的閘板密封面，可刮出密封面的沾著物，自動清除雜物。
不銹鋼閘板可防止腐蝕引起的密封泄漏。
結構長度短，可節省原料、安裝空間，也有效支持管道強度。
PZ73F手動不銹鋼刀型閘閥,對夾式刀閘閥采用傳統閘閥的填料腔，徹底解決了普通刀閥填料處外漏的問題。
PZ73F手動不銹鋼刀型閘閥,對夾式刀閘閥具有導向圈，防止閘閥晃動，具有更好的密封效果
閥門設計：GB/12234、 MSS-SP、JIS B2003、DIN3356
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa，150Lb
公稱通徑：DN50~2000mm NPS2~80
適用溫度：，-38~+1100℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭： ANSI Bl6.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料： WCB、ZGlCr18Ni9Ti、ZGlCr18Ni2Mo2Ti、 CF8、 CF8M、CF3、CF3M、C.I、2Cr25Ni20
密封形式：硬密封，軟密封
泄漏量：硬密封:D級(液體0.1×DNmm3/s)軟密封：A級(零泄漏)
配套附件：安裝法蘭
設計制造: JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收: GB/T13927-92
PZ73F手動不銹鋼刀型閘閥,對夾式刀閘閥主要零部件材質
| 閥體、上蓋 | 碳鋼、不銹鋼 |
| 閥板 | 不銹鋼 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |
PZ73F手動不銹鋼刀型閘閥,對夾式刀閘閥主要性能規范
| 公稱壓力 | PN |
| 殼體試驗 | 1.5XPN |
| 密封試驗 | 1.1XPN |
| 工作溫度 | 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |

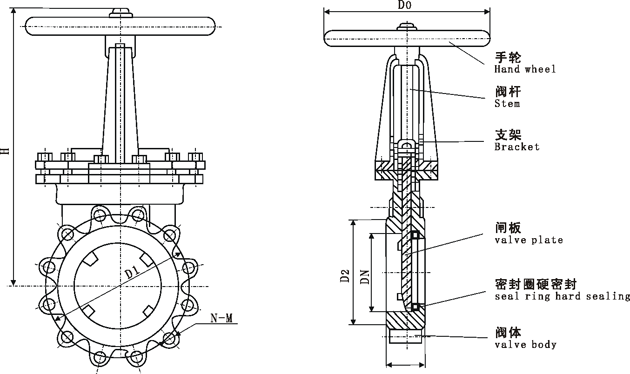

PZ73F手動不銹鋼刀型閘閥,對夾式刀閘閥主要外形及連接尺寸:mm
| 公稱壓力(MPa) | 公稱通徑（mm） | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 |
| 65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
| 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | |
| 125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | |
| 150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
| 200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 76 | 500 | 460 | 429 | 885 | 16-M20 | 400 | |
| 400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
| 450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 130 | 895 | 940 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
