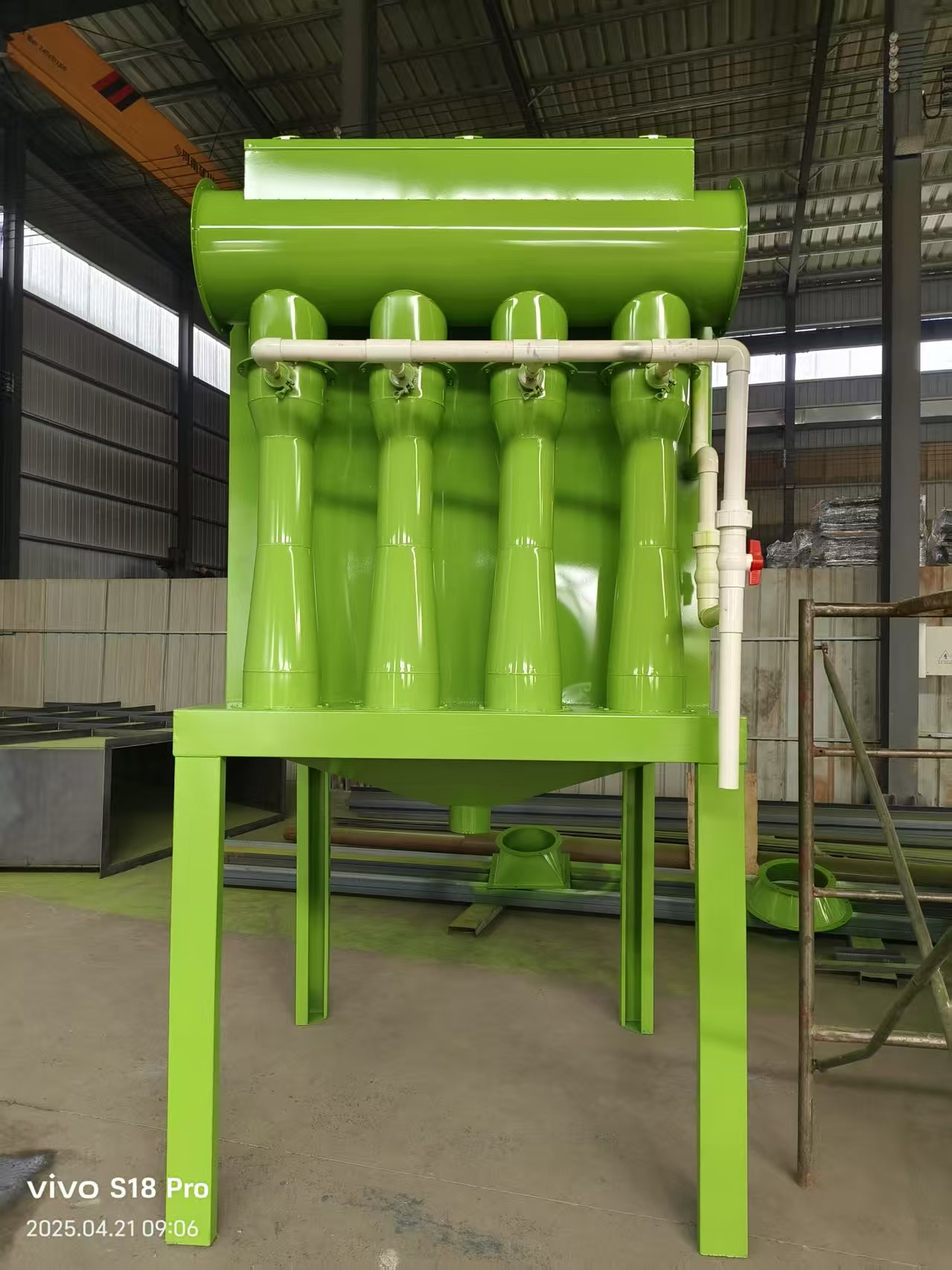

文丘里濕式除塵器的結構原理

    文丘里濕式除塵器是一種高效的氣體凈化設備，其結構與工作原理基于文丘里效應和濕式除塵技術，以下是詳細介紹：

    一、結構組成

     文丘里濕式除塵器主要由以下部分組成：

1. 文丘里管：
   • 收縮管：入口部分，煙氣在此加速，流速逐漸增大。
   • 喉管：文丘里管的核心部分，煙氣流速達到最大值，水霧在此與煙氣充分混合。
   • 擴散管：出口部分，煙氣流速逐漸降低，壓力升高。
2. 噴水裝置：位于喉管入口處，用于向煙氣中噴入水霧。
3. 脫水器（除霧器）：用于分離煙氣中的水分和粉塵，確保排放的煙氣干燥。
4. 循環水系統：包括水箱、水泵、管道等，用于水的循環利用。
5. 灰斗及排灰裝置：收集沉降的粉塵，并排出系統。
6.


     二、工作原理

     文丘里濕式除塵器的工作原理基于文丘里效應和濕式除塵機制，具體過程如下：

1. 煙氣加速與水霧混合：
   • 煙氣進入收縮管后，流速逐漸增大，到達喉管時流速達到最大值。
   • 在喉管處，噴水裝置向煙氣中噴入水霧，水霧被高速煙氣擊碎成細小水珠。
   • 水珠與煙氣中的粉塵顆粒發生碰撞、吸附，形成較大的灰水滴。
2. 灰水滴的沉降與分離：
   • 在擴散管中，煙氣流速逐漸降低，壓力升高，灰水滴的動能部分轉化為壓力能，促進灰水滴的沉降。
   • 灰水滴在離心力和重力的作用下，從煙氣中分離出來，落入灰斗。
3. 脫水與排放：
   • 經過脫水器（除霧器）后，煙氣中的水分被進一步分離，確保排放的煙氣干燥。
   • 凈化后的煙氣通過煙囪排放到大氣中。更多請關注本公司網站：http://www.btshhb.com
