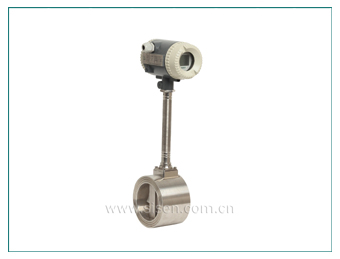

◆ 渦街流量計是一種測量精度高，安裝簡單，維護量小，用途廣泛的計量儀表，目前廣泛用于石油化

     工，冶金，紡織，城市建設，能源等行業。

  ◆ 渦街流量計的變送器輸出與體積流量成正比的4-20mA標準信號，它通常與計算機組成流量測量系

     統或其它流量積算儀表組成渦街流量計。

  ◆ 渦街流量計的傳感器/變送器安裝于管道上，流量積算儀或計算機安裝于控制室并向渦街流量傳感

     器/變送器提供電源，兩者之間用屏蔽電纜連接。

  ◆ 分體型渦街流量計的電路部分與表體分離。電路部分安裝在環境良好，檢測方便的位置，其與表體

     之間在出廠時已用≤10m的專用電纜連接。

  ◆ 介質通用性好，可測量蒸汽、氣體和液體。

  ◆ 蒸汽：飽和蒸汽和過熱蒸汽。

  ◆ 氣體：空氣、氧氣、氮氣、天然氣、液化氣、氨氣、氯氣、烷、烯、烴等各種氣體。

  ◆ 液體：水、軟化水、汽油、煤油、柴油、液化石油、液氨、光氣、烷、烯、醇、醛等各種化工

                  液體。

  ◆ 智能一體化設計，能現場顯示瞬時流量和累積流量及儀表系數。

  ◆ 微功耗雙電源設計，內部參數永久保存。

  ◆ 渦街流量計的檢測探頭采用優化組合結構和特殊工藝技術封裝，抗振性能優越。

  ◆ 壓電元件是鑲嵌在探頭體內，內部無填充料，性能穩定可靠。

  ◆ 渦街流量計的檢測元件不接觸介質，無可動件，壓力損失小，使用壽命長。

  口徑（標準訂貨）

 對夾式：DN15~DN300

 法蘭式：DN15~DN600

 特殊口徑可協議供貨

   連接方式

  連接標準

 夾持型，配對法蘭 GB9119-2000（標準）

   公稱壓力

(MPa)

 液體 ：1.6   2.0   2.5   4.0   5.0   6.3   10.0MPa

 氣體及蒸汽 ：1.6   2.0   2.5   4.0   5.0MPa

    介質溫度（℃）

 -40～80℃   -40～150℃   -40～300℃

    準確度

 1.0%

    本體、漩渦發生體

    的材質

 304（標準供貨）  316L    哈氏合金C     哈氏合金B     其他材料協議供貨

    流速范圍（m/s）

 液體：0.15～7  氣體：1.5～60   蒸汽：2～70

    輸出信號

 1) 無當地顯示頻率信號：高電平≥8V 低電平＜0.5V；

     方波、脈沖占空比1：1，射隨器輸出（可選集   電極開路輸出）

 2) 標準電流信號：與流量成比例的4-20mA標準電流信號

 3) 當地顯示瞬時流量，累積流量，同時輸出流量成比例的4-20mA標準電

     流信號和脈沖頻率信號

    供電電源

 三線制脈沖輸出：12-24VDC

 二線制電流輸出：15-24VDC

 電池供電：鋰電池3.6V

    防護等級

 IP65用于室內外安裝      IP68

    環境條件

 環境溫度：-30～65（℃）

 相對濕度：5～90（%）

 大氣壓力：86～106（KPa）
