法拉弟電磁感應定律證明一個導體在磁場中運動將感應生成一個電勢，采用電磁測量原理，流體就

 是運動中的導體。感應電勢相對于流速成正比并被兩個測量電極所檢測，然后變送器將它進行放大，根

 據管道橫截面積計算出體積流量。恒定的磁場由極性交替變化的開關直流電流所產生。

Ue=B.L.v

Q=A.v

Ue=感應電勢

B=磁場強度

L=電極距離

V=流速

Q=體積流量

A=管道橫截面

 I=電流強度

電磁流量計的組成

電磁流量計的型式

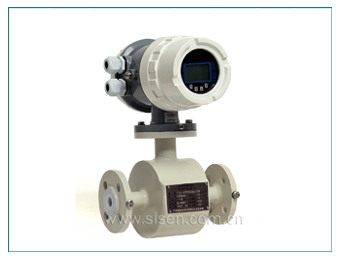

 一體化電磁流量計：變送器和傳感器組成一個整體的機械單元

 分體式電磁流量計：變送器和傳感器被分開安裝

  1、電磁流量計廣泛用于測量導電的液體和液固兩相流體的體積流量，測量結果與流體的溫度、粘度、

       密度、壓力及液固成分比無關，電導率在較大范圍內變化時也不會影響測量結果。因此，只需經

       普通水標定后，就可以用來測量其他導電性液體或液固二相流體介質的流量，而不需附加任何修

       正，所以電磁流量計是一種真正的體積流量計。

  2、電磁流量計的測量管內無可動部件，也無節流部件，因此在測量中幾乎沒有壓力損失，也不會發生

       堵現塞象，特別在工藝管道中壓力不高或依靠重力自流的場合下，選用電磁流量計更為合適。此外

       電磁流量計的測量范圍很寬，可在0～20m/s的流速范圍內測量。另外，電磁流量計的測量精度可

       做得較高，可達0.1%，這是因為電磁流量計是全截面采樣計量的，即每個流體質點都通過工作磁

       場，并切割磁力線而產生感應電流電動勢，而并不是只測量局部截面或某幾條線上的流速。電磁

       流量計安裝使用方便，可以水平安裝，也可以垂直安裝或傾斜安裝。

  3、電磁流量計在測量上具有如此多的優點，因此廣泛地應用于化工、化纖、食品、造紙、制糖、礦

      冶、給排、水、環保、水利、鋼鐵、石化、油田、制藥等工業領域中，用來測量各種酸、堿、鹽溶

      液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰漿、污水、冷卻原水、鹽水、雙氧

      水、啤酒、麥汁、各種飲料，黑液、綠液、藥液等導電流體介質的體積流量。

  4、屏蔽電纜連線，更能大大減少外界帶來的靜電干擾和電磁干擾，但它的現場安裝使用環境要求比分

      離型結構的要求高。

  5、我們公司憑借多年的自動化儀表實際工作經驗，比較全面地分析對電磁流量計由電磁流量傳感器和

       電磁流量轉換器組成，兩者可以組裝在一起成為一體型結構，也可分開安裝而成為分離型結構。

       一體型結構可使安裝、接線十分簡便，可省去比了國內和國外多家生產電磁流量計產品的技術性能

       狀況，特別是在產品的質量和可靠性方面作了深入剖析，同時引進歐美先進技術，關鍵配件及元器

       件均采用進口，組裝而成的產品在性能指標上達到國內先進水平。特別是在產品的質量和可靠性方

       面作了深入剖析，同時引進歐美先進技術，關鍵配件及元器件均采用進口，組裝而成的產品在性能

       指標上達到國內先進水平。

  顯示功能

 中英文菜單操作，使用方便，操作簡單，易學易懂

 高清晰度慈光寬溫型LCD液晶顯示

 能顯示累積流量、瞬時流量、流速、口徑、通訊地址和輸出20mA對應的最大

 流 量值（可以任意設定）及  流向指示。

  操作設置

 僅用面板上四個鍵配合液晶提示，即可完成組態和控制，而且簡單、快速、方

 便、安全。

  量程自動切換

 流量計在液體流量寬范圍變化時，量程可自動切換，保證全量程范圍內準確測

 量，特別適用于晝夜流量范圍變化大并需要發出控制信號的場合。

  正反流向計量功能

 用戶可以選擇正向計量或反向計量（無特殊要求時，出廠為正向計量，反向不

 計量），內部有三個積算器總量，可分 別記錄：正向總量、反向總量、差值

 總量。

  信號輸出功能

 流量計可以輸出4-20mA標準電流信號和脈沖信號，可與配套設備或微機等其

 它控制系統配合使用。

  通訊功能

 具有RS485數字通訊信號輸出，同時可選用RS232C及HART等現場總線數字

 通訊輸出。

  小信號切除功能

 用戶可通過顯示面板設置下限電壓和下限流量，從而切除干擾性小信號流量。

  自檢故障與

自診斷功能

 具有自檢故障與自診斷功能

  斷電保護功能

 采用先進的非易失性存貯器，可期有效地保護設置和測量參數。

  密碼鎖存功能

 流量計通電后，若需設定參數，必須輸入四位密碼才能設定參數，從而有效防

 止無關人員改變儀表數。

  勵磁方式

 采用先進的低頻方波恒勵磁，抗干擾能力強，工作可靠，性能穩定。

 結構

 傳感器采用整體密封結構，測量管和外殼合為一體，防潮，防水性好，適宜地

 下或潮濕環境安裝。

 部件功能

 傳感器內無活動部件，無壓力損失，能源消耗低，，結構簡單，工作可 靠，使

 用壽命長。

流量計結構形式

 一體型：傳感器與轉換器裝成一體；

 分體型：傳感器與轉換器單獨分成二部分

流量計安裝連接方式

 法蘭連接型：流量計的傳感器采用法蘭連接方式與現場管道連接在一起；

 夾裝連接型：流量計的傳感器夾持在現場管道法蘭之間；

 螺紋連接型：流量計的傳感器采用螺紋連接方式與現場管道連接在一起。

流量計公稱通

徑系列DN（mm)

 DN6，DN10，DN15，DN20，DN25，DN32，DN40，DN50，DN65,

 DN80，  DN100，  DN125，DN150，DN200，DN250，DN300，

 DN350，DN400，DN500，DN600，DN700，    DN800，DN900，

  DN1000，DN1100。

流量計傳感器工作壓力

 DN6～DN100  工作壓力≤4.0MPa

 DN125～DN900   工作壓力≤1.6MPa

 DN1000  工作壓力≤1.0MPa

流量測量范圍

 流速范圍為0.5（m/s)～15(m/s)

 流量計成套精度

 精度為±0.2%或±0.5%

 流量計防護等級

 分離型轉換器防護等級為IP54

 分離型傳感器防護等級為IP65～IP68

 一體型轉換器防護等級為IP65

 被測介質電導率

 被測流體的介質電導率σ≥5цS/cm

 測量導管內襯和

允許流體溫度

 橡膠：-20℃～+60℃（特殊+80℃）

 聚四氟乙�。�-20℃～+120℃（特殊+150℃）

供電電源及功耗

 220VAC  50Hz  W≤30W

輸出信號

 4～20mADC+脈沖

可選通訊規約

 RS485或HART

恒流負載

 ≤750Ω

工作環境溫度

 -20～50℃

相對濕度

 5%～95%
