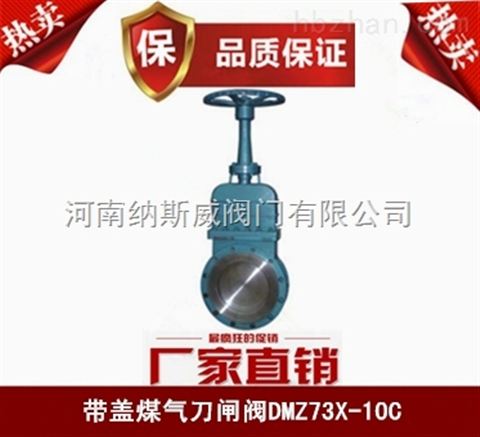

DMZ73X帶蓋刀閘閥
產品概述
DMZ73X帶蓋刀閘閥構成中包括閥體,閘板,閥蓋,閥桿和傳動機構,其特點為,閥體為平面板狀結構,與管道對夾連接,閘板采用單閘板,一側與閥體閥座密封,背面與閥體另一側之間楔形接觸,密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短,重量輕,閥座密封面可免受介質沖刷,密封面受壓均勻,貼合嚴密,在關閉過程中可將閥座密封面上的塵粒,焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。
DMZ73X帶蓋刀閘閥結構圖
主要性能規范
|
公稱壓力（MPa) |
殼體試驗（MPa) |
密封試驗（MPa) |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
煤氣 |
主要技術參數
|
體,蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼,碳鋼,灰鑄鐵 |
碳鋼,不銹鋼 |
不銹鋼 |
橡膠,四氟,不銹鋼,硬質合金 |
主要外形及連接尺寸 單位
|
公稱壓力 |
公稱通徑（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
48 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
|
65 |
48 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
|
|
125 |
57 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
|
|
150 |
57 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
|
200 |
70 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
76 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
76 |
500 |
460 |
429 |
885 |
16-M20 |
400 |
|
|
400 |
89 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
89 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
114 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
114 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
130 |
895 |
940 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
130 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
140 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
