一、性能特征：

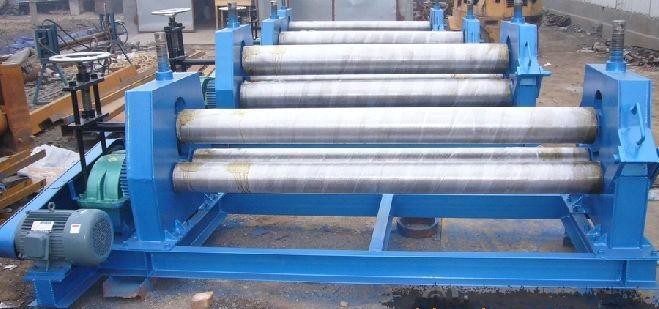

1、 電動卷板機一般為對稱三輥結構，采用優質鋼材加工制作，外形美觀；
2、 該機器制作精良，操作簡單，極大地提高了勞動生產率，降低了操作者的勞動強度。
二主要部分及結構說明：
電動卷板機主要由機架部分、機芯部分和電器控制部分組成。
1、 機架部分：由角鋼和槽鋼焊接而成，具有良好的剛性，加工板材表面平整美觀，機器小巧便于操作。
2、 機芯部分：由對稱的三根輥輪組成，具有嚴謹穩定的結構。
3、 傳動系統：電機安裝在機架底部，經皮帶和齒輪組件傳動，使上面三根對稱的輥輪同步運轉，以完成加工操作。上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。本機設計合理、操作、維修方便，是目前國內同行業當中性價比最高的產品之一。
三輥卷板機生產廠家卷制傳動通過主電機經主減速機、三輥卷板機價格開式齒輪帶動下輥旋轉,并成為卷板時的主動輥。
技術參數：
規格型號
最大卷板厚度mm
最大卷板寬度mm
板材屈服極限mm
卷板速度m/min
滿載最小卷板直徑mm
上軸直徑mm
下軸直徑mm
兩下軸中心距mm
主電機功率Kw
W11-6×1500
6
1500
245
5
450
160
160
250
4
W11-6×2000
6
2000
245
4.5
450
185
170
250
5.5
W11-3×3200
3
3200
245
4.5
450
185
170
250
5.5
W11-12×2000
12
2000
245
4
600
240
180
280
7.5
W11-8×2500
8
2500
245
4
600
240
180
280
7.5
W11-12×3000
12
3000
245
4
700
280
250
359
11
W11-16×2500
16
2500
245
4
700
280
240
359
11
W11-20×2000
20
2000
245
4
700
280
240
359
11
W11-25×2000
25
2000
245
4
850
330
270
440
15
W11-20×2500
20
2500
245
4
850
340
280
440
15
W11-16×3200
16
3200
245
4
850
340
280
440
15
型號 最大卷板厚度
最大卷板寬度 上輥直徑 下輥直徑 電機功率 重量 外形尺寸
W11-1*1300 1 1300 118 110 1.5 410 2300*680*700
W11-2*1300 2 1300 118 110 1.5 410 2300*680*700
W11-3*1300 3 1300 118 110 2.2 690 2300*680*700
W11-3*1500 3 1500 118 110 2.2 720 2500*680*700
W11-3*2000 3 2000 140 110 3 760 3000*680*700
W11-3*2500 3 2500 140 110 3 900 3500*680*700
W11-3*3000 3 3000 133 125 4 960 4000*680*700
W11-3*3200 3 3200 159 125 4 1100 4200*680*700
W11-4*1300 4 1300 118 110 3 700 2300*680*700
W11-4*1500 4 1500 118 110 3 740 2500*680*700
W11-4*1600 4 1600 118 110 3 760 2600*680*700
W11-4*2000 4 2000 133 118 3 800 3000*680*700
W11-4*2200 4 2200 133 118 3 820 3200*680*700
W11-4*2500 4 2500 125 118 4 960 3500*680*700
W11-4*3200 4 3200 140 130 4 1200 4200*680*700
W11-4*4000 4 4000 190 160 4 2500 5000*680*700
W11-6*1500 6 1500 164 154 4 860 2500*680*700
W11-6*2000 6 2000 180 160 4 980 3000*680*700
W11-6*2500 6 2500 180 160 5.5 1080 3500*680*700
