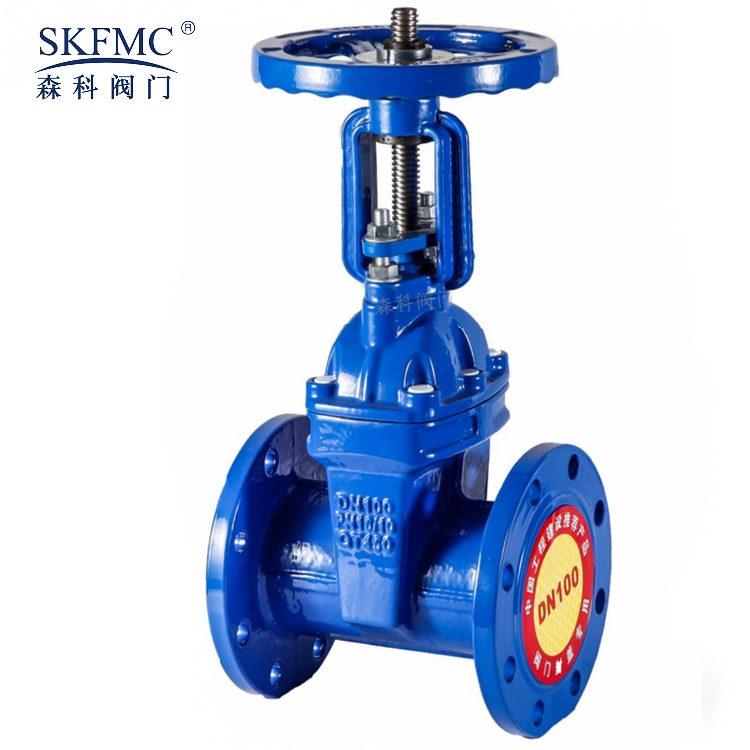

Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
公稱壓力：PN10（1.0MPa）～PN25（2.5MPa）
公稱通徑：DN50mm-DN400mm（DN400mm-DN1200mm請選擇暗桿閘閥）
工作溫度：O℃～80℃
適用介質：水、油、氣等
法蘭標準：GB／T 17241.6 GB9113
試驗標準：GBl3927 APl598
1、明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損;
2、明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端;
3、帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;
4、帶有傳動機構的閘閥要按照安裝說明書進行安置;
5、如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。
|
序 號 |
零件名稱 |
材質 |
|
1 |
手輪 |
可鍛鑄鐵 |
|
2 |
閥桿螺母 |
銅合金 |
|
3 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
4 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
5 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
中口墊 |
丁腈橡膠、三元乙丙 |
|
8 |
閘板 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
|
|||
|
Z41X-10Q/16Q（RRHX-10Q/16Q） |
|||
|
公稱通徑 DN（mm） |
結構長度 L（mm） |
結構高度（全關） H（mm） |
結構高度（全開） H1（mm） |
|
DN50 |
178 |
300 |
350 |
|
DN65 |
190 |
315 |
380 |
|
DN80 |
203 |
350 |
430 |
|
DN100 |
209 |
410 |
510 |
|
DN125 |
254 |
500 |
625 |
|
DN150 |
267 |
560 |
720 |
|
DN200 |
292 |
685 |
780 |
|
DN250 |
330 |
875 |
1125 |
|
DN300 |
356 |
980 |
1280 |
|
DN350 |
381 |
1080 |
130 |
|
DN400 |
406 |
1150 |
1550 |
|
DN450 |
432 |
- |
- |
|
DN500 |
457 |
- |
- |
|
DN600 |
508 |
- |
- |
|
DN700 |
610 |
- |
- |
|
DN800 |
660 |
- |
- |
