FeritScope FMP30 鐵素體含量測試儀特征

FeritScope FMP30 特征：

在現場或實驗室中快速、無損地測量鐵素體含量

測量范圍： 0.1 - 80% Fe 或 0.1 - 110 FN

可以以鐵素體百分比“%Fe”或是以鐵素體數“FN”作為測量單位

根據 ISO 17655國際標準或“巴塞爾標準”進行測量

校準用標準片可溯源到 TWI 二級標準，符合標準ISO 8249 以及 AWS A4.2M 的要求。

可以使用客戶自有的標準進行校準.

技術參數：

測量范圍  0.1 ～ 80%Fe ， 0.1 ～ 110WRCF-FN
測量精度  0 ～ 5% Fe(WRC-FN) 時為 0.1%Fe (WRC )
5 ～ 60%Fe(5 ～ 80WRC-FN) 時為測量值的 2%
測量溫度  5～40℃
程序  可存儲 100組10000個數據
最大值、最小值、平均值、標準偏差、參數及時間
測量單位 WRC-FN 和 Fe %可互換
上下限報警
尺寸  160×80×30mm
重量  230g

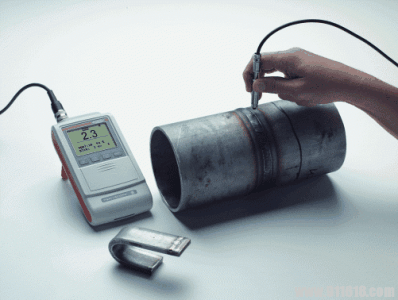

FeritScope FMP30 鐵素體含量測試儀

FeritScope FMP30 基本原理

磁感應方法

FERITSCOPE FMP30 依據磁感應方法進行測量。線圈產生的磁場區域與工件內的磁性部件相互作用，磁場區域的變化在第二個線圈內產生感生電壓，該電壓與鐵素體含量成比例關系，然后評估該電壓。所有的磁性部件，也就是說，除了delta鐵素體，還包括其轉化形式馬氏體都能被識別。采用磁感應方法測量鐵素體含量有個特別的優勢，sigma相即Fe-Cr沉積，由于鐵素體含量過高和冷卻條件不對而形成，被準確地識別為非鐵素體。另一方面，在做金相切片試驗時，要從鐵素體組織中區別出sigma相是非常不容易的，這將導致鐵素體含量的錯誤評估。

菲希爾FeritScope FMP30鐵素體含量測試儀基本原理

校準/標準片

為了獲得可以比較的結果，儀器必須用可以追溯到國際上接受的二級標準片校準。為此，IIW（英國國際焊接協會）發展了二級標準片，由英國焊接協會根據DIN EN ISO8249標準和ANSI/AWS A4.2標準規定的方法制造。Helmut Fischer提供鑒定過的校準標準片供客戶校準儀器，這些標準片可以追溯到TWI二級標準片。標準片上標明了兩種單位：鐵素體個數FN和百分比含量%Fe�？赏ㄟ^發貨前設置修正系數或用客戶定制的標準片校準儀器來減少工件幾何形狀（曲率、厚度等）對測量的影響。不同的校準信息分別儲存在不同的應用程式內。

鐵素體測量儀特點：

1.無損測量，簡單易用。

2.單觸點探頭可以測量更小區域內的δ鐵素體含量，分析鐵素體局部偏析情況。

3.菜單式結構，便于用戶操作。

4.同屏顯示測量值及統計結果，如最大值X、最小值N、平均值M、標準差S 等。

5.兩種測量單位可選，FN 為鐵素體數， Fe%為鐵素體百分含量。二種測量模式SAVE，FREE,，滿足相應的測量需要

典型應用領域

測量以下材料內的鐵素體含量：

雙相鋼

奧氏體焊縫（鋼管或鋼片上）

有奧氏體鉻合金鋼焊覆層的普通鋼（鍋爐、容器）

FeritScope FMP30 鐵素體含量測試儀
