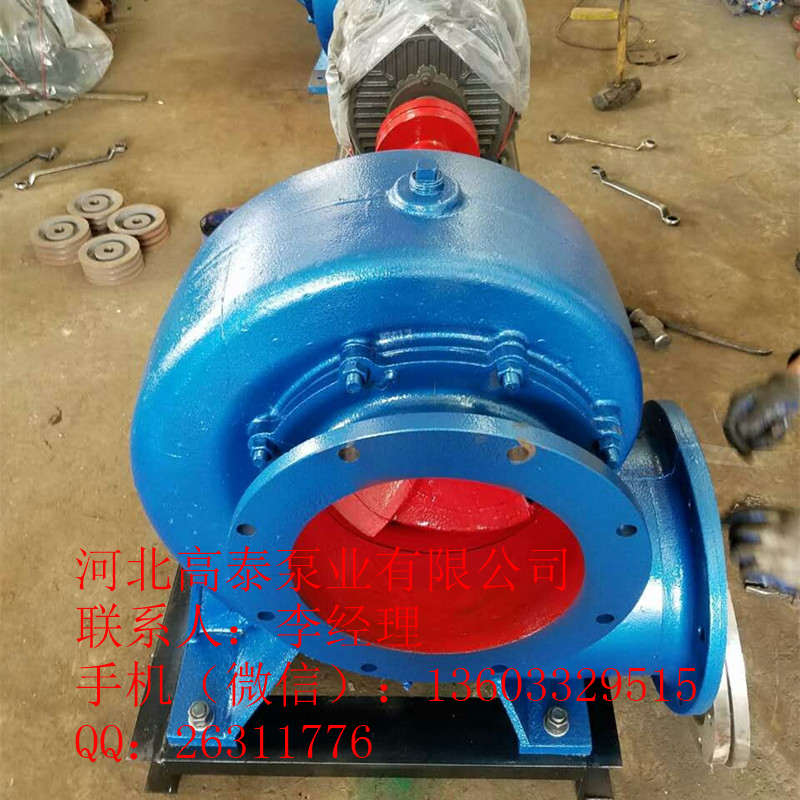

650HW-10(26HBC-30)混流泵 HW混流式水泵

HW型混流泵概述：

HW型混流泵為臥式、單級、單吸后開式蝸殼混流泵，HW型混流泵具有結構合理、使用可靠、檢修方便，而且效率高、體積小、重量輕等優點，HW型混流泵的流量和揚程介于離心泵和軸流泵之間，輸送介質為清水或類似于清水，適用于農田排灌和工業上給排水。

HW型混流泵型號參數：

流量180-3665m3/h；

揚程3.0-20.7m；

配套功率3-250kw；

HW型混流泵型號說明：

例：250HW-8；

250-泵進、出口直徑（mm）；

HW-蝸殼式混流泵；

5-泵設計點揚程（m）；

S-J結構形式（前后門開結構）；

HW型混流泵結構說明：

1、HW型混流泵結構特點簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕；

2、傳動方式直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號（功率、轉速），以便確定聯軸器和皮帶輪的規格；

3、HW型混流泵轉向向水泵進水口看，葉輪一般為逆時針旋轉（650HW-5、-7、-10泵為順時針旋轉）；

HW型混流泵結構特點和使用：

1、HW型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350MM)或軸承架(口徑≥400mm)等主要零件構成；

2、HW型混流泵泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小，會產生磨擦；間隙過大，會導致泵體內的壓力水大量回流，使泵的效率降低。實際使用的適宜間隙為0.3～0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整；

3、軸封裝置由填料、填料壓蓋、填料環和泵體上的填料函組成(150HW和200HW型泵無填料環)其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出；

4、軸套用以保護泵軸。磨損后可及時更換；

5、HW型混流泵泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑－油量應控制在油標桿的標線間：可用潤滑脂潤滑－可在裝配水泵時加入。使用中通過拆裝前蓋和后蓋來補充；

6、HW型混流泵泵體上端的螺孔，用于加灌引水或聯接真空泵抽氣引水；

7、為擴大泵的使用范圍，滿足用戶不同要求，可切割葉輪外徑或換用不同性能的葉輪，(加字母“A”等表示)；

8、HW型混流泵的附件有彎管，底閥和皮帶輪或聯軸器等；

HW型混流泵主要用途：

HW型混流泵為臥式單吸蝸殼式混流泵，適用于輸送清水或物理及化學性質類似于水的其它液體。被輸送液體的間諜不得高于50℃。廣泛用于農田排灌、工業和城市給排水等多種場合。

HW型混流泵國內水泵行業聯合設計的更新換代產品，是我國機械工業推廣使用的節能產品。
